অপটিক্যাল সরঞ্জামের অ্যাপ্লিকেশনের জন্য উচ্চ-ত্বরণ ভয়েস কয়েল মোটর মডিউল

  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
Place of Origin China Suzhou
পরিচিতিমুলক নাম SUPT MOTION
সাক্ষ্যদান ISO9001,CCC.CE
মডেল নম্বার VCAR1351-0310-00A
ন্যূনতম চাহিদার পরিমাণ ≥1
মূল্য $155
Packaging Details Carton Packaging etc
ডেলিভারি সময় <i>1-5pcs ,5 days .</i> <b>1-5 পিসি, 5 দিন।</b> <i>&gt;20pcs ,To be negotiated</i> <b>&gt;20pcs, আলো
Payment Terms T/T
Supply Ability Interview

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
ক্রমাগত বল (N) 376.8 সর্বাধিক ভ্রমণ (মিমি) 31
যোগাযোগ প্রোটোকল মোডবাস, প্রোফিবাস, প্রোফিনেট রেটেড কারেন্ট 19.9 ক
গতি (আরপিএম) উচ্চ গতি ভোল্টেজ 73.5V
মডুলারিটি মডুলার ডিজাইন সর্বোচ্চ শক্তি (N) 1351
বিশেষভাবে তুলে ধরা

উচ্চ-ত্বরণ ভয়েস কয়েল মোটর

,

অপটিক্যাল সরঞ্জামের জন্য ভয়েস কয়েল মোটর

,

অপটিক্যাল সরঞ্জাম মোটর মডিউল
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

পণ্যের বর্ণনা:

এক-অক্ষের ভয়েস কয়েল মোটর মডিউলগুলি স্বল্প-স্ট্রোক ক্লোজড-লুপ সার্ভো অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। হালকা ওজনের চলমান অংশ এবং দ্রুত প্রতিক্রিয়া (মিলিসেকেন্ড-লেভেল পর্যন্ত 20G পর্যন্ত ত্বরণ সহ) সমন্বিত, এই মডিউলগুলি ব্যতিক্রমী স্থিতিশীলতার জন্য নির্ভুলভাবে তৈরি করা এয়ারস্পেস-গ্রেড অ্যালুমিনিয়াম বেস ব্যবহার করে, যা উচ্চ-গতির অসিলেটরি রেসিপ্রোকেটিং গতি সক্ষম করে। নিয়ন্ত্রণ সহজ এবং নির্ভরযোগ্য, কোনো কমিউটেশন ডিভাইসের প্রয়োজন নেই, রক্ষণাবেক্ষণ-মুক্ত অপারেশন এবং বর্ধিত জীবনকাল সহ। এগুলি অবস্থান, বেগ, ত্বরণ এবং থ্রাস্টের সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে।

ভয়েস কয়েল মোটর মডিউলগুলি অপটিক্যাল সরঞ্জামের অপরিহার্য উপাদান, যা উচ্চ-নির্ভুলতা পজিশনিং, দ্রুত প্রতিক্রিয়া এবং স্থিতিশীল আলো নিয়ন্ত্রণ প্রদান করে। এগুলি বিভিন্ন অপটিক্যাল অ্যাপ্লিকেশনের জন্য উপযুক্ত এবং ইমেজিং গুণমান এবং কার্যকরী দক্ষতা বাড়াতে একটি কেন্দ্রীয় ভূমিকা পালন করে।

ক্যামেরা এবং ভিডিও সরঞ্জামগুলিতে, এগুলি অটোফোকাস (AF) এবং অপটিক্যাল ইমেজ স্ট্যাবিলাইজেশন (OIS) মডিউলগুলিকে শক্তি দেয়। ভয়েস কয়েল মোটর মডিউলগুলি তাত্ক্ষণিক নির্ভুল ফোকাসিংয়ের জন্য মাইক্রোমিটার-স্তরের দ্রুত লেন্স স্থানচ্যুতি সক্ষম করে, একই সাথে হাত কাঁপানো-প্ররোচিত লেন্স শিফটের জন্য রিয়েল-টাইমে ক্ষতিপূরণ দেয়। এটি বিশেষভাবে স্মার্টফোন টেলিফটো ফটোগ্রাফি এবং পেশাদার DSLR ভিডিও রেকর্ডিংয়ে চিত্রের স্বচ্ছতা উল্লেখযোগ্যভাবে বৃদ্ধি করে।

লেজার প্রক্রিয়াকরণ সরঞ্জামগুলিতে, এগুলি লেজার গ্যালভানোমিটার বা ফোকাসিং লেন্স চালায়। ভয়েস কয়েল মোটর মডিউলগুলি 50m/s² পর্যন্ত ত্বরণ সহ লেজার ফোকাল পয়েন্টগুলির উচ্চ-ফ্রিকোয়েন্সি সমন্বয় সক্ষম করে, যা লেজার ট্র্যাজেক্টোরিগুলি প্রক্রিয়াকরণ পথের সাথে সঠিকভাবে মেলে তা নিশ্চিত করে।

মাইক্রোস্কোপ, প্রজেক্টর এবং ডিসপ্লে ডিভাইসে, এগুলি দ্রুত পজিশনিং এবং অবজেক্টিভ লেন্স স্যুইচিং সক্ষম করে। লেজার প্রজেক্টরের মধ্যে, ভয়েস কয়েল মোটরগুলি ইমেজ অফসেট সংশোধন করতে লেন্স মাইক্রো-অ্যাডজাস্টমেন্ট চালায়, যা সুনির্দিষ্ট স্ক্রিন সারিবদ্ধতা নিশ্চিত করে। উচ্চ-শ্রেণীর LCD ডিসপ্লে ব্যাকলাইট মডিউলগুলিতে, এগুলি সূক্ষ্ম-দানাযুক্ত স্থানীয় উজ্জ্বলতা মডুলেশন অর্জনের জন্য হালকা ভালভ অ্যাপারচার নিয়ন্ত্রণ করে, যা ডিসপ্লে কন্ট্রাস্ট বাড়ায়।





বৈশিষ্ট্য:

  • পণ্যের নাম: মোটর মডিউল
  • যোগাযোগ প্রোটোকল: Modbus, Profibus, Profinet
  • গতি(RPM): উচ্চ গতি
  • দক্ষতা: IE 1
  • রেটেড কারেন্ট: 19.9 A
  • প্রকার: মডুলার মোটর সিস্টেম


প্রযুক্তিগত পরামিতি:

পণ্যের মডেল সর্বোচ্চ বল
(N)		 নিরবচ্ছিন্ন বল
25℃-এ (N)		 মোট স্ট্রোক
(মিমি)		 সর্বোচ্চ ভোল্টেজ
(V)		 ব্যাক EMF ধ্রুবক
(V/m/s)		 কয়েলের ওজন
(g)		 স্ট্যাটর ব্যাস (মিমি) দৈর্ঘ্য
(মিমি)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

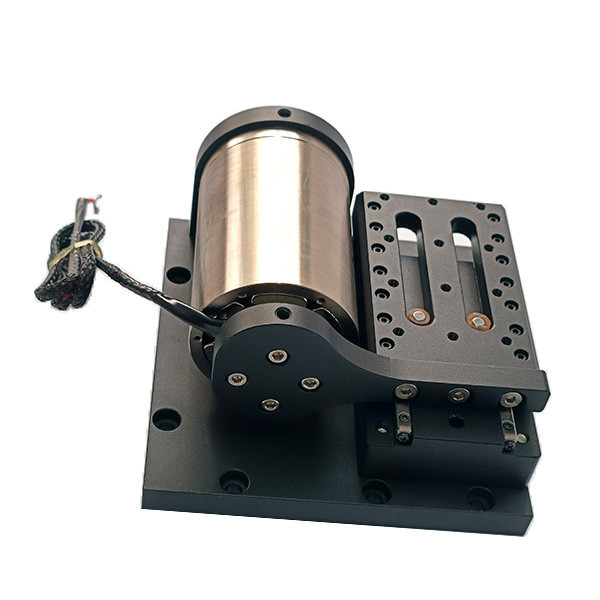

অপটিক্যাল সরঞ্জামের অ্যাপ্লিকেশনের জন্য উচ্চ-ত্বরণ ভয়েস কয়েল মোটর মডিউল 0

অ্যাপ্লিকেশন:

SUPT MPTION-এর ভয়েস কয়েল মোটর মডিউলগুলি গুণমানের ক্ষেত্রে পরিপূর্ণতা অনুসরণ করে। এই মোটর মডিউলগুলি ব্যাপক অ্যাপ্লিকেশন খুঁজে পায়, যার প্রাথমিক বাজারগুলি চিকিৎসা, সেমিকন্ডাক্টর, মহাকাশ, অটোমেশন এবং অপটিক্যাল সরঞ্জাম সেক্টরকে লক্ষ্য করে।



একটি ভয়েস কয়েল মোটরের প্রধান অ্যাপ্লিকেশন:
1. সেমিকন্ডাক্টর শিল্প: তারের সংযোগ, কাটিং, ড্রিলিং, পরিবহন ব্যবস্থা, ওয়েল্ডিং, রোবোটিক্স।

2. ক্ষেত্রে ভালভ অপারেশন: টাইপ মিটারিং ভালভ, চাপ পরীক্ষা ব্যবস্থা, বায়ুসংক্রান্ত ভালভ রসায়ন

ইনজেকশন সিস্টেম।
3. মাইক্রো মেশিন শিল্প: ফিড সিস্টেম, মাইক্রো ড্রিলিং, নির্ভুল স্ট্যাম্পিং।
4. কম্পন সিস্টেম: ঝাঁকুনি টেবিল, কম্পন প্ল্যাটফর্ম।
5. চিকিৎসা ক্ষেত্র: মাইক্রো-ইনজেকশন সিস্টেম, শ্বাসযন্ত্রের সরঞ্জাম, পরীক্ষার সরঞ্জাম।
6. বিমান প্রযুক্তি: ফ্লাইট কন্ট্রোল সিস্টেম, পাইলট ফিডব্যাক সিস্টেম।
7. বাণিজ্যিক ব্যবহারের ক্ষেত্র: কম্পিউটার কুলিং পাম্প ক্ষুদ্র ক্যামেরা অটো ফোকাস সিস্টেম।
8. অটোমেশন শিল্প: লেজার সরঞ্জাম,ডিসপেন্সার, পরীক্ষার সরঞ্জাম, টেক্সটাইল যন্ত্রপাতি।

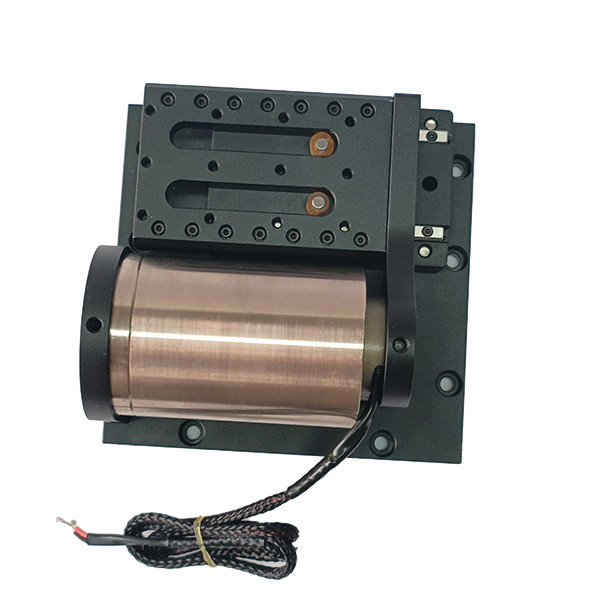

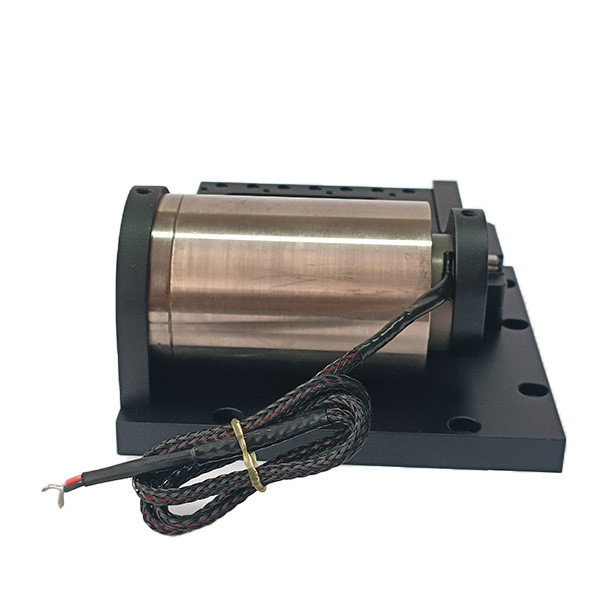

অপটিক্যাল সরঞ্জামের অ্যাপ্লিকেশনের জন্য উচ্চ-ত্বরণ ভয়েস কয়েল মোটর মডিউল 1অপটিক্যাল সরঞ্জামের অ্যাপ্লিকেশনের জন্য উচ্চ-ত্বরণ ভয়েস কয়েল মোটর মডিউল 2
