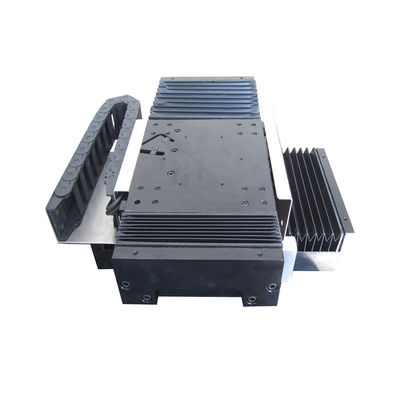

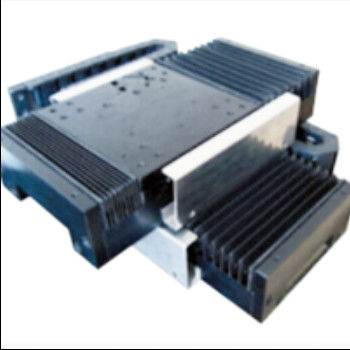

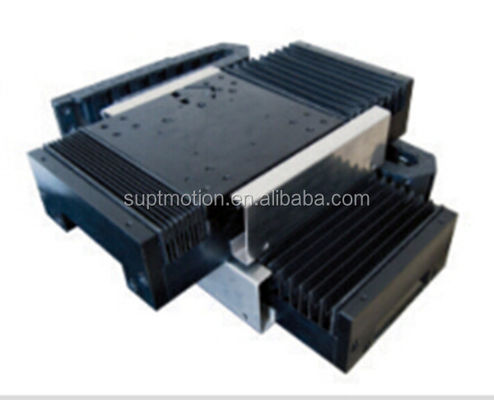

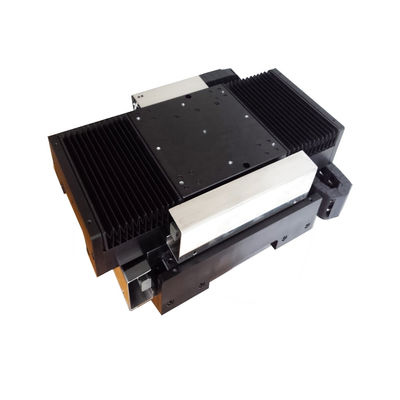

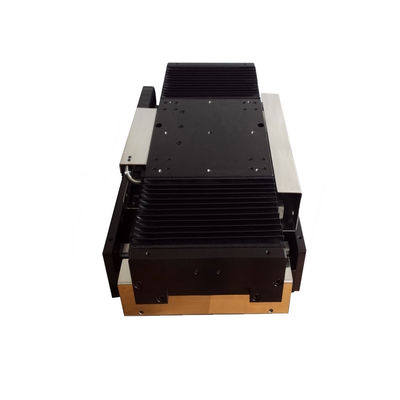

150 * 150 মিমি কার্যকর স্ট্রোক লিনিয়ার মোটর স্টেজ উচ্চ নির্ভুলতা মোটরযুক্ত লিনিয়ার স্টেজ
| উৎপত্তি স্থল | জিয়াংসু, চীন |
|---|---|
| পরিচিতিমুলক নাম | SUPT Motion |
| সাক্ষ্যদান | ce,ISO9001,CCC |
| মডেল নম্বার | MLCG-0050-020-00 |
| ন্যূনতম চাহিদার পরিমাণ | ≥1 |
| মূল্য | $3,000.00/pieces >=1 pieces |
| প্যাকেজিং বিবরণ | রৈখিক মোটর পর্যায়ে জন্য শক্ত কাগজ এবং কাঠের |
| ডেলিভারি সময় | 1-5 পণ্য 5-7 দিনের চালান, নমুনা 3-5 দিন, বাল্ক আলোচনা করা হবে |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | প্রতি মাসে 1000 পিস/পিস লিনিয়ার মোটর স্টেজ |
পণ্যের বিবরণ
| গ্যারান্টি | 3 মাস-1 বছর | ব্যবহার | বোট, কার, ইউএভি, রোবট, মেডিকেল রেসপিরেটর, মাইক্রোস্কোপ, অপটিক্স |
|---|---|---|---|
| প্রকার | মাইক্রো মোটর | টর্ক | অনুরোধ |
| নির্মাণ | স্থায়ী চুম্বক | কম্যুটেশন | ব্রাশহীন |
| বৈশিষ্ট্য রক্ষা করুন | সম্পূর্ণরূপে আবদ্ধ | গতি (RPM) | উচ্চ গতি |
| ক্রমাগত স্রোত(A) | 2.7 | কার্যকারিতা | IE 1 |
| কার্যকর স্ট্রোক (মিমি) | 150 | অবস্থান নির্ভুলতা (±μm) | 2 |
| লিনিয়ার মোটর স্টেজ(m/s/s) | 5 | বন্দর | সাংহাই |
| বিশেষভাবে তুলে ধরা | 150 * 150 মিমি কার্যকর স্ট্রোক লিনিয়ার মোটর স্টেজ,লিনিয়ার মোটর স্টেজ উচ্চ নির্ভুলতা,উচ্চ নির্ভুলতা মোটরযুক্ত লিনিয়ার স্টেজ 150mm |
||
পণ্যের বর্ণনা
150 * 150 মিমি কার্যকর স্ট্রোক লিনিয়ার মোটর স্টেজ উচ্চ অবস্থান সঠিকতা
পণ্যের বর্ণনা
উচ্চ-নির্ভুলতা গ্রিড, চৌম্বকীয় গ্রিড এবং উচ্চ-নির্ভুলতা গাইড রেল সহ SUPT রৈখিক মোটর। উচ্চ গতি, উচ্চ ত্বরণ অপারেশন। মসৃণ আন্দোলন, ভাল স্থিতিশীলতা, উচ্চ নির্ভুলতা।উপযুক্ত কোডার এবং গাইড রেল সহ, অবস্থান নির্ভুলতা 0.1-5um পৌঁছাতে পারে। অবস্থান নির্ভুলতাঃ 土2um, পুনরাবৃত্তিযোগ্যতাঃ 0.5um,সরলতা+3um প্ল্যাটফর্ম কাঠামো গ্রাহকদের বিভিন্ন প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে.
একটি রৈখিক মোটর প্ল্যাটফর্ম গঠন
সাধারণ প্ল্যাটফর্ম কনফিগারেশনঃ
মোটর, রেল, গ্রিট, স্টপ ইত্যাদি ঠিক করার জন্য পুরো প্ল্যাটফর্মের ভিত্তি।
স্ট্যাটর এবং মুভারের সাথে মোটর,বেসে ফিক্সড একটি স্ট্যাটর,মোভার এবং লোড প্ল্যাটফর্ম সংযুক্ত করা হবে,গতির শক্তি সরবরাহ করুন।
রৈখিক রেল এবং রৈখিক গাইড স্লাইডার সহ রেল, লোড প্ল্যাটফর্ম স্লাইডার সংযুক্ত করা হয়। লোডিং প্ল্যাটফর্ম লোড প্ল্যাটফর্ম সমর্থন,
স্কেল পাঠের মাথা একটি গতি প্ল্যাটফর্মে মাউন্ট করা হয়।
স্কেল এবং স্ক্যানিং হেড সহ অবস্থানের প্রতিক্রিয়া,
বেসে মাউন্ট করা গ্রিট, স্ক্যানিং হেড এবং স্পোর্টস প্ল্যাটফর্ম বেস ইনস্টলেশনের উভয় পাশে স্টপার সংযোগ করতে,
মোটর নিরাপদ অপারেশন নিশ্চিত করুন।
রৈখিক মোটর মডিউলঃ
লোহার কোর ছাড়া বা লোহার কোর সহ রৈখিক মোটরটি উচ্চ-নির্ভুলতার গ্রেটিং, চৌম্বকীয় গ্রিড এবং উচ্চ-নির্ভুলতা গাইড রেল দিয়ে সজ্জিত। উচ্চ গতি, উচ্চ ত্বরণঅপারেশন, মসৃণ চলাচল,ভাল স্থিতিশীলতা, উচ্চ নির্ভুলতা. উপযুক্ত এনকোডিং এবং গাইড রেলের সাথে, অবস্থান নির্ভুলতা 0.1-5um, অবস্থান নির্ভুলতা + 2um.repeatability: 0 পৌঁছাতে পারে।5um সরলতা 3um প্ল্যাটফর্ম কাঠামো গ্রাহকদের বিভিন্ন প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করতে পারে, SUPT (রেখাযুক্ত মোটর গৃহীত হয়, এবং উচ্চ-নির্ভুলতা গ্রিড, চৌম্বকীয় গ্রিড এবং উচ্চ-নির্ভুলতা গাইড রেল কনফিগার করা হয়। উচ্চ গতি, উচ্চ ত্বরণ অপারেশন। মসৃণ আন্দোলন,ভাল স্থিতিশীলতা, উচ্চ নির্ভুলতা. উপযুক্ত এনকোডার এবং গাইডরেলের সাথে অবস্থান নির্ভুলতা 0.1-5um পৌঁছাতে পারে অবস্থান নির্ভুলতাঃ 2um, পুনরাবৃত্তিযোগ্যতা নির্ভুলতাঃ +0.5um, রৈখিকতাঃ3um প্ল্যাটফর্ম কাঠামো গ্রাহকদের বিভিন্ন প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে.
| মডিউল | টি- | এলসি | 0080 | -১০০ | এ | 01 | 30 | ||||
| LC: প্লেট একটি লোহা কোর মোটর আছে | সর্বোচ্চ থ্রাস্ট | স্ট্রোকঃ মিমি | A: রাস্টার | 01:0.১ম | মোটর লাইন দৈর্ঘ্যঃ | ||||||
| এলইউঃ ইউ-টাইপ কোরবিহীন মোটর | বি: মেইকগাইড | 05:0.5 উম | 30: ৩ মিটার | ||||||||
| 10: lum | |||||||||||
প্রয়োগঃ
রৈখিক মোটর মডিউল প্ল্যাটফর্মটি একাধিক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে এবং এর উচ্চ নির্ভুলতা, উচ্চ গতি এবং স্থিতিশীলতা এটিকে অনেকগুলি দৃশ্যের জন্য উপযুক্ত করে তোলে যা সুনির্দিষ্ট গতি এবং নিয়ন্ত্রণের প্রয়োজন।নিম্নলিখিত লাইনারি মোটর মডিউল প্ল্যাটফর্মের প্রধান অ্যাপ্লিকেশন এলাকা:
1. সেমিকন্ডাক্টর উত্পাদনঃ রৈখিক মোটর মডিউল প্ল্যাটফর্মটি সেমিকন্ডাক্টর উত্পাদনে সুনির্দিষ্ট ওয়েফার অবস্থান, পরীক্ষা এবং প্যাকেজিং প্রক্রিয়াগুলির জন্য ব্যবহৃত হয়।তারা মাইক্রোমিটার স্তরের অবস্থান নিয়ন্ত্রণ অর্জন করতে পারেন, যা অর্ধপরিবাহী উত্পাদনে উচ্চ নির্ভুলতা এবং ধারাবাহিকতা নিশ্চিত করে।
2চিকিৎসা সরঞ্জামঃ চিকিৎসা ক্ষেত্রে, রৈখিক মোটর মডিউল প্ল্যাটফর্মগুলি সাধারণত চিকিৎসা চিত্র সরঞ্জাম, অস্ত্রোপচার রোবট এবং যথার্থ সনাক্তকরণ সরঞ্জামগুলিতে ব্যবহৃত হয়।তারা উচ্চ নির্ভুলতা গতি অর্জন করতে পারেন, চিকিৎসা কার্যক্রমের নিরাপত্তা ও নির্ভুলতা নিশ্চিত করা।
3অপটিক্যাল সরঞ্জাম: লিনিয়ার মোটর মডিউল প্ল্যাটফর্ম অপটিক্যাল যন্ত্রপাতি, লেজার সরঞ্জাম এবং মাইক্রোস্কোপের মতো ক্ষেত্রে ব্যবহৃত হয়।তারা অপটিক্যাল উপাদানগুলির সঠিক অবস্থান এবং ফোকাস অর্জন করতে পারে, অপটিক্যাল সিস্টেমের পারফরম্যান্স উন্নত করে।
4স্বয়ংক্রিয় উত্পাদন লাইনঃ উত্পাদন শিল্পে, রৈখিক মোটর মডিউল প্ল্যাটফর্মগুলি স্বয়ংক্রিয় উত্পাদন লাইনে উপাদান হ্যান্ডলিং, সমাবেশ এবং পরীক্ষার জন্য ব্যবহৃত হয়।তারা দক্ষ এবং সঠিক উপাদান হ্যান্ডলিং এবং সমাবেশ অপারেশন অর্জন করতে পারেন.
5এয়ারস্পেসঃ এয়ারস্পেসের ক্ষেত্রে, লিনিয়ার মোটর মডিউল প্ল্যাটফর্মগুলি ফ্লাইট সিমুলেটর, উপগ্রহ অবস্থান এবং বিমান সরঞ্জাম পরীক্ষার জন্য ব্যবহার করা যেতে পারে।এগুলি ফ্লাইট বা মহাকাশ পরিবেশে সঠিক গতি অনুকরণ করতে পারে.
6. যথার্থ যন্ত্রপাতিঃ রৈখিক মোটর মডিউল প্ল্যাটফর্মটি যথার্থ যন্ত্রপাতি ক্ষেত্রে যেমন খোদাই, কাটা, স্ট্যাম্পিং ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়। তারা জটিল আকারের যথার্থ যন্ত্রপাতি অর্জন করতে পারে।
কোম্পানির তথ্য
সার্টিফিকেশন
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1. ভ্রমণঃ কার্যকর ভ্রমণ, মোট ভ্রমণের হিসাব করতে ব্যবহৃতএরমান শক্তি.
2গতির দিকঃ অনুভূমিক বা উল্লম্ব ইনস্টলেশন 9০ ডিগ্রি।
3লোড ফোর্সঃসিএর বিপরীত দিকে অনস্ট্যান্টশক্তিউপরমোটরযেমন স্প্রিংস ইত্যাদি।
4. লোড ওজনঃ মানের স্লাইডার সহ আন্দোলনের মোট মানের অংশ
5.যানবাহনের ধরন: ১.পয়েন্ট থেকে পয়েন্ট চলাচল;2.নিয়মের পারস্পরিকতা (যেমন স্ক্যানিং).
6. গতি বক্ররেখাঃ ১.একটি ট্রাপিজয়েডাল গতি বক্ররেখা;2.ত্রিভুজীয় গতি বক্ররেখা; ৩.সাইনস স্পিড কার্ভ.
