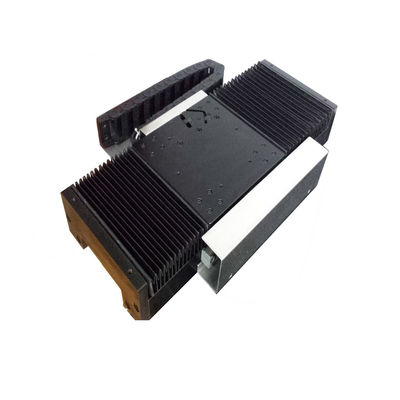

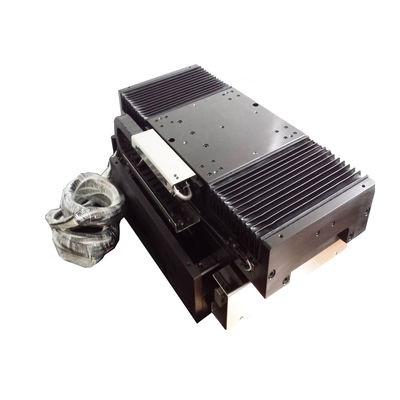

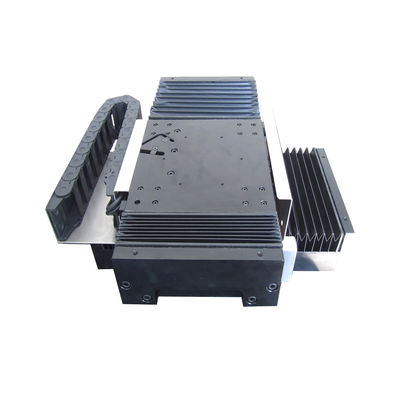

মেশিন ভিশনের জন্য উচ্চ গতির উচ্চ প্রতিক্রিয়াশীল একক অক্ষের রৈখিক মোটর মডিউল
| উৎপত্তি স্থল | চীন, সুঝো |
|---|---|
| পরিচিতিমুলক নাম | SUPT MOTION |
| সাক্ষ্যদান | CE, ISO9001 |
| মডেল নম্বার | এমএলসিএ সিরিজ |
| ন্যূনতম চাহিদার পরিমাণ | ১ পিসি |
| মূল্য | $225 |
| প্যাকেজিং বিবরণ | কাস্টমাইজড প্যাকেজিং ইত্যাদি |
| ডেলিভারি সময় | <i>1-5pcs ,5 days .</i> <b>1-5 পিসি, 5 দিন।</b> <i>>20pcs ,To be negotiated</i> <b>>20pcs, আলো |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | আলোচনার জন্য |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| গ্যারান্টি | 3 মাস-1 বছর | মডুলারিটি | মডুলার নকশা |
|---|---|---|---|
| প্রকার | মডুলার মোটর সিস্টেম | পরিচিতিমুলক নাম | SUPT-MOTION |
| মডেল নম্বার | এমএলসিএ -0040-135-00 | সর্বোচ্চ শক্তি (N) | 120 |
| সর্বোচ্চ বর্তমান (Amps) | 4.2 | লিনিয়ার মোটর (এমএস) | 0.3 |
| অবিচ্ছিন্ন কারেন্ট (এএমপিএস) | 1.4 | ওজন রটার | 0.42 কেজি |
| ক্রমাগত বল (N) | 40 | গতি | উচ্চ গতি |
| বিশেষভাবে তুলে ধরা | একক অক্ষের রৈখিক মোটর মডিউল,উচ্চ প্রতিক্রিয়াশীল রৈখিক মোটর মডিউল,মেশিন ভিশন লিনিয়ার মোটর মডিউল |
||
পণ্যের বর্ণনা
পণ্যের বর্ণনাঃ
উচ্চ-নির্ভুলতা অপটিক্যাল এনকোডার, চৌম্বকীয় এনকোডার এবং উচ্চ-নির্ভুলতা গাইডওয়ে দিয়ে সজ্জিত SUPT রৈখিক মোটর গ্রহণ করে, গ্রাহকদের আদর্শ রৈখিক মডিউল সমাধান সরবরাহ করে। কমপ্যাক্ট মডিউলার নকশা,উচ্চ গতি, গতি অপারেশন, মসৃণ আন্দোলন, ভাল স্থিতিশীলতা, উচ্চ নির্ভুলতা, দীর্ঘ সেবা জীবন, রক্ষণাবেক্ষণ মুক্ত। কার্যকর স্ট্রোক 150mm, অবস্থান সঠিকতাঃ +2um পুনরাবৃত্তিযোগ্যতাঃ +0.5um, সরলতাঃসর্বোচ্চ গতি +3um: 2m/s, সর্বোচ্চ ত্বরণঃ 2g উপযুক্ত এনকোডার এবং গাইডওয়ে কনফিগারেশন, অবস্থান নির্ভুলতা 0.1-5um পর্যন্ত।
উচ্চ গতিশীল প্রতিক্রিয়া, উচ্চ নির্ভুলতা, উচ্চ পুনরাবৃত্তিযোগ্যতা, শূন্য যান্ত্রিক ট্রান্সমিশন ত্রুটি এবং তাপীয়ভাবে স্থিতিশীল কাঠামোর সাথে,এক-অক্ষের লিনিয়ার মোটর মডিউল মেশিন ভিউ সিস্টেমের মূল ড্রাইভ প্রযুক্তিতে পরিণত হয়েছে, যা সাব-মাইক্রন পজিশনিং এবং উচ্চ-গতির সিঙ্ক্রোনিক সনাক্তকরণ উপলব্ধি করতে পারে।
এক-অক্ষের লিনিয়ার মোটর মডিউলটি ক্যামেরা স্ক্যানিং এবং অবস্থান নির্ধারণে ব্যবহার করা যেতে পারে যাতে ক্যামেরাটি সঠিকভাবে সরানো যায় যাতে এটি পরীক্ষার অধীনে থাকা বস্তুটি স্ক্যান করে বা ছবি তোলে,এইভাবে পরিদর্শন দক্ষতা উন্নত.
স্বয়ংক্রিয় উত্পাদন লাইনে, এক-অক্ষের রৈখিক মোটর মডিউলগুলি পরিদর্শন করার জন্য ওয়ার্কপিসগুলি পরিবহন করতে ব্যবহৃত হয়, যা সঠিক অবস্থানকে সক্ষম করে এবং সঠিক শুটিং এবং পরিদর্শন নিশ্চিত করে।
অপটিক্যাল পরিদর্শন ব্যবস্থায় এটি অপটিক্যাল লেন্স বা লেজার সেন্সরগুলিকে সুনির্দিষ্ট সমন্বয় করার জন্য চালিত করতে ব্যবহৃত হয়, যা নিশ্চিত করে যে পরিদর্শন ব্যবস্থাটি উচ্চ নির্ভুলতার সাথে লক্ষ্য অঞ্চলটি পরিমাপ করতে পারে।
রোবট সিস্টেমে, রৈখিক মডিউলগুলি স্বয়ংক্রিয় ডিফ্লেকশন সংশোধন সম্পাদন করতে, বস্তুগুলি সঠিকভাবে ধরতে ম্যানিপুলেটরদের গাইড করতে এবং অটোমেশন উন্নত করতে দৃষ্টি সিস্টেমের সাথে একত্রে ব্যবহৃত হয়।
বৈশিষ্ট্যঃ
লিনিয়ার মোটর মডিউলটি উচ্চ-নির্ভুলতা অপটিক্যাল এনকোডার, চৌম্বকীয় এনকোডার এবং উচ্চ-নির্ভুলতা গাইডওয়ে দিয়ে সজ্জিত।
উচ্চ গতি, উচ্চ ত্বরণ অপারেশন, মসৃণ আন্দোলন, ভাল স্থিতিশীলতা এবং উচ্চ নির্ভুলতা।
উপযুক্ত এনকোডার এবং গাইডওয়ে কনফিগারেশন, অবস্থান নির্ভুলতা 0.1-5um পর্যন্ত।
পজিশনিং নির্ভুলতাঃ ±2 মিমি, পুনরাবৃত্তিযোগ্যতাঃ ±0.5 মিমি, সরলতাঃ ±3 মিমি।
প্ল্যাটফর্ম কাঠামো গ্রাহকদের বিভিন্ন প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী প্রক্রিয়াজাত এবং কাস্টমাইজ করা যেতে পারে।
পণ্যের পরামিতিঃ
| মডিউল | টি- | এলসি | 80 | -১০০ | এ | 1 | 30 | ||||
| LC: প্লেট একটি লোহা কোর মোটর আছে | সর্বোচ্চ থ্রাস্ট | স্ট্রোকঃ মিমি | A: রাস্টার | 01:0.১ম | মোটর লাইন দৈর্ঘ্যঃ | ||||||
| এলইউঃ ইউ-টাইপ কোরবিহীন মোটর | বি: মেইকগাইড | 05:0.5 উম | 30: ৩ মিটার | ||||||||
| 10: lum | |||||||||||
| মডিউল | টি- | এলসি | 80 | -১০০ | এ | 1 | 30 | ||||
| LC: প্লেট একটি লোহা কোর মোটর আছে | সর্বোচ্চ থ্রাস্ট | স্ট্রোকঃ মিমি | A: রাস্টার | 01:0.১ম | মোটর লাইন দৈর্ঘ্যঃ | ||||||
| এলইউঃ ইউ-টাইপ কোরবিহীন মোটর | বি: মেইকগাইড | 05:0.5 উম | 30: ৩ মিটার | ||||||||
| 10: lum | |||||||||||
| লিনিয়ার মোটর পারফরম্যান্স প্যারামিটার | |||||||
| একটি সিরিজ-- এমএলসিএ ((ডাইনামিক) এমএলএফএ ((স্ট্যাটর) | |||||||
| মডেল/পার্ | এমএলসিএ-০০২০-০৭৫-০০ | এমএলসিএ-০০৪০-১৩৫-০০ | এমএলসিএ-০০৮০-২৫৫-০০ | ||||
| সর্বাধিক শক্তি ((Fp) | এন | 60 | 120 | 240 | |||
| পিক স্ট্রিম ((lp) | অ্যাম্পিয়ার | 4.8 | 4.2 | 4.2 | |||
| ক্রমাগত শক্তি ((Fc) | এন | 20 | 40 | 80 | |||
| ক্রমাগত প্রবাহ ((lc) | অ্যাম্পিয়ার | 1.6 | 1.4 | 1.4 | |||
| অ্যাকচুয়েটর ধ্রুবক ((DC মোটর রূপান্তর/3p) ((Ka) | N/W | 5.65 | 7.9 | 11.2 | |||
| ধ্রুবক থ্রাস্ট ((L-L) ((Kf) | N/Amps | 15.3 | 30.4 | 60.3 | |||
| ব্যাক ইএমএফ ধ্রুবক ((L-L) ((Kb) | ভি/মি/সেকেন্ড | 8.8 | 17.6 | 34.8 | |||
| বৈদ্যুতিক ধ্রুবক ((Te) | এম এস | 0.3 | 0.3 | 0.3 | |||
| প্রতিরোধ ((L-L) ((R)) | @25°CΩ | 4.8 | 9.4 | 19.2 | |||
| ইন্ডাক্ট্যান্স ((L-L) ((l) | এমএইচ | 1.51 | 3 | 6 | |||
| তাপ স্থানান্তর সহগ ((Rth) | °C/W | *৩।9 | *১।9 | **১।3 | |||
| কয়েল সর্বোচ্চ তাপমাত্রা ((Tmax) | °C | 120 | 120 | 120 | |||
| ম্যাগনেট পল পিচ ((2T) | মিমি | 30 | 30 | 30 | |||
| মুভারের ওজন | কেজি | 0.24 | 0.42 | 0.82 | |||
পণ্যের ব্যবহারঃ
এক-অক্ষের লিনিয়ার মোটরগুলির প্রধান অ্যাপ্লিকেশনঃ
1. সেমিকন্ডাক্টর উত্পাদন সরঞ্জাম, ওয়েফার উত্পাদন এবং চিপ প্যাকেজিং সরঞ্জাম সহ।
2. ফ্ল্যাট প্যানেল ডিসপ্লে (এফপিডি) শিল্প, যথার্থ পরীক্ষার সরঞ্জাম / হার্ড ডিস্ক উত্পাদন / সংযোগকারী উত্পাদন / মুদ্রণ প্লেট উত্পাদন সরঞ্জাম ইত্যাদি
3. লাইফ সায়েন্সেস, মেডিকেল সরঞ্জাম, মেশিন ভিশন পরিদর্শন সরঞ্জাম, এবং বিভিন্ন সরঞ্জাম ঘটনা।
4ইলেকট্রনিক উপাদান SMT স্থান, PCB পরীক্ষার সরঞ্জাম, লেজার কাটিয়া, সোল্ডারিং এবং পরীক্ষা।
5.লজিস্টিক সরঞ্জাম ডিভাইস.
