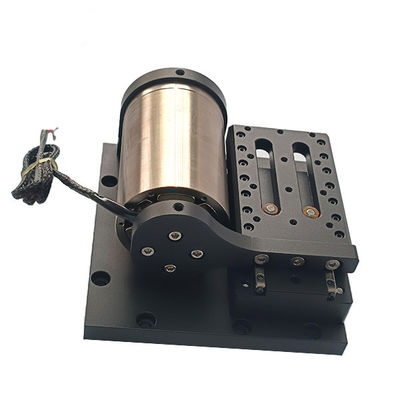

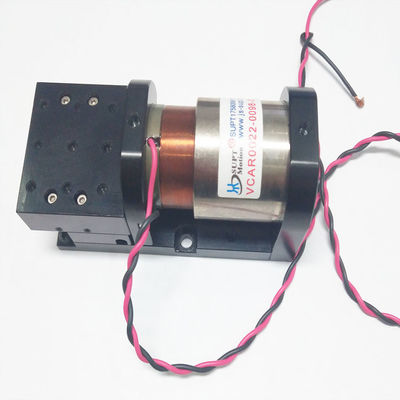

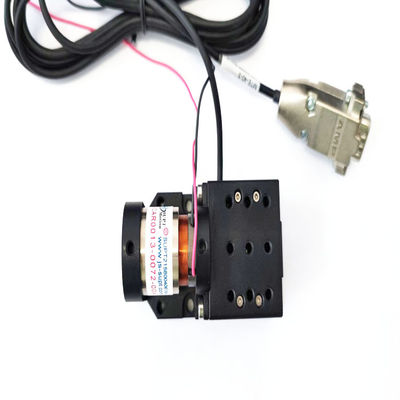

উচ্চ ফ্রিকোয়েন্সি ভয়েস কয়েল মোটর স্টেজ নিম্ন গতির ডিসি রৈখিকভাবে মোটরযুক্ত অপটিক্যাল স্টেজ
| উৎপত্তি স্থল | জিয়াংসু, চীন |
|---|---|
| পরিচিতিমুলক নাম | SUPT |
| সাক্ষ্যদান | ISO9001 |
| মডেল নম্বার | VCAR0013-0072-00A |
| ন্যূনতম চাহিদার পরিমাণ | ≥1 |
| মূল্য | $430.00 - $440.00/pieces |
| প্যাকেজিং বিবরণ | শক্ত কাগজ এবং কাঠের বাক্স ভয়েস কয়েল মোটর |
| ডেলিভারি সময় | 1-5 পণ্য 5-7 দিনের চালান, নমুনা 3-5 দিন, বাল্ক আলোচনা করা হবে |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | প্রতি কোয়ার্টার ভয়েস কয়েল মোটর প্রতি 3000 পিস/পিস |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| গ্যারান্টি | 3 মাস-1 বছর | ব্যবহার | বোট, গাড়ি, বৈদ্যুতিক সাইকেল, রোবট, ইউএভি, মেডিকেল ভেন্টিলেটর, অপটিক্স, 3ডি প্রিন্টিং, মাইক্রোস্কোপ |
|---|---|---|---|
| প্রকার | মাইক্রো মোটর | টর্ক | 30 |
| নির্মাণ | স্থায়ী চুম্বক | কম্যুটেশন | ব্রাশ |
| বৈশিষ্ট্য রক্ষা করুন | সম্পূর্ণরূপে আবদ্ধ | গতি (RPM) | পরিবর্তনশীল গতি |
| ক্রমাগত স্রোত(A) | 4.3 | কার্যকারিতা | IE 1 |
| সর্বোচ্চ শক্তি (N) | 13 | সর্বাধিক ভ্রমণ (মিমি) | 7.2 |
| ভয়েস কয়েল মোটর(V) | 26.6 | ওজন রটার (কেজি) | 16.2 |
| স্টেটর ডায়া(মিমি) | 26.2 | ক্রমাগত বল(N) | 4.2 |
| বন্দর | সাংহাই ভয়েস কয়েল মোটর | ||
| বিশেষভাবে তুলে ধরা | উচ্চ ফ্রিকোয়েন্সি ভয়েস কয়েল স্টেজ,ভয়েস কয়েল স্টেজ নিম্ন গতি,ডিসি লিনিয়ার মোটরযুক্ত অপটিক্যাল স্টেজ |
||
পণ্যের বর্ণনা
উচ্চ ফ্রিকোয়েন্সি সরবরাহ নিম্ন গতির ডিসি রৈখিক মোটর অপটিক্স রৈখিক পর্যায়
পণ্যের বর্ণনা
ভিসিএম মোটর কন্ট্রোলার ভয়েস কয়েল মোটর মডিউলের পারফরম্যান্সকে অপ্টিমাইজ করার ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি কয়েল দিয়ে প্রবাহিত বৈদ্যুতিক স্রোতের সুনির্দিষ্ট নিয়ন্ত্রণকে সক্ষম করে,সঠিক অবস্থান এবং গতি নিয়ন্ত্রণের অনুমতি দেয়মোটর কন্ট্রোলারটি অবস্থান প্রতিক্রিয়া, গতি প্রোফাইল এবং কাস্টমাইজড কন্ট্রোল অ্যালগরিদমের মতো উন্নত বৈশিষ্ট্যও সরবরাহ করতে পারে, যা ভিসিএম মডিউলের বহুমুখিতা এবং কার্যকারিতা বাড়িয়ে তোলে।
কাজের নীতিঃ
একটি ভয়েস কয়েল মোটর মডিউল একটি স্থায়ী চৌম্বক এবং তারের একটি কয়েল নিয়ে গঠিত। যখন একটি বৈদ্যুতিক স্রোত কয়েল মাধ্যমে পাস করে, এটি একটি চৌম্বক ক্ষেত্র উৎপন্ন করে।এই চৌম্বকীয় ক্ষেত্র স্থায়ী চৌম্বক সঙ্গে মিথস্ক্রিয়া, একটি শক্তি তৈরি করে যা কয়েল এবং সংযুক্ত লোডকে সরিয়ে দেয়। বর্তমানের দিক এবং মাত্রা নিয়ন্ত্রণ করে, স্লাইডিং প্ল্যাটফর্মের আন্দোলন এবং অবস্থানটি সঠিকভাবে নিয়ন্ত্রণ করা যেতে পারে।
ভয়েস কয়েল মোটর মডিউলগুলি স্লাইডিং প্ল্যাটফর্মের জন্য দক্ষ এবং সুনির্দিষ্ট রৈখিক গতি নিয়ন্ত্রণ সমাধান। তাদের উচ্চ নির্ভুলতা, দ্রুত প্রতিক্রিয়া, মসৃণ অপারেশন এবং কম্প্যাক্ট আকারের সাথে,তারা বিভিন্ন শিল্পে অ্যাপ্লিকেশন খুঁজে. ভিসিএম মডিউলের মোটর কন্ট্রোলারগুলি সুনির্দিষ্ট নিয়ন্ত্রণ এবং উন্নত বৈশিষ্ট্য সরবরাহ করে তাদের কর্মক্ষমতা আরও উন্নত করে।ভয়েস কয়েল মোটর মডিউল গতি নিয়ন্ত্রণ সিস্টেম অপ্টিমাইজেশান একটি উল্লেখযোগ্য ভূমিকা পালন করতে পারে.
টেকনিক্যাল প্যারামিটারঃ
| প্রোডাক্ট প্যারামিটার | |||||||||||
| পরামিতি কর্মক্ষমতা | ইউনিট | VCARO006- 0050-O0A |
VCARO013- 0072-00A |
VCARO022- 0098-OA |
VCARO033- 0099-00A |
VCARO044- 0249-OOA |
VCARD070- ০১৪৯-ওএ |
VCAR0087- 0062-OOA |
VCARO140- 0150-OOA |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| সর্বোচ্চ থ্রাস্ট | এন | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| সমর্থিত প্ররোচনা |
এন | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| কার্যকর স্ট্রোক | মিমি | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| সর্বাধিক স্রোত | এ | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| পিক ভোল্টেজ | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| থ্রাস্ট ধ্রুবক | N/A | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| এনকোডার রেজোলিউশন | উমম | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/.5/1 | 10.51 | o.1/05/1 |
| পুনরাবৃত্তি নির্ভুলতা | উমম | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | ১/5/1০% | 37021 | 37021 |
| সরলতা | উমম | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি |
| সমতল | উমম | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | (কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি |
|
প্রোডাক্ট মডেল |
পিক ফোর্স (এন) |
অবিচ্ছিন্ন শক্তি 25°C ((N) |
মোট স্ট্রোক (মিমি) |
সর্বাধিক ভোল্টেজ (V) |
ব্যাক ইএমএফ ধ্রুবক (V/m/S) |
রোলের ওজন (জ) |
স্ট্যাটারডিআইএএমএম (মিমি) |
কয়েল দৈর্ঘ্য লিখুন (মিমি) |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.9 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 51 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 75 | 58 | 72 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 95 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 45 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 170 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.4 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 130 | 73 | 27.5 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 275 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 740 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 700 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 640 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 770 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.3 | 37.3 | 38 | 29.8 | 1040 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 6305 | 254.9 | 14.5 | 104 | 1390 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 73.5 | 68 | 1050 | 110 | 143.7 |
অ্যাপ্লিকেশনঃ
ভয়েস কয়েল মোটর মডিউল একটি উচ্চ রেজোলিউশন, সংক্ষিপ্ত স্ট্রোক, হালকা ওজন এবং কম গোলমাল সহ একটি রৈখিক প্ল্যাটফর্ম। উচ্চ নির্ভুলতা, স্বল্প পরিসীমা, কম গোলমাল অ্যাপ্লিকেশনের জন্য আদর্শ। এর ছোট আকারের কারণে, এটি একটি ছোট মডিউল যা উচ্চ-নির্ধারণের জন্য উপযুক্ত।এটি বিশেষ করে সংকীর্ণ স্থানের জন্য উপযুক্ত. ভয়েস কয়েল মোটর কয়েল, চুম্বক এবং ড্রাইভিং চুম্বক গঠিত হয়. বেস বিমান অ্যালুমিনিয়াম দ্বারা যথার্থ machined হয়,যা ভাল স্থিতিশীলতা আছে এবং উচ্চ গতির দোলন এবং reciprocating আন্দোলন করতে পারেনকয়েলটি কন্ট্রোল সার্কিটের সাথে সংযুক্ত থাকে, এবং যখন একটি বর্তমান প্রয়োগ করা হয়, এটি একটি চৌম্বকীয় ক্ষেত্র তৈরি করে যা চৌম্বকের চৌম্বকীয় ক্ষেত্রের সাথে মিথস্ক্রিয়া করে,যা চৌম্বককে সরানো এবং কাঠামো চালিত করে. এর পজিশনিং নির্ভুলতা 0.1um-0.5um পৌঁছায় এবং ত্বরণ 20G পৌঁছায়। ভয়েস কয়েল মোটর মডিউল রৈখিক প্ল্যাটফর্ম স্বল্প স্ট্রোক সহ বন্ধ লুপ সার্ভো অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত.ভয়েস কয়েল actuator প্ল্যাটফর্ম যন্ত্রপাতি অবস্থান, গতি, ত্বরণ এবং শক্তি নিয়ন্ত্রণ সক্ষম। ভয়েস কয়েল মোটর উচ্চ রেজোলিউশন, স্বল্প স্ট্রোক, হালকা ওজন এবং কম গোলমাল সুবিধা আছে,এটি উচ্চ নির্ভুলতা, সংক্ষিপ্ত দূরত্ব এবং কম গোলমাল অ্যাপ্লিকেশনের জন্য আদর্শ।
আমাদের সেবাসমূহ
প্রযুক্তিগত সূচক এবং স্পেসিফিকেশন কাস্টমাইজ করা যাবে
সন্তোষজনক বিক্রয়োত্তর সেবা
কোম্পানির তথ্য
প্যাকেজিং ও শিপিং
সার্টিফিকেশন
প্রায়শই জিজ্ঞাসিত প্রশ্ন
মোটর:
1. ভ্রমণঃ কার্যকর ভ্রমণ, মোট ভ্রমণের হিসাব করতে ব্যবহৃতএরমান শক্তি.
2গতির দিকঃ অনুভূমিক বা উল্লম্ব ইনস্টলেশন 9০ ডিগ্রি।
3লোড ফোর্সঃসিএর বিপরীত দিকে অনস্ট্যান্টশক্তিউপরমোটরযেমন স্প্রিংস ইত্যাদি।
4. লোড ওজনঃ মানের স্লাইডার সহ আন্দোলনের মোট মানের অংশ
5.যানবাহনের ধরন: ১.পয়েন্ট থেকে পয়েন্ট চলাচল;2.নিয়মের পারস্পরিকতা (যেমন স্ক্যানিং).
6. গতি বক্ররেখাঃ ১.একটি ট্রাপিজয়েডাল গতি বক্ররেখা;2.ত্রিভুজীয় গতি বক্ররেখা; ৩.সাইনস স্পিড কার্ভ.
