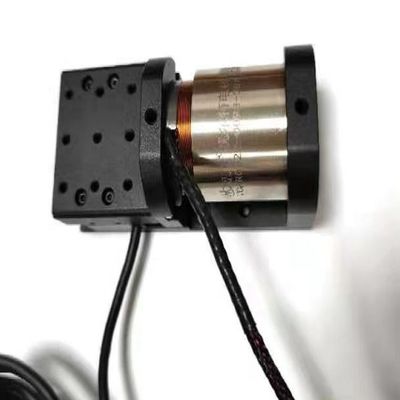

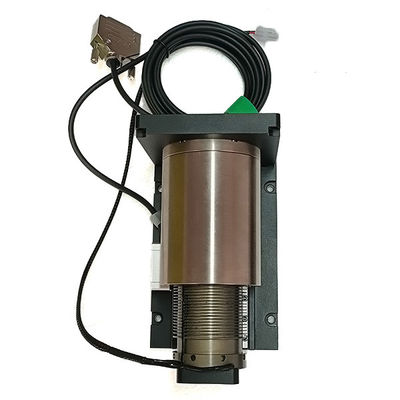

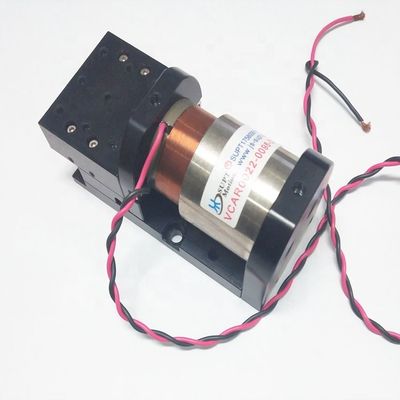

হাই রেসপন্স মোটর মডিউল স্টেজ ভয়েস কয়েল অপটিক্যাল সিস্টেমের জন্য লিনিয়ার স্টেজ
| উৎপত্তি স্থল | জিয়াংসু, চীন |
|---|---|
| পরিচিতিমুলক নাম | SUPT Motion |
| সাক্ষ্যদান | ce,ISO9001,CCC |
| মডেল নম্বার | VCAR0022-0098-00A |
| ন্যূনতম চাহিদার পরিমাণ | ≥1 |
| মূল্য | $380.00/pieces >=1 pieces |
| প্যাকেজিং বিবরণ | বৈদ্যুতিক গতি প্ল্যাটফর্মের জন্য কার্টন/কাঠের বাক্স |
| ডেলিভারি সময় | 1-5 পণ্য 5-7 দিনের চালান, নমুনা 3-5 দিন, বাল্ক আলোচনা করা হবে |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | প্রতি মাসে 3000 পিস/পিস বৈদ্যুতিক গতি প্ল্যাটফর্ম |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| গ্যারান্টি | 3 মাস-1 বছর | ব্যবহার | বোট, গাড়ি, বৈদ্যুতিক সাইকেল, ইউএভি, রোবট, মেডিকেল রেসপিরেটর, মাইক্রোস্কোপ, অপটিক্স |
|---|---|---|---|
| প্রকার | মাইক্রো মোটর | টর্ক | অনুরোধ |
| নির্মাণ | স্থায়ী চুম্বক | কম্যুটেশন | ব্রাশ |
| বৈশিষ্ট্য রক্ষা করুন | সম্পূর্ণরূপে আবদ্ধ | গতি (RPM) | উচ্চ গতি |
| ক্রমাগত স্রোত(A) | 3.8 | কার্যকারিতা | IE 1 |
| সর্বোচ্চ শক্তি (N) | 22 | স্ট্রোক(মিমি) | ৯.৮ |
| বৈদ্যুতিক গতি প্ল্যাটফর্ম(v) | 24.7 | বন্দর | সাংহাই |
| বিশেষভাবে তুলে ধরা | উচ্চ প্রতিক্রিয়া মোটর মডিউল পর্যায়,ভয়েস কয়েল লিনিয়ার স্টেজ 3.8A,অপটিক্যাল সিস্টেমের জন্য ভয়েস কয়েল লিনিয়ার স্টেজ |
||
পণ্যের বর্ণনা
অপটিক্যাল সিস্টেমের জন্য উচ্চ প্রতিক্রিয়া নিম্ন বর্তমান রৈখিক প্ল্যাটফর্ম মডিউল
পণ্যের বর্ণনা
রৈখিক প্ল্যাটফর্ম মডিউলগুলি অপটিক্সের ক্ষেত্রে তাদের সুনির্দিষ্ট এবং নিয়ন্ত্রিত রৈখিক গতি সরবরাহ করার ক্ষমতা কারণে গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলি খুঁজে পায়।এই মডিউলগুলি বিভিন্ন অপটিক্যাল সিস্টেম এবং পরীক্ষায় অপরিহার্য উপাদান, যা অপটিক্যাল উপাদানগুলির সঠিক অবস্থান, সারিবদ্ধতা এবং চলাচলকে সক্ষম করে। অপটিক্সের ক্ষেত্রে রৈখিক প্ল্যাটফর্ম মডিউলগুলির কিছু মূল অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ
1.প্রিসিশন অপটিক্স সারিবদ্ধকরণ:রেখাযুক্ত প্ল্যাটফর্ম মডিউলগুলি অপটিক্যাল সিস্টেমে লেন্স, আয়না, প্রিজম এবং ফিল্টারগুলির মতো অপটিক্যাল উপাদানগুলি সঠিকভাবে সারিবদ্ধ করতে ব্যবহৃত হয়।তাদের সঠিক গতি নিয়ন্ত্রণ দক্ষ আলো সংক্রমণ এবং সঠিক চিত্র গঠন জন্য সর্বোত্তম সারিবদ্ধতা নিশ্চিত করে.
2. মাইক্রোস্কোপ সিস্টেমঃলিনিয়ার প্ল্যাটফর্ম মডিউলগুলি মাইক্রোস্কোপের লক্ষ্য, পর্যায় এবং অন্যান্য উপাদানগুলির সুনির্দিষ্ট চলাচলের অনুমতি দিয়ে মাইক্রোস্কোপ সেটআপগুলিতে গুরুত্বপূর্ণ ভূমিকা পালন করে।এটি সঠিক ফোকাস নিশ্চিত করে, নমুনা স্ক্যানিং, এবং জীববিজ্ঞান এবং উপাদান বিজ্ঞান ইমেজিং।
3লেজার বিম স্টিয়ারিংঃ লেজার সিস্টেমে লেজার বিমগুলির গতি নিয়ন্ত্রণের জন্য লিনিয়ার পর্যায়গুলি ব্যবহার করা হয়। তারা বিম দিক, কোণ, এবং গতির সঠিক সমন্বয় করতে সক্ষম করে।এবং লেজার কাটার মত কাজ জন্য অবস্থান, চিহ্নিতকরণ, এবং উপকরণ প্রক্রিয়াকরণ।
4স্পেকট্রোস্কোপিঃ রৈখিক প্ল্যাটফর্ম মডিউলগুলি স্পেকট্রোস্কোপিক সেটআপগুলিতে নমুনা, ডিটেক্টর এবং আলোর উত্সগুলির চলাচল সহজ করে।এটি বিভিন্ন বিশ্লেষণ এবং বৈজ্ঞানিক অ্যাপ্লিকেশনের জন্য হালকা বর্ণালীগুলির নিয়ন্ত্রিত স্ক্যান এবং বিশ্লেষণের অনুমতি দেয়.
5. ইন্টারফেরোমেট্রিঃ ইন্টারফেরোমেট্রিক সেটআপগুলিতে, রৈখিক প্ল্যাটফর্ম মডিউলগুলি হস্তক্ষেপের নিদর্শন তৈরি করতে প্রয়োজনীয় নিয়ন্ত্রিত গতি সক্ষম করে। দূরত্বের মতো পরামিতিগুলি পরিমাপ করার জন্য এটি অপরিহার্য,উচ্চ নির্ভুলতার সাথে স্থানচ্যুতি এবং পৃষ্ঠের বৈশিষ্ট্য।
6অপটিক্যাল টেস্টিং এবং চরিত্রায়নঃ পরীক্ষার এবং চরিত্রায়ন প্রক্রিয়া চলাকালীন অপটিক্যাল উপাদানগুলিকে সঠিকভাবে স্থাপন করতে অপটিক্যাল পরীক্ষায় রৈখিক প্ল্যাটফর্মগুলি ব্যবহার করা হয়।এটি অপটিক্যাল বৈশিষ্ট্যগুলির ধারাবাহিক এবং পুনরাবৃত্তিযোগ্য পরিমাপ নিশ্চিত করে.
7অপটিক্যাল ফাইবার সমন্বয়ঃ লাইনার প্ল্যাটফর্ম মডিউলগুলি ফাইবারের মধ্যে এবং বাইরে আলোর দক্ষ সংযোগের জন্য অপটিক্যাল ফাইবার এবং ফাইবার অপটিক্স উপাদানগুলির সমন্বয় করতে সহায়তা করে।এটি টেলিযোগাযোগের ক্ষেত্রে অত্যন্ত গুরুত্বপূর্ণ।, ফাইবার-অপটিক সেন্সর এবং ডেটা ট্রান্সমিশন অ্যাপ্লিকেশন।
8. ফটোলিথোগ্রাফিঃ সেমিকন্ডাক্টর উত্পাদন এবং মাইক্রোফ্যাব্রিকেশনের জন্য ফটোলিথোগ্রাফি সিস্টেমে লিনিয়ার পর্যায়গুলি ব্যবহার করা হয়। তারা মাস্ক এবং সাবস্ট্র্যাটগুলির সঠিক অবস্থানকে সক্ষম করে,মাইক্রোস্ট্রাকচারগুলির সুনির্দিষ্ট প্যাটার্ন তৈরিতে অবদান.
9. বিম এক্সপ্যান্ডিং এবং কোলিম্যাটিং: লিনিয়ার মোশন প্ল্যাটফর্মগুলি বিভিন্ন অপটিক্যাল সেটআপগুলিতে বিম ব্যাসার্ধ এবং কোলিমেশন সামঞ্জস্য করতে সহায়তা করে, যা নিশ্চিত করে যে অপটিক্যাল বিমগুলি প্রয়োজনীয় হিসাবে ফোকাস বা প্রসারিত হয়।
10অপটিক্যাল যন্ত্রপাতিঃ টেলিস্কোপ, মাইক্রোস্কোপ এবং স্পেকট্রোমিটার সহ বিভিন্ন অপটিক্যাল যন্ত্রপাতিতে রৈখিক পর্যায়গুলি সংহত করা হয়।উপাদানগুলির নিয়ন্ত্রিত চলাচল সক্ষম করতে এবং সামগ্রিক কর্মক্ষমতা উন্নত করতে.
টেকনিক্যাল প্যারামিটারঃ
| প্রোডাক্ট প্যারামিটার | |||||||||||
| পরামিতি কর্মক্ষমতা | ইউনিট | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| সর্বোচ্চ থ্রাস্ট | এন | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| সমর্থিত প্ররোচনা |
এন | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| কার্যকর স্ট্রোক | মিমি | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| সর্বাধিক স্রোত | এ | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| পিক ভোল্টেজ | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| থ্রাস্ট ধ্রুবক | N/A | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| এনকোডার রেজোলিউশন | উমম | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| পুনরাবৃত্তি নির্ভুলতা | উমম | ১/৫/১০ | ১/৫/১০ | ১/৫/১০ | ১/৫/১০ | ১/৫/১০ | ১/৫/১০ | ১/৫/১০ | ১/৫/১০ | ১/৫/১০ | ১/৫/১০ |
| সরলতা | উমম | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি |
| সমতল | উমম | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | (কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি | কে৩/২৫ মিমি |
| প্রোডাক্ট মডেল | পিক ফোর্স (এন) |
অবিচ্ছিন্ন শক্তি 25°C ((N) এ |
মোট স্ট্রোক (মিমি) |
সর্বাধিক ভোল্টেজ (V) |
ব্যাক ইএমএফ ধ্রুবক (V/m/s) |
রোলের ওজন (জ) |
স্ট্যাটার ব্যাসার্ধ (মিমি) | দৈর্ঘ্য (মিমি) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
অ্যাপ্লিকেশনঃ
ভয়েস কয়েল মোটর মডিউলের রৈখিক প্ল্যাটফর্মটি বিশেষত স্বল্প স্ট্রোকের সাথে বন্ধ লুপ সার্ভো অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। বেসটি বিমানের অ্যালুমিনিয়াম দিয়ে যথার্থভাবে মেশিনযুক্ত,যা ভাল স্থিতিশীলতা আছে এবং উচ্চ গতির দোলন এবং পুনরাবৃত্তি আন্দোলন করতে পারে. সহজ এবং নির্ভরযোগ্য নিয়ন্ত্রণ, কোন বিপরীত ডিভাইস প্রয়োজন, রক্ষণাবেক্ষণ মুক্ত দীর্ঘ জীবন. এর ছোট আকারের কারণে, এটি বিশেষ করে সংকীর্ণ স্পেস জন্য উপযুক্ত।ভয়েস কয়েল actuator প্ল্যাটফর্ম machining অবস্থান সক্ষম, গতি, ত্বরণ এবং শক্তি নিয়ন্ত্রণ। অবস্থান সঠিকতা স্তর 0.1um-0.5um পৌঁছায়, এবং ত্বরণ 20G পৌঁছায়। এর বিস্তৃত অ্যাপ্লিকেশন ইয়ট, গাড়ি,বৈদ্যুতিক সাইকেল, ড্রোন, রোবট, মেডিকেল ভেন্টিলেটর, মাইক্রোস্কোপ, এন্ডোস্কোপ এবং অপটিক্যাল প্রকল্প। বিভিন্ন গতি এবং ধাক্কা প্রয়োজনীয়তা অনুযায়ী উপযুক্ত ড্রাইভার এবং নিয়ামক কনফিগার করুন।প্ল্যাটফর্ম কাঠামো মেশিন এবং কাস্টমাইজ করা যেতে পারে. বিভিন্ন অ্যাপ্লিকেশন অনুযায়ী, উপযুক্ত রৈখিক গাইড প্রক্রিয়া, উচ্চ নির্ভুলতা রৈখিক গাইড বিভিন্ন ধরনের ইত্যাদি চয়ন করুন।
আমাদের সেবাসমূহ
প্রযুক্তিগত সূচক এবং স্পেসিফিকেশন কাস্টমাইজ করা যায়।
এক নমুনা, মালবাহী সংগ্রহ.
সন্তোষজনক বিক্রয়োত্তর সেবা।
কোম্পানির তথ্য
প্যাকেজিং ও শিপিং
সার্টিফিকেশন
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1. ভ্রমণঃ কার্যকর ভ্রমণ, মোট ভ্রমণের হিসাব করতে ব্যবহৃতএরমান শক্তি.
2গতির দিকঃ অনুভূমিক বা উল্লম্ব ইনস্টলেশন 9০ ডিগ্রি।
3লোড ফোর্সঃসিএর বিপরীত দিকে অনস্ট্যান্টশক্তিউপরমোটরযেমন স্প্রিংস ইত্যাদি।
4. লোড ওজনঃ মানের স্লাইডার সহ আন্দোলনের মোট মানের অংশ
5.যানবাহনের ধরন: ১.পয়েন্ট থেকে পয়েন্ট চলাচল;2.নিয়মের পারস্পরিকতা (যেমন স্ক্যানিং).
6. গতি বক্ররেখাঃ ১.একটি ট্রাপিজয়েডাল গতি বক্ররেখা;2.ত্রিভুজীয় গতি বক্ররেখা; ৩.সাইনস স্পিড কার্ভ.
