ইনডেক্সিং মোড সার্ভো মোটর কন্ট্রোলার পিএলসি চালিত অ্যাক্সেলনেট সার্ভো মোটর ড্রাইভার
| উৎপত্তি স্থল | যুক্তরাষ্ট্র |
|---|---|
| পরিচিতিমুলক নাম | Copley |
| সাক্ষ্যদান | ce,ISO9001,CCC |
| মডেল নম্বার | ACJ055-18 |
| ন্যূনতম চাহিদার পরিমাণ | ≥1 |
| মূল্য | $560.00/pieces |
| প্যাকেজিং বিবরণ | শক্ত কাগজ প্যাকেজিং ড্রাইভ |
| ডেলিভারি সময় | 1-5 পণ্য 5-7 দিনের চালান, নমুনা 3-5 দিন, বাল্ক আলোচনা করা হবে |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | আলোচনাযোগ্য |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| সরবচচ স্রোত | 18 | শিখর সময় | 1 |
|---|---|---|---|
| পিক আউটপুট পাওয়ার | 970 | আউটপুট প্রতিরোধের | 0.075 |
| কন্ট্রোল মোড | অবস্থান/গতি/টর্ক | আর্দ্রতা | 0-95% RH |
| ইনপুট ভোল্টেজ | ২৪ ভোল্ট | আউটপুট বর্তমান | 0-4A |
| আউটপুট ভোল্টেজ | 0-24V | অবস্থান পরিসীমা | 0-360° |
| সুরক্ষা স্তর | আইপি ৬৭ | পালস ফ্রিকোয়েন্সি | 0-200KHz |
| পালস প্রস্থ পরিসীমা | 0.5-2.5 মি | আকার | 170*120*50 মিমি |
| গতি পরিসীমা | 0-100rpm | প্রকার | সার্ভো মোটর কন্ট্রোলার |
| ওজন | হালকা | কাজের তাপমাত্রা | -20-85°C |
| বিশেষভাবে তুলে ধরা | ইনডেক্সিং মোড সার্ভো মোটর নিয়ামক,সার্ভো মোটর কন্ট্রোলার পিএলসি চালিত,PLC চালিত Accelnet সার্ভো মোটর ড্রাইভার |
||
পণ্যের বর্ণনা
ডিস্ট্রিবিউটেড কন্ট্রোল নেটওয়ার্কের জন্য ইনডেক্সিং মোড পিএলসি চালিত অ্যাক্সেলনেট সার্ভো মোটর ড্রাইভ
বর্ণনা
কপ্লে ড্রাইভ
ড্রাইভটি একটি সমৃদ্ধ পরম মান এনকোডার ইন্টারফেস সরবরাহ করে যা এন্ড্যাট, বিস, এসএসআই এবং পরম এ প্রোটোকলগুলিকে সমর্থন করে।সিএমও বা সিএমএল সোর্স কোড সরবরাহ করুন যা সরাসরি কল করা যেতে পারে উইন্ডোজ এবং রস্টের অধীনে বিকাশ করা যেতে পারেএটি সরাসরি সংশ্লিষ্ট গতি ফাংশন কল করতে পারে, যা নির্দিষ্ট অবস্থান গতি এবং সময় অনুযায়ী মোটর নিয়ন্ত্রণ করে।

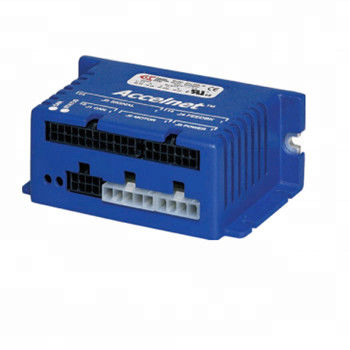

Accelnet মাইক্রো প্যানেল একটি কম্প্যাক্ট, ডিসি চালিত সার্ভো ড্রাইভ
এসি ব্রাশহীন এবং
ডিসি ব্রাশ মোটর. এটি একটি বিতরণ নিয়ন্ত্রণ উপর কাজ করতে পারেন
নেটওয়ার্ক, একটি স্বতন্ত্র ইনডেক্সিং ড্রাইভ হিসাবে, বা বহিরাগত
মোশন কন্ট্রোলার দুটি সংস্করণ উপলব্ধ
ক্যাড্রাচার, অথবা অ্যানালগ সিন/কোস এনকোডার।
ইন্ডেক্সিং মোড পিএলসিগুলির সাথে সরলীকৃত অপারেশন সক্ষম করে যা
নির্বাচন এবং সূচক এবং ইনপুট পড়তে শুরু করতে আউটপুট ব্যবহার করুন
পিএলসি এএসসিআইআই ডেটা পাঠাতে পারে
যে গতি প্রোফাইল পরিবর্তন করতে পারেন যাতে এক সূচক সঞ্চালন করতে পারেন
ডিভাইস নেট
ক্ষমতা একাধিক Accelnet ড্রাইভ নিয়ন্ত্রণ করতে সক্ষম
এই যোগাযোগ প্রোটোকল ব্যবহার করে পিএলসি থেকে।
CANopen বিতরণকৃত নিয়ন্ত্রণ স্থাপত্যও সমর্থিত।
CANopen প্রোটোকলের অধীনে কাজ করে এমন একটি CAN নোড হিসাবে, এটি
প্রোফাইল অবস্থান, প্রোফাইল গতি, প্রোফাইল টর্ক সমর্থন করে,
ইন্টারপোলড পজিশন, এবং হোমিং.
একটি একক CAN বাসে কাজ করে এবং ড্রাইভের গ্রুপগুলি লিঙ্ক করা যেতে পারে
ক্যানের মাধ্যমে যাতে তারা একসাথে গতির প্রোফাইলগুলি চালায়।
বাহ্যিক গতি নিয়ামক সঙ্গে অপারেশন সম্ভব
টর্ক (বর্তমান), গতি, এবং অবস্থান মোড ইনপুট
কমান্ড সিগন্যাল হতে পারে ±10V (টর্ক, গতি, অবস্থান),
পিডব্লিউএম/পোলারিটি (টর্ক, বেগ) অথবা স্টেপার ফরম্যাট (সিইউ/সিডি অথবা
ধাপ/নির্দেশ).
| মডেল | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | এসিজে-০৯০-০৯ | AJ-90-12 | ||||
| আউটপুট পাওয়ার | |||||||||
| শীর্ষ স্রোত | ৯৬৩৬ | ১৮ ((১২.৭৩) | ৩ ((২১২) | ৯৬৩৬ | ১২ (৮.৫) | Adc ((Arms, sinusoidal, ± 5% | |||
| সর্বাধিক সময় | 1 | 1 | 1 | 1 | 1 | সেকেন্ড | |||
| ধ্রুব প্রবাহ | ৩(২.১২) | ৬ ((৪.২৪) | ১ ((০.৭১) | ৩(২.১২) | ৬ ((৪.২৪) | Adc ((Arms,sinuscidal), ± 5% | |||
| সর্বাধিক আউটপুট শক্তি | 490 | 970 | 270 | 800 | 1600 | w | |||
| অবিচ্ছিন্ন" " | 163 | 323 | 89 | 267 | 533 | w | |||
| আউটপুট প্রতিরোধের | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| সর্বাধিক আউটপুট ভোটেশন | ভুট্ ০.৯৭*রুট্ ০.৯৭ | ||||||||
| ইনপুট পাওয়ার | |||||||||
| এইচ.এইচ.এ. | ২০-৫৫ | ২০-৫৫ | ২০-৯০ | ২০-৯০ | ২০-৯০ | +ভিডিসি, ট্রান্সফার মেরিলাইড | |||
| শীর্ষ | 9 | 18 | 3 | 9 | 12 | Adc ((১ সেকেন্ড) পিক | |||
| আইকন | 3 | 6 | 1 | 3 | 6 | এডিসি অবিচ্ছিন্ন | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc সর্বোচ্চ | ||||||||
| PWM আউটপুট্রোলস | 3-ফেজ MOSFET ইনভার্টার, 15 কেএইচজেড সেন্টার-ওয়েটেড পিডব্লিউএম, স্পেস-ভেক্টর মডুলেশন ৩০০ কিলোহার্টজ |
||||||||
| প্রকার পিডব্লিউএম রিপল ফ্রিকোয়েন্সি |
|||||||||
| ডিজিটাল কন্ট্রোল | |||||||||
ডিজিটাল কন্ট্রোল লুপ |
বর্তমান, গতি, অবস্থান. 100% ডিজিটাল লুপ নিয়ন্ত্রণ সেকেন্ডারি এনকোডার ইনপুট ব্যবহার করে দ্বৈত লুপ অবস্থান cortrol বর্তমান লুপঃ ১৫ কিলোহার্টজ ((৬৬.৭ ইউএস) গতি, অবস্থান লুপঃ ৩ কিলোহার্টজ ((৩৩৩ ইউএস) সিনোসাইডাল ফিল্ড-ভিত্তিক কন্ট্রোল বা ব্রাশলেস মোটরগুলির জন্য হল থেকে ট্র্যাপিজয়েডাল স্পেস-ভেক্টর মডুলেশন সহ নির্দিষ্ট ওজনযুক্ত পিডব্লিউএইচ বর্তমান লুপঃ2.5 কিলোহার্টজ সাধারণ, ব্যান্ডউইথ টিউনিং এবং লোড ইন্ডাক্ট্যান্সের সাথে পরিবর্তিত হবে বাস ভোল্টেজের পরিবর্তন ব্যান্ডউইথকে প্রভাবিত করে না 200 uH লাইন-লাইন |
||||||||
| পাশের হার (সময়) | |||||||||
| বদল | |||||||||
| মডুলেশন | |||||||||
| ব্যান্ডউইথ | |||||||||
| HV ক্ষতিপূরণ | |||||||||
| ন্যূনতম লোড ইন্ডাক্ট্যান্স | |||||||||
| কমান্ড ইনপুট | |||||||||
| খুলতে পারে | প্রোফাইল অবস্থান, ইন্টারপোল করা অবস্থান, প্রোফাইল বেগ, প্রোফাইল টর্ক, হোমিং | ||||||||
| ডিজিটাল অবস্থান | স্টেপ/ডাইরেকশন,সিডব্লিউ/সিসিডব্লিউ স্টেপার কমান্ড (সর্বোচ্চ ২ মেগাহার্জ রেট) | ||||||||
| কোয়াড এ/বি এনকোডার | 20 এমকাউন্ট/সেকেন্ড (চতুর্ভুজ করার পরে),5 এমলাইন/সেকেন্ড | ||||||||
| ডিজিটাল টর্ক এবং বেগ | পিডব্লিউএম,পোলারিটি | পিডব্লিউএম ০-১০০% পোলারিটি=১/০ | |||||||
| পিডব্লিউএম | পিডব্লিউএম ০৫% ±৫০%, কোন মেরু সংকেত প্রয়োজন হয় না | ||||||||
| পিডব্লিউএম ফ্রিকোয়েন্সি রেঞ্জ | ন্যূনতম 1kHz, সর্বোচ্চ 100kHz | ||||||||
| Pw ন্যূনতম ইমপলস প্রস্থ | ২২০ এনএস | ||||||||
| অ্যানালগ টর্ক/দ্রুতি/পজিশন | ±10 vdc,5kΩ ডিরেফারেন্সিয়াল ইনপুট ইম্পেড্যান্স | ||||||||
| ডিজিটাল ইনপুট | |||||||||
| নম্বর টাইপ | 9[IN1] ড্রাইভ সক্ষম ফাংশন নিবেদিত, [IN2] ~ [IN9] প্রোগ্রামযোগ্য 74HC14 +5 Vdc থেকে কাজ করে এমন Schmitt ট্রিগার ইনপুট এ RC ফিল্টার সহ 10 kΩ থেকে +5 Vdc বা [IN5] (নীচে দেখুন) ব্যতীত সকলের জন্য গ্রাউন্ড ভিন-লো ১.৩৫ ভিডিসি,ভিন-এইচআই > ৩.৬৫ ভিডিসি সমস্ত ইনপুটগুলিতে ইনপুট টান-আপ / ডাউন রেজল্টর +5 ভিডিসি বা গাউন্ডের গ্রুপ নির্বাচনযোগ্য সংযোগ রয়েছে 1 ড্রাইভ সক্ষম করার জন্য 330 ইউএস আরসি ফিল্টার সহ ডেডিকেটেড ইনপুট,0 থেকে +24 ভিডিসি ম্যাক্স 3 330 ইউএস আরসি ফিল্টার সহ সাধারণ উদ্দেশ্যযুক্ত আইপুট,0 থেকে +24 ভিডিসি সর্বোচ্চ 1 মোটর তাপমাত্রা সুইচ জন্য মাঝারি গতির ইনপুট,33 মার্কিন আরসি ফিল্টার 4.99 kΩ টানা/টানা,০ থেকে +২৪ ভিডিসি সর্বোচ্চ 4 হাই-স্পিড ইনপুট এবং 100 এনএস আরসি ফিল্টার সহ আউটপুট,0 থেকে +5 ভিডিসি ম্যাক্স |
||||||||
| সমস্ত ইনপুট | |||||||||
| লজিক লেভেল | |||||||||
| টান-আপ, টান-ডাউন নিয়ন্ত্রণ | |||||||||
| সক্ষম করুন[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| ডিজিটাল আউটপুট (নোট ১) | |||||||||
| Numbet টাইপ | 4,বিচ্ছিন্ন নয়,প্রোগ্রামযোগ্য ডায়োডের মাধ্যমে 1 kΩ টানতে +5 Vdc পর্যন্ত বর্তমান-ডুবে যাওয়া MDSFET 300 mAdc সর্বোচ্চ+,30 ve সর্বোচ্চ।ফাংশন প্রোগ্রামযোগ্য ইন্ডাক্টিভ লোড চালানোর জন্য বাহ্যিক ফিব্যাক ডায়োড প্রয়োজন |
||||||||
| [OUT1~4] | |||||||||
| বর্তমান রেটিং | |||||||||
| বর্তমান রেটিং | |||||||||
