AC3-055-09 সার্ভো মোটর কন্ট্রোলার 120W মাইক্রো ই গ্রিটিং রুলার দীর্ঘ জীবন
| উৎপত্তি স্থল | সুঝো চীন |
|---|---|
| পরিচিতিমুলক নাম | America MICROE |
| সাক্ষ্যদান | 195-R3726-01 |
| মডেল নম্বার | MII163OS-20-NR |
| ন্যূনতম চাহিদার পরিমাণ | ১ পিসি |
| মূল্য | $105-$230 |
| প্যাকেজিং বিবরণ | শক্ত কাগজ প্যাকেজিং ect। |
| ডেলিভারি সময় | সাধারণ 5-7 দিন ডেলিভারি, দ্রুত 3-5 দিন, বাল্ক আলোচনা করা |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | আলোচনাযোগ্য |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| ওজন | হালকা | সামগ্রিক মাত্রা | 200*400*603 মিমি |
|---|---|---|---|
| ভোল্টেজ | ২৪ ভোল্ট | বৈশিষ্ট্য | উচ্চ নির্ভুলতা |
| শক্তি | ৩৬ ওয়াট | প্রয়োগ | শিল্প স্বয়ংক্রিয়তা |
| যোগাযোগ ইন্টারফেস | RS485/CAN/USB | ইনপুট ভোল্টেজ | DC24V |
| আউটপুট বর্তমান | 0-5A | আউটপুট পাওয়ার | 120W |
| আউটপুট ভোল্টেজ | DC0-24V | পণ্যের নাম | সার্ভো মোটর কন্ট্রোলার |
| পালস ফ্রিকোয়েন্সি | 0-100KHZ | আকার | 180*140*60 মিমি |
| গতি নিয়ন্ত্রণ পরিসীমা | 0-100% | কাজের তাপমাত্রা | -20~+85℃ |
| বিশেষভাবে তুলে ধরা | AC3-055-09 সার্ভো মোটর নিয়ামক,সার্ভো মোটর কন্ট্রোলার 120W,120W মাইক্রো ই গ্রিটিং রুলার |
||
পণ্যের বর্ণনা
AC3-055-09 মাইক্রো ই গ্রিটিং রুলার সার্ভো মোটর কন্ট্রোলার দীর্ঘ জীবন
পণ্যের বর্ণনাঃ

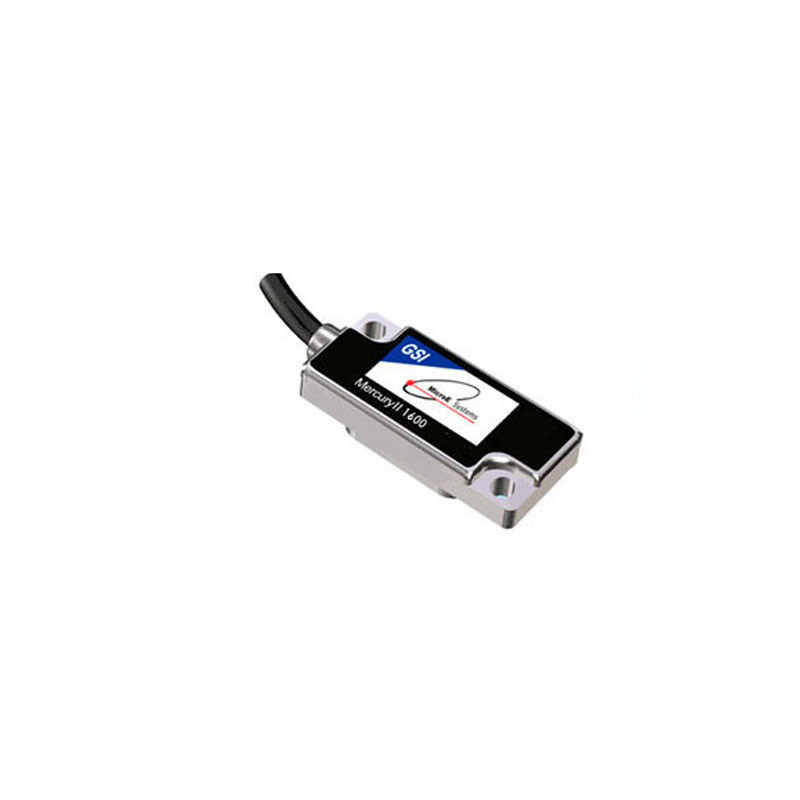

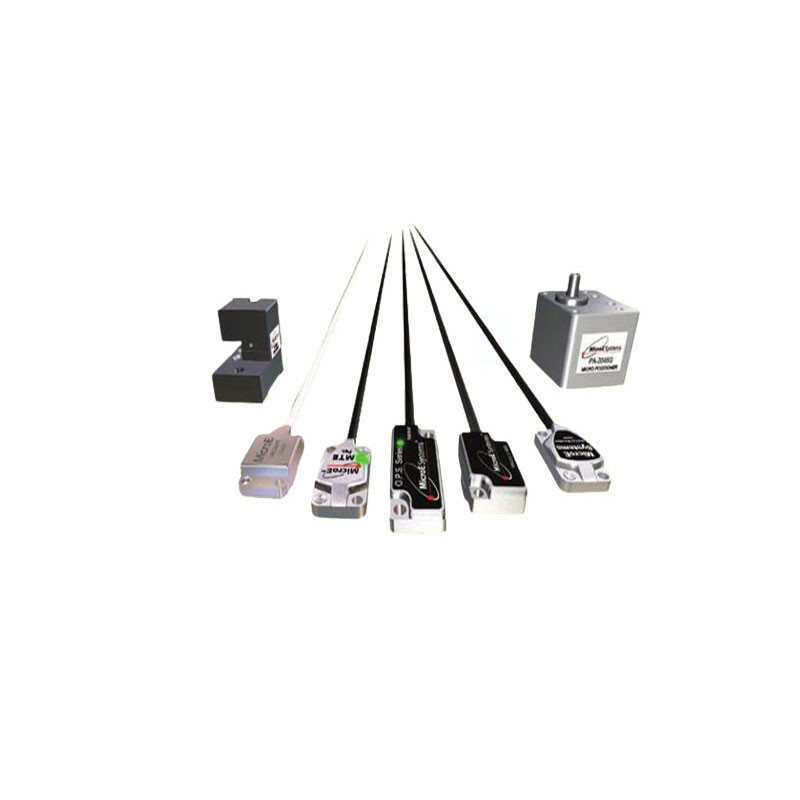

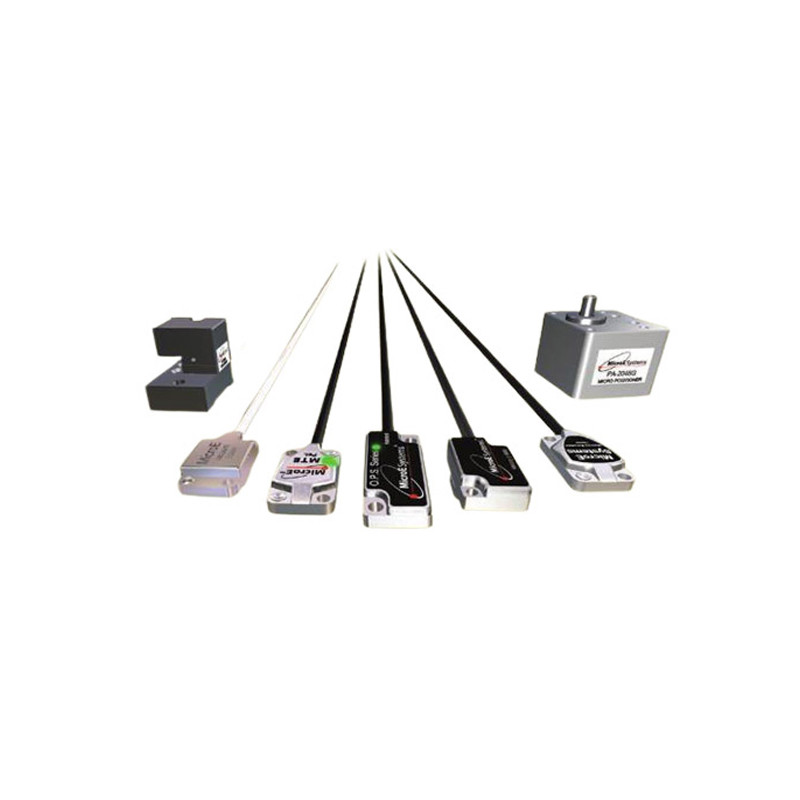

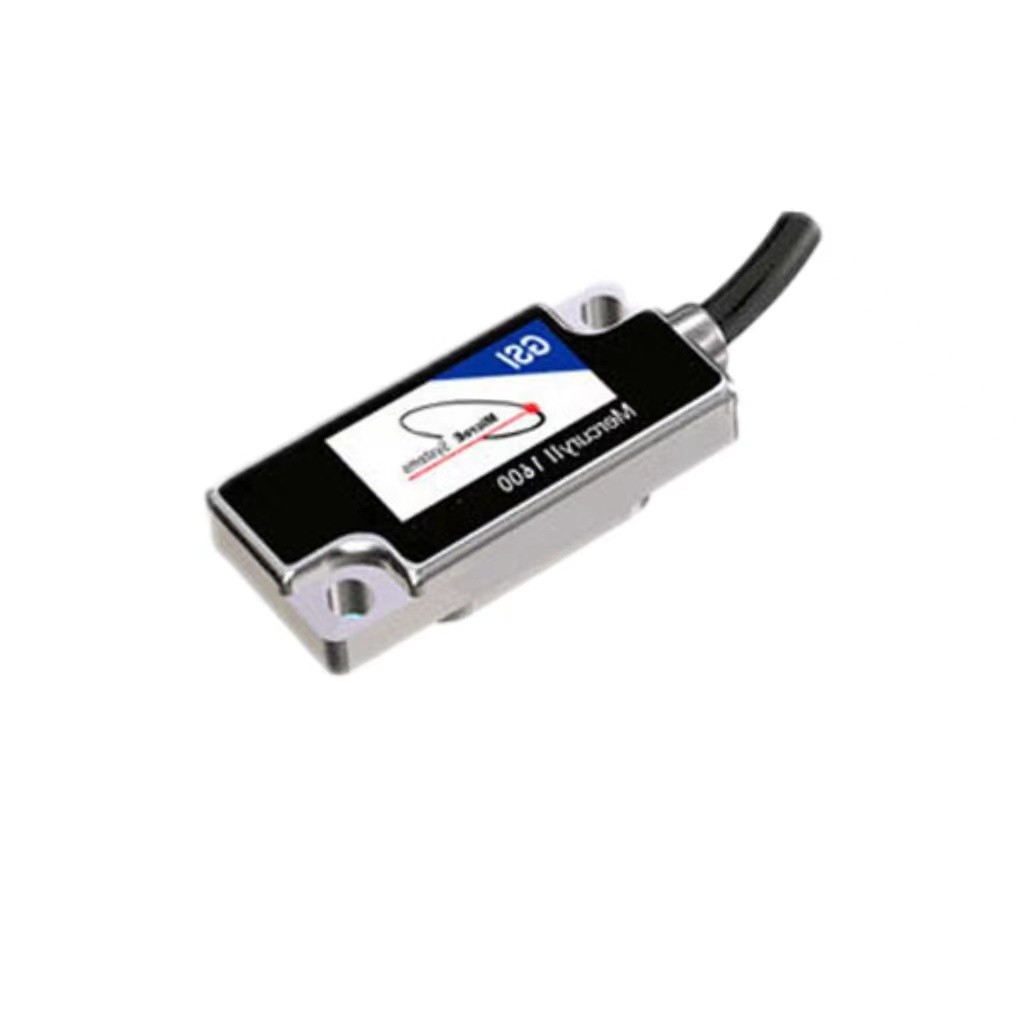

মাইক্রো ই গ্রিডিং রুলার
এটি একটি পরিমাপ ফিডব্যাক ডিভাইস যা গ্রিডের অপটিক্যাল নীতিতে কাজ করে, যা প্রায়ই সংখ্যাসূচক নিয়ন্ত্রণে ব্যবহৃত হয়
যন্ত্রপাতি মেশিনের ক্লোজ লুপ সার্ভো সিস্টেমে, এটি রৈখিক স্থানচ্যুতি বা কোণীয় স্থানচ্যুতি সনাক্ত করতে ব্যবহার করা যেতে পারে।
এটি ডিজিটাল পালসের জন্য পরিমাপ আউটপুট সংকেত,বড় সনাক্তকরণ পরিসীমা সনাক্তকরণ নির্ভুলতা,দ্রুত প্রতিক্রিয়া বৈশিষ্ট্য।
এটি একটি পরিমাপ ফিডব্যাক ডিভাইস যা গ্রিডের অপটিক্যাল নীতিতে কাজ করে, যা প্রায়ই সংখ্যাসূচক নিয়ন্ত্রণে ব্যবহৃত হয়
যন্ত্রপাতি মেশিনের ক্লোজ লুপ সার্ভো সিস্টেমে, এটি রৈখিক স্থানচ্যুতি বা কোণীয় স্থানচ্যুতি সনাক্ত করতে ব্যবহার করা যেতে পারে।
এটি ডিজিটাল পালসের জন্য পরিমাপ আউটপুট সংকেত,বড় সনাক্তকরণ পরিসীমা সনাক্তকরণ নির্ভুলতা,দ্রুত প্রতিক্রিয়া বৈশিষ্ট্য।
| মডেল | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | এসিজে-০৯০-০৯ | AJ-90-12 | ||||
| আউটপুট পাওয়ার | |||||||||
| শীর্ষ স্রোত | ৯৬৩৬ | ১৮ ((১২.৭৩) | ৩ ((২১২) | ৯৬৩৬ | ১২ (৮.৫) | Adc ((Arms, sinusoidal, ± 5% | |||
| সর্বাধিক সময় | 1 | 1 | 1 | 1 | 1 | সেকেন্ড | |||
| ধ্রুব প্রবাহ | ৩(২.১২) | ৬ ((৪.২৪) | ১ ((০.৭১) | ৩(২.১২) | ৬ ((৪.২৪) | Adc ((Arms,sinuscidal), ± 5% | |||
| সর্বাধিক আউটপুট শক্তি | 490 | 970 | 270 | 800 | 1600 | w | |||
| অবিচ্ছিন্ন" " | 163 | 323 | 89 | 267 | 533 | w | |||
| আউটপুট প্রতিরোধের | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| সর্বাধিক আউটপুট ভোটেশন | ভুট্ ০.৯৭*রুট্ ০.৯৭ | ||||||||
| ইনপুট পাওয়ার | |||||||||
| এইচ.এইচ.এ. | ২০-৫৫ | ২০-৫৫ | ২০-৯০ | ২০-৯০ | ২০-৯০ | +ভিডিসি, ট্রান্সফার মেরিলাইড | |||
| শীর্ষ | 9 | 18 | 3 | 9 | 12 | Adc ((১ সেকেন্ড) পিক | |||
| আইকন | 3 | 6 | 1 | 3 | 6 | এডিসি অবিচ্ছিন্ন | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc সর্বোচ্চ | ||||||||
| PWM আউটপুট্রোলস | 3-ফেজ MOSFET ইনভার্টার, 15 কেএইচজেড সেন্টার-ওয়েটেড পিডব্লিউএম, স্পেস-ভেক্টর মডুলেশন ৩০০ কিলোহার্টজ |
||||||||
| প্রকার পিডব্লিউএম রিপল ফ্রিকোয়েন্সি |
|||||||||
| ডিজিটাল কন্ট্রোল | |||||||||
ডিজিটাল কন্ট্রোল লুপ |
বর্তমান, গতি, অবস্থান. 100% ডিজিটাল লুপ নিয়ন্ত্রণ সেকেন্ডারি এনকোডার ইনপুট ব্যবহার করে দ্বৈত লুপ অবস্থান cortrol বর্তমান লুপঃ ১৫ কিলোহার্টজ ((৬৬.৭ ইউএস) গতি, অবস্থান লুপঃ ৩ কিলোহার্টজ ((৩৩৩ ইউএস) সিনোসাইডাল ফিল্ড-ভিত্তিক কন্ট্রোল বা ব্রাশলেস মোটরগুলির জন্য হল থেকে ট্র্যাপিজয়েডাল স্পেস-ভেক্টর মডুলেশন সহ নির্দিষ্ট ওজনযুক্ত পিডব্লিউএইচ বর্তমান লুপঃ2.5 কিলোহার্টজ সাধারণ, ব্যান্ডউইথ টিউনিং এবং লোড ইন্ডাক্ট্যান্সের সাথে পরিবর্তিত হবে বাস ভোল্টেজের পরিবর্তন ব্যান্ডউইথকে প্রভাবিত করে না 200 uH লাইন-লাইন |
||||||||
| পাশের হার (সময়) | |||||||||
| বদল | |||||||||
| মডুলেশন | |||||||||
| ব্যান্ডউইথ | |||||||||
| HV ক্ষতিপূরণ | |||||||||
| ন্যূনতম লোড ইন্ডাক্ট্যান্স | |||||||||
| কমান্ড ইনপুট | |||||||||
| খুলতে পারে | প্রোফাইল অবস্থান, ইন্টারপোল করা অবস্থান, প্রোফাইল বেগ, প্রোফাইল টর্ক, হোমিং | ||||||||
| ডিজিটাল অবস্থান | স্টেপ/ডাইরেকশন,সিডব্লিউ/সিসিডব্লিউ স্টেপার কমান্ড (সর্বোচ্চ ২ মেগাহার্জ রেট) | ||||||||
| কোয়াড এ/বি এনকোডার | 20 এমকাউন্ট/সেকেন্ড (চতুর্ভুজ করার পরে),5 এমলাইন/সেকেন্ড | ||||||||
| ডিজিটাল টর্ক এবং বেগ | পিডব্লিউএম,পোলারিটি | পিডব্লিউএম ০-১০০% পোলারিটি=১/০ | |||||||
| পিডব্লিউএম | পিডব্লিউএম ০৫% ±৫০%, কোন মেরু সংকেত প্রয়োজন হয় না | ||||||||
| পিডব্লিউএম ফ্রিকোয়েন্সি রেঞ্জ | ন্যূনতম 1kHz, সর্বোচ্চ 100kHz | ||||||||
| Pw ন্যূনতম ইমপলস প্রস্থ | ২২০ এনএস | ||||||||
| অ্যানালগ টর্ক/দ্রুতি/পজিশন | ±10 vdc,5kΩ ডিরেফারেন্সিয়াল ইনপুট ইম্পেড্যান্স | ||||||||
| ডিজিটাল ইনপুট | |||||||||
| নম্বর টাইপ | 9[IN1] ড্রাইভ সক্ষম ফাংশন নিবেদিত, [IN2] ~ [IN9] প্রোগ্রামযোগ্য 74HC14 +5 Vdc থেকে কাজ করে এমন Schmitt ট্রিগার ইনপুট এ RC ফিল্টার সহ 10 kΩ থেকে +5 Vdc বা [IN5] (নীচে দেখুন) ব্যতীত সকলের জন্য গ্রাউন্ড ভিন-লো ১.৩৫ ভিডিসি,ভিন-এইচআই > ৩.৬৫ ভিডিসি সমস্ত ইনপুটগুলিতে ইনপুট টান-আপ / ডাউন রেজল্টর +5 ভিডিসি বা গাউন্ডের গ্রুপ নির্বাচনযোগ্য সংযোগ রয়েছে 1 ড্রাইভ সক্ষম করার জন্য 330 ইউএস আরসি ফিল্টার সহ ডেডিকেটেড ইনপুট,0 থেকে +24 ভিডিসি ম্যাক্স 3 330 ইউএস আরসি ফিল্টার সহ সাধারণ উদ্দেশ্যযুক্ত আইপুট,0 থেকে +24 ভিডিসি সর্বোচ্চ 1 মোটর তাপমাত্রা সুইচ জন্য মাঝারি গতির ইনপুট,33 মার্কিন আরসি ফিল্টার 4.99 kΩ টানা/টানা,০ থেকে +২৪ ভিডিসি সর্বোচ্চ 4 হাই-স্পিড ইনপুট এবং 100 এনএস আরসি ফিল্টার সহ আউটপুট,0 থেকে +5 ভিডিসি ম্যাক্স |
||||||||
| সমস্ত ইনপুট | |||||||||
| লজিক লেভেল | |||||||||
| টান-আপ, টান-ডাউন নিয়ন্ত্রণ | |||||||||
| সক্ষম করুন[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| ডিজিটাল আউটপুট (নোট ১) | |||||||||
| Numbet টাইপ | 4,বিচ্ছিন্ন নয়,প্রোগ্রামযোগ্য ডায়োডের মাধ্যমে 1 kΩ টানতে +5 Vdc পর্যন্ত বর্তমান-ডুবে যাওয়া MDSFET 300 mAdc সর্বোচ্চ+,30 ve সর্বোচ্চ।ফাংশন প্রোগ্রামযোগ্য ইন্ডাক্টিভ লোড চালানোর জন্য বাহ্যিক ফিব্যাক ডায়োড প্রয়োজন |
||||||||
| [OUT1~4] | |||||||||
| বর্তমান রেটিং | |||||||||
| বর্তমান রেটিং | |||||||||
এসি৩-০৫৫-০৯ হল মাইক্রো ই সিস্টেমস দ্বারা চালু একটি উচ্চ-কার্যকারিতা গ্রিটিং রুলার সার্ভো মোটর নিয়ামক, যা সুনির্দিষ্ট অবস্থান নিয়ন্ত্রণ এবং গতি অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে ডিজাইন করা হয়েছে।নিম্নলিখিত AC3-055-09 নিয়ামক একটি বিস্তারিত বর্ণনা:
উচ্চ নির্ভুলতা অবস্থান নিয়ন্ত্রণঃ AC3-055-09 নিয়ামকটি উন্নত অবস্থান নিয়ন্ত্রণ প্রযুক্তির সাথে সজ্জিত, যা অত্যন্ত উচ্চ অবস্থানের নির্ভুলতা অর্জন করতে পারে।এটা সঠিকভাবে অবস্থান তথ্য পরিমাপ করতে MicroE এর গ্রিটিং রুলার প্রযুক্তির সাথে মিলিত হয়, যা মাইক্রো মোশন এবং পজিশনিং সক্ষম করে।
বন্ধ ফিডব্যাক সিস্টেমঃ নিয়ামক একটি বন্ধ ফিডব্যাক সিস্টেম গ্রহণ করে, যা রিয়েল-টাইম মনিটরিং এবং মোটর অবস্থানের সমন্বয় করে সিস্টেমটি সর্বদা প্রত্যাশিত অবস্থানে রয়েছে তা নিশ্চিত করে।এটি ত্রুটি এবং অস্থিরতা দূর করতে সাহায্য করে, সিস্টেমের স্থিতিশীলতা এবং নিয়ন্ত্রণ কর্মক্ষমতা উন্নত।
উচ্চ গতির প্রতিক্রিয়াঃ AC3-055-09 নিয়ামকের উচ্চ গতির প্রতিক্রিয়া ক্ষমতা রয়েছে, যা দ্রুত অবস্থান পরিবর্তন এবং সমন্বয় অর্জন করতে পারে।এটি এমন অ্যাপ্লিকেশনগুলিতে খুব গুরুত্বপূর্ণ যা দ্রুত অবস্থান বা স্থানান্তরিত অবস্থানগুলির প্রয়োজন.
একাধিক নিয়ন্ত্রণ মোডঃ নিয়ামক অবস্থান মোড, গতি মোড এবং শক্তি মোড সহ একাধিক নিয়ন্ত্রণ মোড সমর্থন করে।ব্যবহারকারীরা বিভিন্ন ধরণের গতি নিয়ন্ত্রণ অর্জনের জন্য নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত নিয়ন্ত্রণ মোড চয়ন করতে পারেন.
যোগাযোগ ইন্টারফেসঃ AC3-055-09 নিয়ামক বিভিন্ন যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত, যেমন ডিজিটাল ইন্টারফেস, অ্যানালগ ইন্টারফেস, এবং ইউনিভার্সাল ইনপুট / আউটপুট ইন্টারফেস,বাহ্যিক ডিভাইসের সাথে সংযোগ এবং তথ্য বিনিময় অর্জন করতে.
প্রোগ্রামিং নমনীয়তাঃ এই নিয়ামক সমৃদ্ধ প্রোগ্রামিং বিকল্প প্রদান করে, একাধিক প্রোগ্রামিং ভাষা এবং পরিবেশ সমর্থন করে,ব্যবহারকারীদের তাদের নিজস্ব প্রয়োজন অনুযায়ী নিয়ন্ত্রণ এবং কনফিগারেশন কাস্টমাইজ করার অনুমতি দেয়.
অ্যাপ্লিকেশন ক্ষেত্রঃ AC3-055-09 নিয়ামকটি এমন ক্ষেত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে উচ্চ-নির্ভুল অবস্থানের নিয়ন্ত্রণ প্রয়োজন, যেমন অর্ধপরিবাহী উত্পাদন, যথার্থ যন্ত্রপাতি, চিকিৎসা সরঞ্জাম,স্বয়ংক্রিয় উৎপাদন লাইনইত্যাদি।
নির্ভরযোগ্যতা এবং স্থায়িত্বঃ মাইক্রো ই গতি নিয়ন্ত্রণ সমাধানের একটি পেশাদার সরবরাহকারী, যা এর নির্ভরযোগ্যতা এবং স্থায়িত্বের জন্য পরিচিত।AC3-055-09 নিয়ামক নকশা দীর্ঘমেয়াদী স্থিতিশীল অপারেশন এবং উচ্চ নির্ভরযোগ্যতা নিশ্চিত করার জন্য সাবধানে অপ্টিমাইজ করা হয়েছে.
সংক্ষেপে, AC3-055-09 মাইক্রো ই গ্রিটিং রুলার সার্ভো মোটর নিয়ামক উচ্চ নির্ভুলতা, উচ্চ-গতির প্রতিক্রিয়া এবং একাধিক নিয়ন্ত্রণ মোড সহ একটি নিয়ামক।এটি বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত, যথার্থ অবস্থানের নিয়ন্ত্রণের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য স্থিতিশীল এবং নির্ভরযোগ্য গতি নিয়ন্ত্রণ সমর্থন প্রদান করে।
