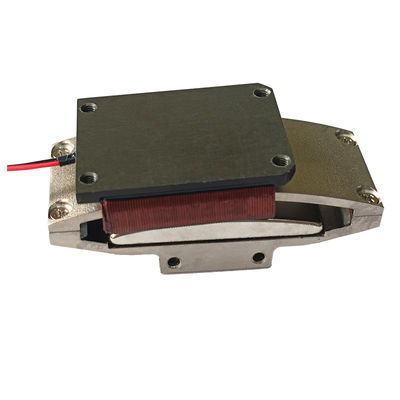

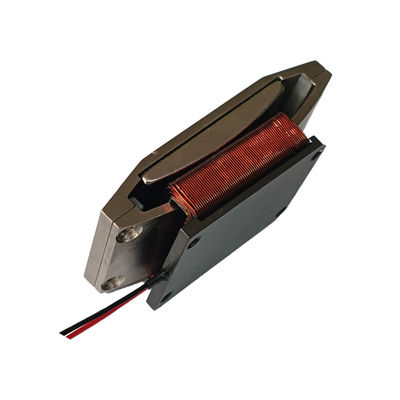

VARS0350 রোটারি ভয়েস কয়েল মোটর উচ্চ স্থিতিশীলতা 3.5Nm 60 ডিগ্রি সুইং অ্যাকুয়েটর

পণ্যের সংক্ষিপ্ত বিবরণ

VARS0350-060-00A হল SUPT MOTION দ্বারা প্রবর্তিত একটি হেভি-ডিউটি সুইং-টাইপ রোটারি ভয়েস কয়েল মোটর, যা বিশেষভাবে প্রশস্ত-কোণ পজিশনিং এবং স্থিতিশীলতার কাজের জন্য ডিজাইন করা হয়েছে যার জন্য উচ্চ টর্কের প্রয়োজন। 25°C তাপমাত্রায়, এই রোটারি ভয়েস কয়েল মোটরটি 60 ডিগ্রি পর্যন্ত একটি ব্যতিক্রমীভাবে প্রশস্ত মোট স্ট্রোক রেঞ্জে 3.5 N·m পিক টর্ক এবং 1.14 N·m কন্টিনিউয়াস টর্ক সরবরাহ করে, যার সর্বোচ্চ ড্রাইভ ভোল্টেজ 25.8 V।
চলমান কয়েলের ওজন 115 গ্রাম এবং অ্যাকচুয়েটর বডির পরিমাপ 115 × 65 × 54.5 মিলিমিটার। VARS সিরিজের সমস্ত ভয়েস কয়েল মোটরের মতো, কয়েলটি সরাসরি চৌম্বক ক্ষেত্রের মধ্যে চলে, যা ডিভাইসটিকে শূন্য ব্যাকল্যাশ এবং কোনও কগিং প্রভাব সহ একটি রৈখিক টর্ক-কারেন্ট সম্পর্ক দেয়, এমনকি এই ধরনের উচ্চ পাওয়ার স্তরেও।
এই মডেলের ভয়েস কয়েল মোটরটি বিশেষভাবে রোটারি সিস্টেমের জন্য ডিজাইন করা হয়েছে যার জন্য ভারী লোড বহন করার সময় বড়-কোণের নড়াচড়ার প্রয়োজন হয়, যেমন বড় স্টিয়ারিং মিরর, ইন্ডাস্ট্রিয়াল ভালভ, ড্যাম্পিং মেকানিজম এবং পজিশনিং গ্যান্ট্রি। শক্তিশালী অ্যালুমিনিয়াম নির্মাণ এবং বড় বিয়ারিং কন্টাক্ট এলাকা রেট করা টর্কের উচ্চ স্থিতিশীলতা নিশ্চিত করে, যখন 10,000-ঘন্টা ডিজাইন লাইফ ক্রমাগতভাবে চালিত সরঞ্জামের মোট মালিকানা খরচ কম রাখে।

সমাধান

শিল্প সরঞ্জামে প্রশস্ত-কোণ রোটারি অ্যাকচুয়েটরগুলি সাধারণত হারমোনিক বা বেল্ট রিডিউসার সহ সার্ভো মোটরের উপর নির্ভর করে। যদিও এই উপাদানগুলি টর্ক সরবরাহ করে, তারা ব্যাকল্যাশ, কমপ্লায়েন্স এবং পর্যায়ক্রমিক ত্রুটিগুলি প্রবর্তন করে, যা পজিশনিং স্থিতিশীলতা হ্রাস করে এবং ধুলোময় পরিবেশে বা উচ্চ চক্র হারের পরিবেশে ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন হয়।
VARS0350-060-00A একটি মোটর এবং একটি রিডিউসারের সমন্বয়কে একটি একক ডাইরেক্ট-ড্রাইভ উপাদান দিয়ে প্রতিস্থাপন করে। কয়েলটি তাৎক্ষণিকভাবে প্রয়োগকৃত কারেন্টের সমানুপাতিক টর্ক তৈরি করে, যা কন্ট্রোল লুপকে 60-ডিগ্রি নড়াচড়ার সম্পূর্ণ পরিসীমা জুড়ে মসৃণ, অত্যন্ত স্থিতিশীল গতি অর্জন করতে সক্ষম করে।
3.5 N·m পিক টর্ক এবং 1.14 N·m কন্টিনিউয়াস টর্ক সহ, এই রোটারি অ্যাকচুয়েটরটি উচ্চ-জড়তা লোডকে দ্রুত ত্বরান্বিত করতে পারে এবং যান্ত্রিক ব্রেকিংয়ের প্রয়োজন ছাড়াই একটি স্থিতিশীল অবস্থান বজায় রাখার জন্য বাহ্যিক বিঘ্ন প্রতিরোধ করতে পারে।
এর প্রশস্ত স্ট্রোক ক্ষমতা অনেক অ্যাপ্লিকেশনে মাল্টি-টার্ন গিয়ার ড্রাইভের প্রয়োজনীয়তা দূর করে, যখন ব্যাকল্যাশ-মুক্ত ম্যাগনেটিক কাপলিং ভালভ মিটারিং, অ্যান্টেনা পয়েন্টিং এবং মিরর জিম্বাল নিয়ন্ত্রণের মতো প্রক্রিয়াগুলিতে দ্বিমুখী পুনরাবৃত্তিযোগ্যতা উন্নত করে। কোনও পরিধান-প্রবণ ট্রান্সমিশন উপাদান ছাড়াই, এই সমাধানটি ডাউনটাইম হ্রাস করে এবং রক্ষণাবেক্ষণকে সহজ করে তোলে—যা বিশেষত কারখানা, যানবাহন বা মহাকাশ পরীক্ষা বেঞ্চগুলিতে চব্বিশ ঘন্টা চালিত সরঞ্জামের জন্য গুরুত্বপূর্ণ।

স্পেসিফিকেশন

প্রয়োগ

এই ভয়েস কয়েল অ্যাকচুয়েটরটি বড়-অ্যাপারচার লেজার সিস্টেম, টেলিস্কোপ বিম গাইড এবং অপটিক্যাল ট্র্যাকিং মাউন্টগুলিতে মিরর পজিশন অ্যাকচুয়েটর হিসাবে কাজ করতে পারে, পাশাপাশি জ্বালানী, শীতলকারী এবং প্রক্রিয়া গ্যাস মিটারিংয়ের জন্য রোটারি ভালভ অ্যাকচুয়েটর হিসাবেও কাজ করতে পারে। এর 60-ডিগ্রি স্ট্রোক এবং উচ্চ স্থিতিশীলতা এটিকে কাঠামোগত কম্পন নিয়ন্ত্রণে ড্যাম্পিং অ্যাকচুয়েটর হিসাবে, মেশিন টুলে রোটারি পজিশনিং সিস্টেমে এবং আনম্যানড এরিয়াল ভেহিকেলগুলিতে (UAVs) ফ্লাইট কন্ট্রোল অ্যাকচুয়েটর হিসাবে ব্যবহারের জন্য উপযুক্ত করে তোলে।
এই ভয়েস কয়েল মোটরটি সেমিকন্ডাক্টর, স্বয়ংচালিত, শিল্প এবং মহাকাশ শিল্পে ব্যাপকভাবে ব্যবহৃত হয় এবং যেখানেই একটি বড়-কোণ, উচ্চ-টর্ক, ব্যাকল্যাশ-মুক্ত রোটারি প্ল্যাটফর্মের প্রয়োজন হয় সেখানেই এটি ব্যবহার করা যেতে পারে। এর রেট করা কন্টিনিউয়াস টর্ক রেঞ্জের মধ্যে, মোটরটি কন্টিনিউয়াস অসিলেশন সমর্থন করে, যা এটিকে কনট্যুর স্ক্যানিং এবং পরীক্ষার জন্য উপযুক্ত করে তোলে; এর রুক্ষ হাউজিং মোবাইল ইনস্টলেশন পরিবেশে শক এবং কম্পন সহ্য করতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: VARS0350-060-00A কোন লোডগুলি ড্রাইভ করতে পারে?

25°C তাপমাত্রায় 3.5 N·m পিক টর্ক এবং 1.14 N·m কন্টিনিউয়াস টর্ক সহ, অ্যাকচুয়েটরটি মাঝারি জড়তা সহ মিরর, ভালভ এবং গ্যান্ট্রিগুলি ড্রাইভ করে। সঠিক ত্বরণ লোডের জড়তা এবং ড্রাইভার থেকে উপলব্ধ কারেন্টের উপর নির্ভর করে।

প্রশ্ন ২: এই মডেলের মোট স্ট্রোক কত?

মোট স্ট্রোক 60 ডিগ্রি, যা VARS সিরিজের অন্যতম প্রশস্ত। ছোট পরিসরের প্রয়োজনের জন্য, যান্ত্রিক এবং বৈদ্যুতিক উভয় কোণ সীমাবদ্ধতা উপলব্ধ।

প্রশ্ন ৩: একটি হোল্ডিং পজিশনে উচ্চ স্থিতিশীলতা কীভাবে অর্জন করা হয়?

স্থিতিশীলতা ডাইরেক্ট-ড্রাইভ ভয়েস কয়েল নীতি থেকে আসে: টর্ক কারেন্টের সমানুপাতিক, কোনও ঘর্ষণ, ব্যাকল্যাশ বা কগিং ছাড়াই, তাই একটি ক্লোজড-লুপ কন্ট্রোলার কোনও শিকার ছাড়াই স্ট্রোকের মধ্যে যেকোনো কোণে শ্যাফটকে দৃঢ়ভাবে ধরে রাখতে পারে।

প্রশ্ন ৪: লিড টাইম এবং কাস্টমাইজেশন বিকল্পগুলি কী কী?

ন্যূনতম অর্ডারের পরিমাণ 1 পিস। নমুনাগুলি 3-5 কার্যদিবসের মধ্যে সরবরাহ করা হয় এবং উৎপাদন অর্ডারগুলি 15-25 দিনের মধ্যে সরবরাহ করা হয়। OEM প্রয়োজনীয়তার জন্য কাস্টম স্ট্রোক, ড্রাইভ ভোল্টেজ, শ্যাফট কনফিগারেশন এবং মাউন্টিং মাত্রা উপলব্ধ।
