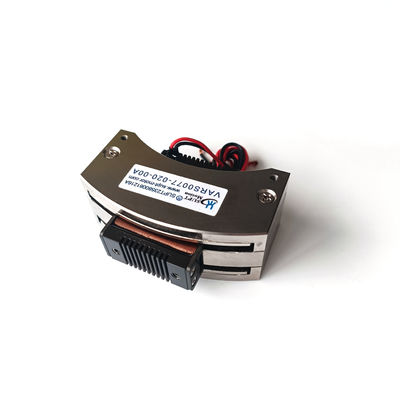

VARS0077 রোটারি ভয়েস কয়েল মোটর উচ্চ ত্বরণ 0.77Nm 20deg সুইং অ্যাকচুয়েটর

পণ্যের বিবরণ

VARS0077-020-00A হল SUPT MOTION দ্বারা নির্মিত একটি উচ্চ-ত্বরণযুক্ত সুইং-টাইপ রোটারি ভয়েস কয়েল মোটর, যা অল্প স্ট্রোকের উপর অত্যন্ত দ্রুত কৌণিক স্থানচ্যুতির জন্য উপযুক্ত। 25°C তাপমাত্রায়, এই সুইং-টাইপ ভয়েস কয়েল মোটর 0.77 N·m পিক টর্ক এবং 0.63 N·m কন্টিনিউয়াস টর্ক সরবরাহ করে, যার মোট স্ট্রোক 20 ডিগ্রি এবং সর্বোচ্চ ড্রাইভ ভোল্টেজ 6.7 V।
চলমান কয়েলের ওজন 66 গ্রাম এবং সামগ্রিক মাত্রা 75 × 50 × 30 মিলিমিটার। ডাইরেক্ট-ড্রাইভ ডিজাইন মানে কয়েল হল একমাত্র চলমান অংশ: বৈদ্যুতিক ইনপুট এবং যান্ত্রিক আউটপুটের মধ্যে কোনও গিয়ার, বেল্ট বা ব্রাশ নেই, তাই প্রতিটি অ্যাম্পিয়ার কারেন্ট ট্রান্সমিশন সিস্টেমের বিলম্ব দ্বারা প্রভাবিত না হয়ে সরাসরি টর্কে রূপান্তরিত হয়।
এই সুইং অ্যাকচুয়েটরটি স্বল্প, দ্রুত এবং অত্যন্ত পুনরাবৃত্তিমূলক গতির জন্য ডিজাইন করা হয়েছে যেখানে থ্রুপুট গুরুত্বপূর্ণ। উচ্চ পিক টর্ক এবং মাঝারি ভরের সমন্বয় কৌণিক ত্বরণ সক্ষম করে যা পিক-অ্যান্ড-প্লেস মেকানিজম, সর্টিং গেট এবং স্ক্যানিং উপাদানগুলিকে মিলিসেকেন্ডের মধ্যে প্রতিটি চক্র সম্পন্ন করতে দেয়, যখন শক্তিশালী অ্যালুমিনিয়াম হাউজিং উচ্চ-গতির অপারেশনের সময় উপাদানের দৃঢ়তা নিশ্চিত করে।

সমাধান

দ্রুত উৎপাদন যন্ত্রাংশ প্রায়শই অ্যাকচুয়েটরগুলির কারণে সাইকেল সময় হারায় যা খুব ধীরে ধীরে চলে বা প্রতিটি ধাপের পরে অনুরণিত হয়। নিউম্যাটিক প্যাডেল, স্টেপার এবং গিয়ারবক্স সহ ছোট ডিসি মোটরগুলি কমপ্লায়েন্স এবং সেটলিং বিলম্ব যোগ করে যা একটি মেশিন প্রতি মিনিটে কতগুলি অপারেশন করতে পারে তা সীমিত করে।
VARS0077-020-00A একটি উচ্চ-ত্বরণযুক্ত ভয়েস কয়েল টপোলজি দিয়ে সমস্যা সমাধান করে। যেহেতু টর্ক-টু-কারেন্ট অনুপাত ধ্রুবক এবং রোটর জড়তা কম, তাই মোটরটিকে দ্রুত ত্বরণ, তাৎক্ষণিকভাবে বিপরীত এবং সামান্য ওভারশুট সহ লক্ষ্যে থামার জন্য আক্রমণাত্মক কারেন্ট প্রোফাইল দিয়ে চালিত করা যেতে পারে। 20-ডিগ্রী স্ট্রোক ডিফ্লেক্টর মিরর, সর্টিং ফ্ল্যাপ, টেনশনার এবং অনুরূপ মেকানিজমগুলির জন্য একটি ব্যবহারিক ভ্রমণ যা দুটি বা তিনটি অবস্থানের মধ্যে চলাচল করে।
যান্ত্রিক হ্রাসের অনুপস্থিতির অর্থ হল কোনও ব্যাকল্যাশ নেই যা কম্পন সৃষ্টি করে এবং লক্ষ লক্ষ চক্র ধরে কোনও তৈলাক্ত অংশ ক্ষয় হয় না। অবিচ্ছিন্ন সেবায় মোটরটি তার 0.63 N·m কন্টিনিউয়াস টর্ক এনভেলপের মধ্যে কাজ করে এবং অ্যালুমিনিয়াম ফ্রেমের মাধ্যমে সংক্ষিপ্ত তাপীয় পথ উইন্ডিং তাপমাত্রা নিয়ন্ত্রণে রাখে। প্রকৌশলীরা একটি দ্রুত, পুনরাবৃত্তিমূলক এবং রক্ষণাবেক্ষণ-মুক্ত রোটারি অক্ষ পান যা স্ট্যান্ডার্ড সার্ভো ড্রাইভারগুলির সাথে একীভূত করা সহজ।

স্পেসিফিকেশন

প্রয়োগ

সাধারণ ব্যবহারগুলির মধ্যে রয়েছে লেজার প্রক্রিয়াকরণে উচ্চ-ফ্রিকোয়েন্সি ডিফ্লেক্টর মিরর, প্রিন্টিং এবং প্যাকেজিং লাইনে স্পন্দিত উপাদান, উচ্চ-গতির সর্টিং গেট, ফিডার শাটল এবং টেস্ট প্রোব যা পরিমাপের অবস্থানগুলির মধ্যে দ্রুত পদক্ষেপ নিতে হয়। অ্যাকচুয়েটরটি সেমিকন্ডাক্টর, স্বয়ংচালিত, শিল্প এবং মহাকাশ খাত জুড়ে রোটারি ভালভ এবং ড্যাম্পিং অ্যাকচুয়েটর, রোটারি পজিশনিং সিস্টেম এবং ফ্লাইট কন্ট্রোল অ্যাকচুয়েটরগুলিতেও সমানভাবে ব্যবহৃত হয়।
এই অ্যাপ্লিকেশনগুলির প্রতিটির জন্য 20-ডিগ্রী স্ট্রোক একটি লিভার, ভেন বা আয়না তার দরকারী পরিসরের মধ্য দিয়ে সরানোর জন্য যথেষ্ট দীর্ঘ, যখন উচ্চ ত্বরণ কমান্ডগুলির মধ্যে ডেড টাইম অত্যন্ত সংক্ষিপ্ত রাখে। ইউনিটটি অবিচ্ছিন্ন স্পন্দন ডিউটিতেও ভাল পারফর্ম করে যেমন ডিথারিং এবং কম্পন বাতিলকরণ, যেখানে এর জিরো-ব্যাকল্যাশ নির্মাণ যান্ত্রিক লিঙ্কেজের জীবনকাল কমিয়ে দেয় এমন প্রভাব এবং পরিধান এড়িয়ে যায়। কাস্টম স্ট্রোক সীমা, কয়েল ভোল্টেজ এবং মাউন্টিং ইন্টারফেসগুলি মূল-সরঞ্জাম প্রস্তুতকারকদের জন্য প্রকৌশলী করা যেতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: VARS0077-020-00A কত দ্রুত চলতে পারে?

0.77 N·m পিক টর্ক 66 গ্রাম কয়েল চালিত করার সাথে, অ্যাকচুয়েটরটি খুব উচ্চ কৌণিক ত্বরণ অর্জন করে এবং একটি কারেন্ট-মোড সার্ভো ড্রাইভারের সাথে ব্যবহার করা হলে সাধারণ স্বল্প-স্ট্রোক মুভগুলি কম মিলিসেকেন্ড রেঞ্জে স্থির হয়।

প্রশ্ন ২: মোট স্ট্রোক কত?

স্ট্যান্ডার্ড মোট স্ট্রোক হল 20 ডিগ্রি। ছোট ভ্রমণ বা একটি সংজ্ঞায়িত কেন্দ্র অবস্থানের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য যান্ত্রিক শেষ স্টপ এবং কন্ট্রোলার-ভিত্তিক কোণ সীমা সরবরাহ করা যেতে পারে।

প্রশ্ন ৩: এটি কি অবিচ্ছিন্ন স্পন্দনে চলতে পারে?

হ্যাঁ। 25°C তাপমাত্রায় 0.63 N·m কন্টিনিউয়াস টর্ক রেটিং এর মধ্যে অবিচ্ছিন্ন দ্বিমুখী স্পন্দন অনুমোদিত, যা অতিরিক্ত গরম না করে ডিথারিং, স্ক্যানিং এবং কম্পন-ড্যাম্পিং ডিউটি ​​কভার করে।

প্রশ্ন ৪: এই মোটরে ব্যাকল্যাশ কেন নেই?

কয়েলটি চৌম্বক ক্ষেত্রের ভিতরে আউটপুটকে সরাসরি চালিত করে, তাই ডিজাইনে কোনও গিয়ার, বেল্ট বা কাপলিং নেই। যান্ত্রিক ব্যাকল্যাশ এবং কগিং টর্ক তাই নির্মাণের মাধ্যমে দূর হয়, সমন্বয়ের মাধ্যমে নয়।

প্রশ্ন ৫: কী ডেলিভারি এবং সহায়তা বিকল্প উপলব্ধ?

ন্যূনতম অর্ডারের পরিমাণ হল 1 পিস। নমুনাগুলি 3-5 কার্যদিবসের মধ্যে পাঠানো হয় এবং উৎপাদন অর্ডারগুলি 15-25 দিনের মধ্যে পাঠানো হয়। SUPT MOTION OEM প্রকল্পগুলির জন্য ড্রাইভার ব্যবহারকারী গাইড এবং কাস্টমাইজেশন পরিষেবা সরবরাহ করে।
