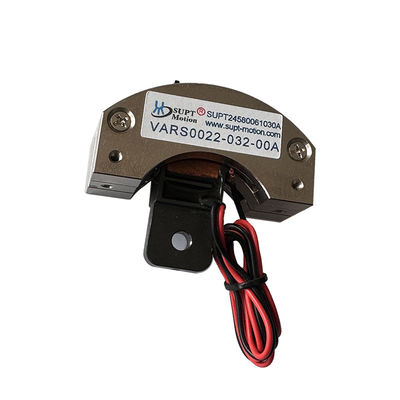

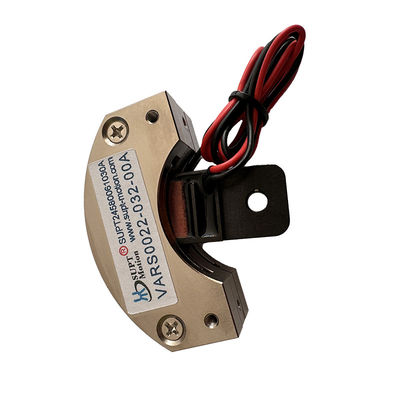

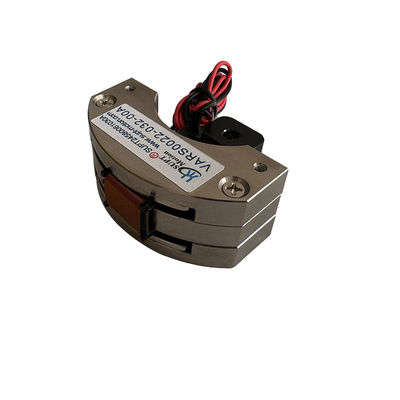

VARS0022 মাইক্রো সাইজ রোটারি ভয়েস কয়েল মোটর উচ্চ স্থিতিশীলতা 0.22Nm 32 ডিগ্রি অ্যাকচুয়েটর

পণ্যের সংক্ষিপ্ত বিবরণ

VARS0022-032-00A একটি কম্প্যাক্ট সুইং-টাইপ ঘূর্ণনশীল ভয়েস কয়েল মোটর যা SUPT MOTION দ্বারা চালু করা হয়েছে, যা বিশেষভাবে সংকীর্ণ স্থানে সুনির্দিষ্ট কৌণিক অবস্থান নির্ধারণের জন্য ডিজাইন করা হয়েছে।এই ঘূর্ণনশীল ভয়েস কয়েল মোটর একটি শীর্ষ টর্ক 0 প্রদান করে.22 N·m এবং একটি সর্বাধিক ড্রাইভ ভোল্টেজ 15.5 ভোল্টের সাথে 32 ডিগ্রী মোট ভ্রমণ পরিসীমা উপর 0.12 N·m একটি অবিচ্ছিন্ন টর্ক।
মাত্র 60 × 60 × 36 মিমি পরিমাপ করে এবং কেবল 21.5 গ্রাম ওজনের একটি চলমান কয়েল সহ, এই মোটরটি বর্তমানে যন্ত্র-গ্রেড অ্যাপ্লিকেশনগুলির জন্য উপলব্ধ সবচেয়ে হালকা কোণ-সীমাবদ্ধ ঘূর্ণন actuators।এর সরাসরি ড্রাইভ ডিজাইন ধন্যবাদ, রোটারটি তাত্ক্ষণিকভাবে বর্তমান কমান্ডগুলিতে সাড়া দেয় এবং গিয়ারযুক্ত মোটরগুলিতে সাধারণ প্রতিক্রিয়া সমস্যা থেকে মুক্ত।
যেহেতু টর্ক প্রবাহের সাথে রৈখিকভাবে বৃদ্ধি পায় এবং কোনও ব্রাশ পরিধান হয় না, এই ভয়েস-কয়েল অ্যাকচুয়েটর 10,000 ঘন্টার নামমাত্র পরিষেবা জীবন জুড়ে মসৃণ, পুনরাবৃত্তিযোগ্য গতি সরবরাহ করে।অ্যালুমিনিয়াম খাদ হাউজিং চমৎকার তাপ dissipation এবং শিল্প এবং পরীক্ষাগার উভয় পরিবেশে coil এবং চুম্বক সমাবেশ রক্ষা করে.

সমাধান

কম্প্যাক্ট যন্ত্রের ডিজাইনারদের প্রায়ই একটি ঘূর্ণনশীল প্ল্যাটফর্মের প্রয়োজন হয় যা অপটিক্যাল উপাদান বা সেন্সরগুলির পাশে মাউন্ট করার জন্য যথেষ্ট ছোট, তবে পরিমাপের সময় তার কোণ বজায় রাখার জন্য যথেষ্ট স্থিতিশীল।মাইক্রো-স্টিপার মোটর শুধুমাত্র ওজন যোগ করে না কিন্তু ক্রমাগত স্ট্যান্ডিং বর্তমান গ্রাস এবং সংবেদনশীল payloads হস্তক্ষেপ যে cogging ripple উৎপন্ন.
VARS0022-032-00A একটি বিকল্প প্রস্তাব করেঃ একটি অন্তর্নির্মিত, অত্যন্ত স্থিতিশীল মাইক্রোঅ্যাক্টুয়েটর। কয়েলটি সরাসরি চৌম্বকীয় ক্ষেত্রের মধ্যে চালিত হয়, তাই মোটরের শূন্য প্রতিক্রিয়া এবং শূন্য ধরে রাখার টর্ক রয়েছে;নিম্ন গতিশীল ভর একটি পর্যাপ্ত উচ্চ যান্ত্রিক অনুরণন ফ্রিকোয়েন্সি নিশ্চিত করে, একটি দ্রুত এবং ভাল-ডাম্পেড স্থিতিশীল-অবস্থা প্রতিক্রিয়া সক্ষম। ধরে রাখা টর্ক ইলেক্ট্রোম্যাগনেটিকভাবে সরবরাহ করা হয় এবং শুধুমাত্র একটি মাঝারি অবিচ্ছিন্ন বর্তমান বজায় রাখার প্রয়োজন,যান্ত্রিক ব্রেকিংয়ের প্রয়োজন ছাড়াই সিস্টেমটিকে শক্ত কোণীয় লকিং অর্জন করতে সক্ষম করে.
এই সমাধানটি ইঞ্জিনিয়ারদের মাত্র তিনটি উপাদান ব্যবহার করে একটি অত্যন্ত স্থিতিশীল কোণীয় অবস্থান লুপ তৈরি করতে সক্ষম করেঃ actuator, একটি বর্তমান পরিবর্ধক, এবং একটি কোণ সেন্সর।পূর্বাভাসযোগ্য টর্ক ধ্রুবক tuning প্রক্রিয়া সহজতর, এবং প্রকল্পের স্কেল আপ হিসাবে, একই নিয়ন্ত্রণ কোড বিভিন্ন আকারের VARS racks উপর পুনরায় ব্যবহার করা যেতে পারে।এবং রক্ষণাবেক্ষণ মুক্ত গতির অক্ষ যা আধুনিক অপটিক্যাল এবং পরীক্ষার সরঞ্জামগুলির নির্ভুলতার প্রত্যাশা পূরণ করতে সক্ষম.

বিশেষ উল্লেখ

প্রয়োগ

এই মাইক্রো আকারের ঘূর্ণনশীল ভয়েস কয়েল মোটরটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে বোর্ডের স্থানটি মিলিমিটারে পরিমাপ করা হয়ঃ অপটিক্যাল ফিল্টার হুইল, মিনি-গিমবাল স্থিতিস্থাপক, অটোফোকাস সহায়তা প্রক্রিয়া,প্রিন্ট হেড রেজল্টার এবং কমপ্যাক্ট ভ্যালভ পজিশনারএটি সেমিকন্ডাক্টর হ্যান্ডলিং সরঞ্জাম, ল্যাবরেটরি অটোমেশন এবং মেডিকেল যন্ত্রপাতিগুলিতেও ব্যবহৃত হয় যার জন্য উচ্চ স্থিতিশীলতার সাথে একটি ছোট, পরিষ্কার কৌণিক পর্যায়ে প্রয়োজন।
৩২ ডিগ্রি ভ্রমণ বেশিরভাগ সেন্সর সারিবদ্ধকরণ এবং সুইচিং প্রক্রিয়াগুলির জন্য প্রয়োজনীয় পরিস্রাবণকে আচ্ছাদিত করে, যখন হালকা কয়েলটি নরম, দোলন-মুক্ত চলাচলকে সক্ষম করে যা প্রতিবেশী উপাদানগুলিকে নাড়া দেয় না।ঘূর্ণন ভালভ এবং ডাম্পিং অ্যাপ্লিকেশনগুলিতে মোটর মসৃণ টর্ক মডুলেশন সরবরাহ করে, এবং ঘূর্ণনশীল অবস্থান নির্ধারণ সিস্টেমে এটি একটি সুনির্দিষ্ট সীমিত-কোণ সূচক হিসাবে কাজ করে।SUPT MOTION ক্ষুদ্র থেকে উচ্চ টর্ক শিল্প শ্রেণীর ফ্রেম মাপ একই সুইং টাইপ ভয়েস কয়েল প্রযুক্তি উপলব্ধ করা হয়.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ VARS0022-032-00A কতটা কম্প্যাক্ট?

বাইরের ফ্রেমের মাপ 60 × 60 × 36 মিমি এবং চলমান কয়েল মাত্র 21.5 গ্রাম ওজন করে যা এটিকে হ্যান্ডহেল্ড যন্ত্রের ভিতরে ইনস্টল করার জন্য উপযুক্ত করে তোলে,অপটিক্যাল মডিউল এবং কমপ্যাক্ট অটোমেশন সেট.

প্রশ্ন ২: এই মোটরকে স্থির কোণে স্থিতিশীল করে তোলে কী?

উচ্চ স্থিতিশীলতা সরাসরি ড্রাইভ ভয়েস কয়েল নকশা থেকে আসেঃ টর্ক বর্তমানের সাথে আনুপাতিক, ড্রাইভ পথে কোনও ঘর্ষণ বা প্রতিক্রিয়া নেই,এবং নিম্ন ইনার্টিয়া কয়েল servo লুপ সীমানা চক্র বা ড্রিফট ছাড়া দৃঢ়ভাবে কমান্ড কোণ রাখা অনুমতি দেয়.

প্রশ্ন ৩ঃ মোটরটি কি অবিচ্ছিন্নভাবে দোলতে পারে?

হ্যাঁ, 25 ডিগ্রি সেলসিয়াসে অবিচ্ছিন্ন টর্চ নামক 0.12 এন · এম এর মধ্যে, অ্যাকচুয়েটর স্ক্যানিং, ডাইটারিং বা পাম্পিংয়ের জন্য অবিচ্ছিন্ন দ্বি-পন্থী দোলনায় চলতে পারে,তার জীবনকাল সীমিত করার জন্য কোনও ব্রাশ পরিধান ছাড়াই.

প্রশ্ন 4: কোন ফিডব্যাক ডিভাইস ব্যবহার করা উচিত?

অপটিক্যাল এনকোডার, চৌম্বকীয় এনকোডার বা ক্যাপাসিটিভ সেন্সর প্রয়োজনীয় রেজোলিউশনের উপর নির্ভর করে আউটপুট শ্যাফ্টে মাউন্ট করা যেতে পারে।তাই অধিকাংশ স্ট্যান্ডার্ড সার্ভো টিউনিং পদ্ধতি প্রয়োগ.

প্রশ্ন 5: এই মডেলের জন্য কাস্টমাইজেশন উপলব্ধ?

হ্যাঁ, স্ট্রোক কোণ, ড্রাইভ ভোল্টেজ, কয়েল সমাপ্তি, শ্যাফট বিবরণ এবং মাউন্ট গর্ত OEM প্রোগ্রামের জন্য অভিযোজিত করা যেতে পারে।সর্বনিম্ন অর্ডার 1 টুকরা এবং নমুনা সাধারণত 3-5 কার্যদিবসের মধ্যে পাঠানো হয়.
