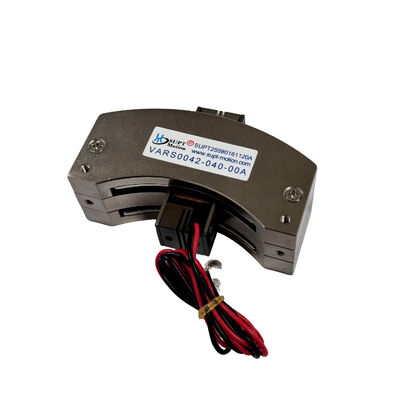

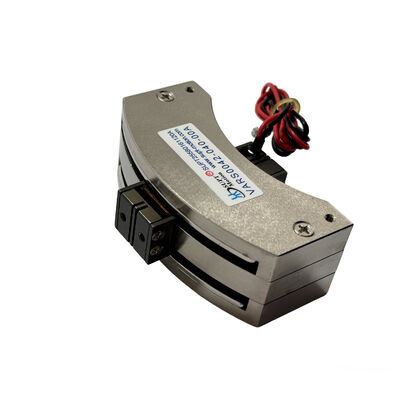

VARS0042 রোটারি ভয়েস কয়েল মোটর ফাস্ট মিরর কন্ট্রোল 0.42Nm 40deg অ্যাকচুয়েটর

পণ্যের সংক্ষিপ্ত বিবরণ

VARS0042-040-00A একটি সুইং-টাইপ ঘূর্ণনশীল ভয়েস কয়েল মোটর যা সরাসরি ড্রাইভ, কোণ-সীমিত গতির জন্য SUPT MOTION দ্বারা বিকাশিত। 25 °C এ এই সুইং-টাইপ ভয়েস কয়েল মোটরটি 0 এর একটি শীর্ষ টর্ক সরবরাহ করে।42 N·m এবং 0 এর অবিচ্ছিন্ন টর্ক.38 N · m 40 ডিগ্রি মোট স্ট্রোক পরিসীমা উপর, শুধুমাত্র 3.5 ভোল্ট সর্বোচ্চ নামমাত্র ড্রাইভ ভোল্টেজ সঙ্গে।
চলমান কয়েল শুধুমাত্র 38 গ্রাম ওজনের এবং গিয়ার, বেল্ট বা ব্রাশের প্রয়োজন ছাড়াই চৌম্বকীয় ক্ষেত্রে ঘোরাফেরা করে; ফলস্বরূপ, আউটপুট শ্যাফ্ট প্রায় তাত্ক্ষণিকভাবে ড্রাইভ বর্তমানের প্রতিক্রিয়া জানায়,এবং কোন যান্ত্রিক প্রতিক্রিয়া নেইএর ফ্রেমের মাত্রা 82 × 53.6 × 30.3 মিলিমিটার, এটি কম্প্যাক্ট অপটিক্যাল মডিউল এবং স্ক্যানিং হেডগুলিতে ইনস্টল করার অনুমতি দেয়।
এই সুইং actuator একটি কোণ-সীমিত টর্ক মোটর নীতির উপর ভিত্তি করে তৈরি করা হয়ঃ উত্পন্ন টর্ক কয়েল বর্তমান আনুপাতিক হয়,ডিভাইসকে সহজেই নিয়ন্ত্রণযোগ্য এবং কোগিং এফেক্ট মুক্ত লিনিয়ার বৈশিষ্ট্য প্রদান করে.

সমাধান

রশ্মি পরিচালনা এবং স্ক্যানিং সিস্টেমগুলি কৌণিক actuators উপর কঠোর চাহিদা স্থাপন করেঃ আয়না দ্রুত তাদের কমান্ড অবস্থান পৌঁছাতে হবে, oscillation ছাড়া স্থির,এবং লেজার অপারেশন সময় উচ্চ স্থিতিশীলতা সঙ্গে তাদের কোণ বজায় রাখাগ্যালভানোমিটার কন্ট্রোলারগুলিতে ব্যবহৃত সুইচিং ফ্রিকোয়েন্সিগুলিতে, গিয়ার মোটর এবং স্টেপার ড্রাইভগুলি প্রায়শই প্রতিক্রিয়া, অনুরণন এবং অতিরিক্ত উত্তাপের মতো সমস্যার মুখোমুখি হয়।
VARS0042-040-00A এর ফ্রেমহীন ভয়েস কয়েল আর্কিটেকচারের মাধ্যমে এই প্রয়োজনীয়তা পূরণ করে। টর্ক এবং বর্তমানের মধ্যে আনুপাতিক সম্পর্কের কারণে, এর কম ভর সহ,এই সুইং-টাইপ অ্যাকচুয়েটরটি তার আকারের জন্য অত্যন্ত উচ্চ ত্বরণ অর্জন করে এবং, যখন বর্তমান-মোড ড্রাইভারের সাথে ব্যবহার করা হয়, কয়েক মিলিসেকেন্ডের মধ্যে লক্ষ্য কোণে পৌঁছাতে পারে।
যেহেতু কোনও যান্ত্রিক হ্রাস প্রক্রিয়া নেই, প্রতিক্রিয়া শূন্য; এদিকে, 3.5 ভোল্টের কম কয়েল ভোল্টেজ শক্তি খরচ কম রাখে,ক্রমাগত স্ক্যানের সময় মোটরকে শীতল রাখতে দেয়.
সিস্টেম ডিজাইনার একটি এনকোডার বা ক্যাপাসিটিভ সেন্সর ব্যবহার করে actuator এর বন্ধ অবস্থানের চারপাশে লুপ বন্ধ করতে পারেন,এইভাবে সমগ্র 40 ডিগ্রী পরিসীমা জুড়ে মসৃণ এবং পুনরাবৃত্তিযোগ্য কৌণিক গতি অর্জনএর রৈখিক টর্ক বৈশিষ্ট্যগুলি সার্ভো-টিউনিং প্রক্রিয়াটিকে সহজ করে তোলে এবং জটিল ক্ষতিপূরণ টেবিলগুলির প্রয়োজনীয়তা দূর করে।এইভাবে উচ্চ গতির আয়না নিয়ন্ত্রণ অ্যাপ্লিকেশন জন্য উন্নয়ন সময় কমাতে.

বিশেষ উল্লেখ

প্রয়োগ

VARS0042-040-00A সাধারণত লেজার মার্কিং এবং খোদাইয়ের জন্য গ্যালভানোমিটার স্ক্যানার সহ বিভিন্ন ধরণের লেজার প্রযুক্তি সরঞ্জামগুলিতে একটি আয়না অবস্থান actuator হিসাবে ইনস্টল করা হয়,লেজার কাটিয়া এবং ওয়েল্ডিংয়ের জন্য বিম স্টিয়ারিং ডিভাইসএর বিস্তৃত 40 ডিগ্রি স্ট্রোক এবং কম ড্রাইভ ভোল্টেজ এটিকে সেমিকন্ডাক্টর, অটোমোটিভ, শিল্প,রোটারি ভালভ এবং ডিম্পিং অ্যাকচুয়েটর হিসেবে ব্যবহারের জন্য, ঘূর্ণনশীল পজিশনিং সিস্টেম, এবং ফ্লাইট কন্ট্রোল অ্যাকচুয়েটর।
উপরের সমস্ত অ্যাপ্লিকেশনগুলিতে এই actuator একই সুবিধা প্রদান করেঃ মিলিসেকেন্ড স্তরের স্থিতিশীলতার সময় সহ দ্রুত আয়না নিয়ন্ত্রণ,স্থিতিশীল টর্চ, বহিরাগত কম্পন সহ্য করতে সক্ষম, এবং একটি কম্প্যাক্ট শরীর যা অপটিক্যাল বেঞ্চ বিন্যাসকে সহজ করে তোলে। মোটরটি তার অবিচ্ছিন্ন টর্ক নামকরণের মধ্যে অবিচ্ছিন্ন দ্বি-পন্থী দোলকে সহ্য করতে পারে, যা এটিকে জাইটার, ট্র্যাকিং,এবং স্ক্যানিং অ্যাপ্লিকেশন. SUPT MOTION ভলিউম প্রকল্পের জন্য স্ট্রোক সীমা, থ্রাস্ট, তারের দৈর্ঘ্য এবং মাউন্ট জ্যামিতির OEM কাস্টমাইজেশন সমর্থন করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এই ঘূর্ণনশীল ভয়েস কয়েল মোটরের মোট স্ট্রোক কত?

VARS0042-040-00A মোট 40 ডিগ্রি স্ট্রোক সরবরাহ করে। যান্ত্রিক ভ্রমণ হ্রাস করা যেতে পারে বা ছোট কাজের পরিসীমা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য নিয়ামক দ্বারা বৈদ্যুতিক কোণ সীমাবদ্ধ করা যেতে পারে।

প্রশ্ন ২: এই মোটর কি দ্রুত স্টিয়ারিং মিরর চালাতে পারে?

হ্যাঁ, ডাইরেক্ট ড্রাইভ কয়েল এবং ৩৮ গ্রাম চলমান ভর খুব ছোট মেকানিক্যাল টাইম কনস্ট্যান্ট দেয়, তাই মিররটি প্রতিটি সরানোর পর দ্রুত স্থির হয়ে যায়।লেজার স্ক্যানিং এবং রশ্মি স্থিতিশীল সিস্টেমে পুনরাবৃত্তিমূলক দ্রুত আয়না নিয়ন্ত্রণ অর্জনযোগ্য.

প্রশ্ন ৩: সর্বোচ্চ ভোল্টেজ মাত্র ৩.৫ ভোল্ট কেন?

সংবেদনশীল অপটিক্যাল সরঞ্জামগুলিতে তাপ এবং বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপকে হ্রাস করার জন্য কম ভোল্টেজ, উচ্চ বর্তমান অপারেশনের জন্য কয়েলটি ঘূর্ণিত হয়। একটি সহজ রৈখিক পরিবর্ধক বা পিডব্লিউএম ড্রাইভার 3 এর জন্য রেটযুক্ত।5 ভোল্ট এবং প্রয়োজনীয় পিক বর্তমান যথেষ্ট, এবং SUPT MOTION ড্রাইভার নির্বাচন সম্পর্কে পরামর্শ দিতে পারেন।

প্রশ্ন ৪: এই অ্যাকচুয়েটরের কি কোন প্রতিক্রিয়া বা কোগিং আছে?

না, রোল এবং আউটপুটের মধ্যে কোন গিয়ার, বেল্ট বা অন্যান্য ট্রান্সমিশন উপাদান নেই, তাই ব্যাকল্যাশ এবং কোগিং টর্ক কাঠামোগতভাবে বাদ দেওয়া হয়।অবস্থান পুনরাবৃত্তি শুধুমাত্র প্রতিক্রিয়া সেন্সর এবং যান্ত্রিক মাউন্ট দ্বারা সীমাবদ্ধ.

Q5: অর্ডার এবং কাস্টমাইজেশন শর্তাবলী কি?

ন্যূনতম অর্ডার পরিমাণ 1 টুকরা, 3-5 কার্যদিবসের মধ্যে নমুনা বিতরণ এবং 15-25 দিনের মধ্যে বাল্ক উত্পাদন। স্ট্রোক, ড্রাইভ ভোল্টেজ, কয়েল প্রতিরোধ,ক্যাবল এবং মাউন্ট মাত্রা OEM প্রকল্পের জন্য কাস্টমাইজ করা যেতে পারে.
