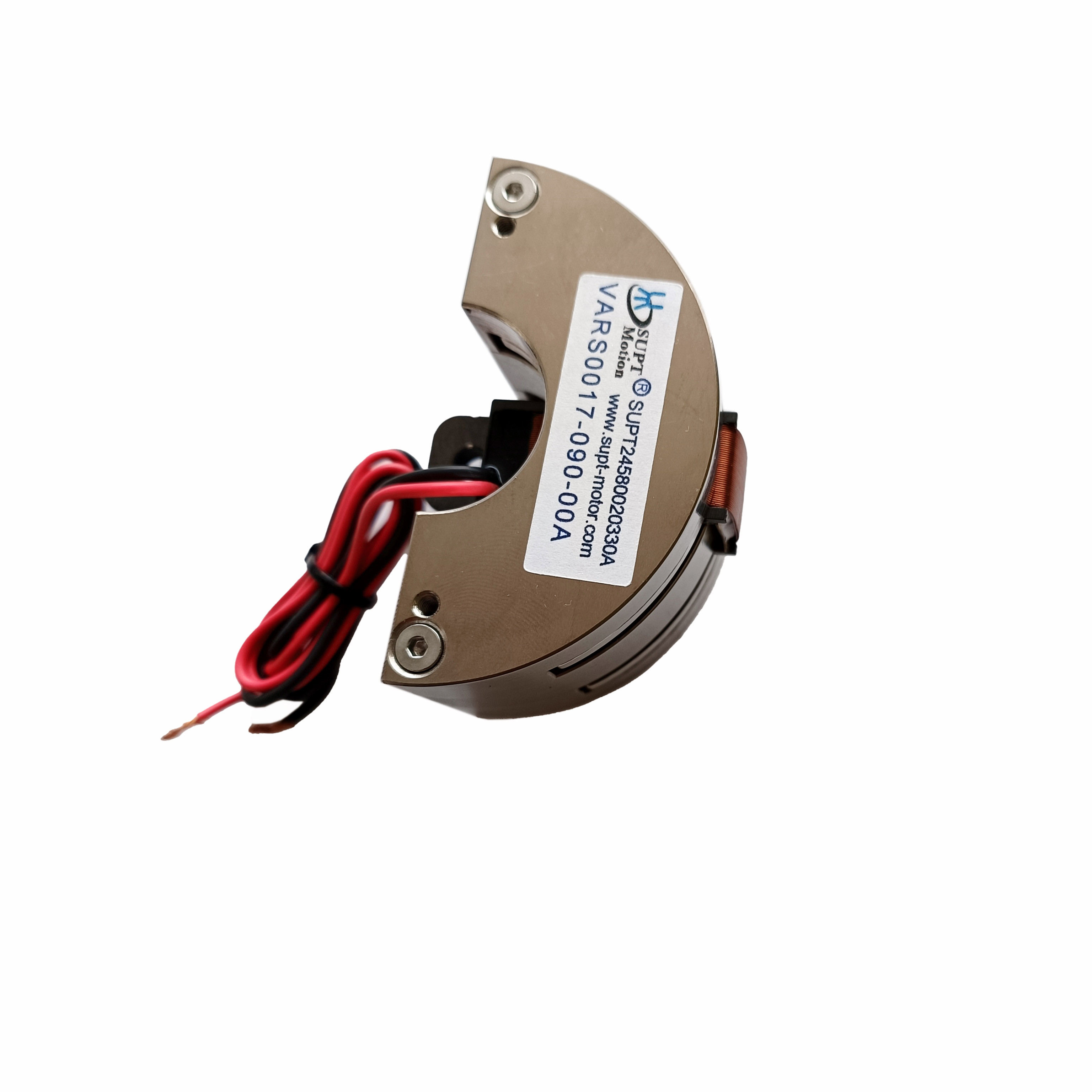

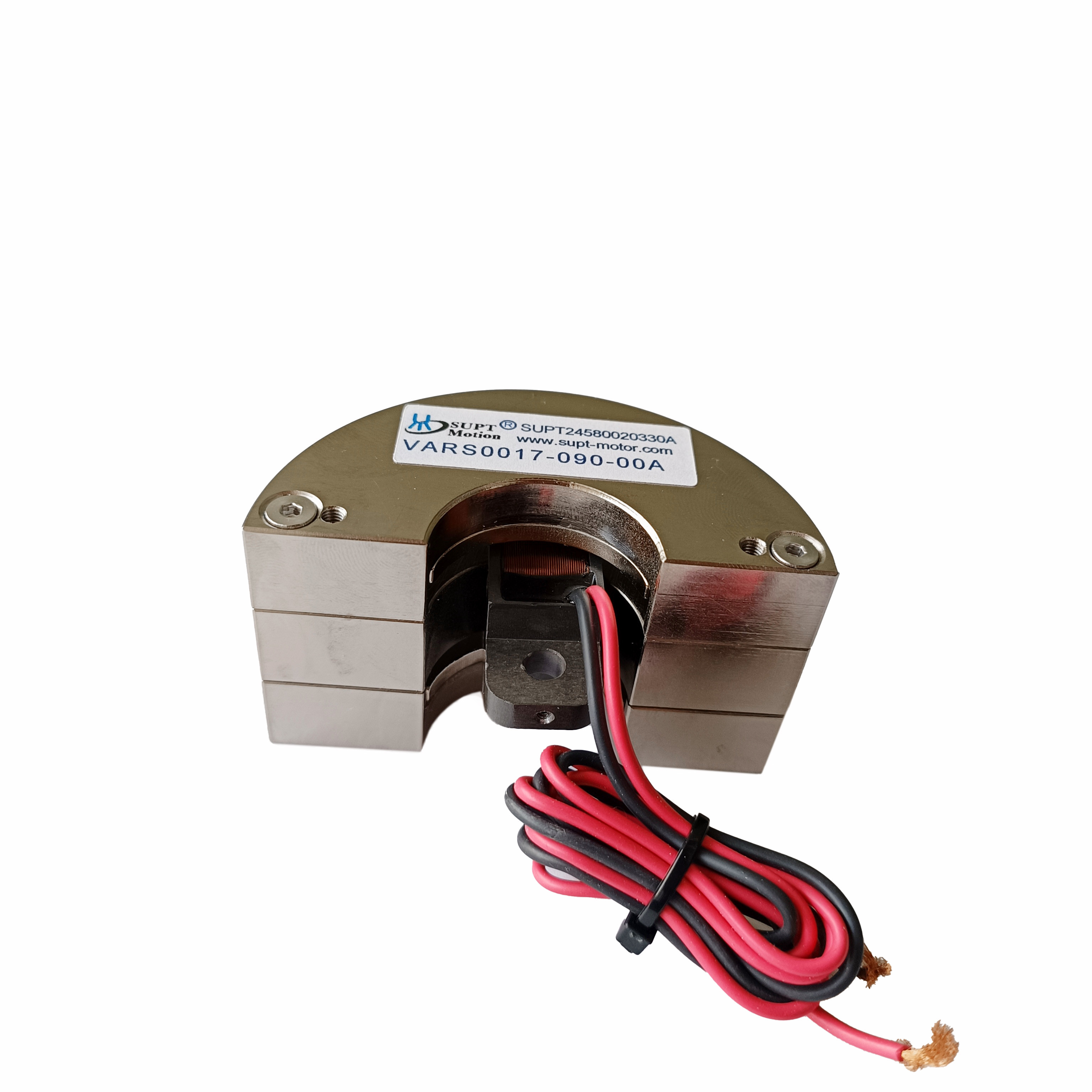

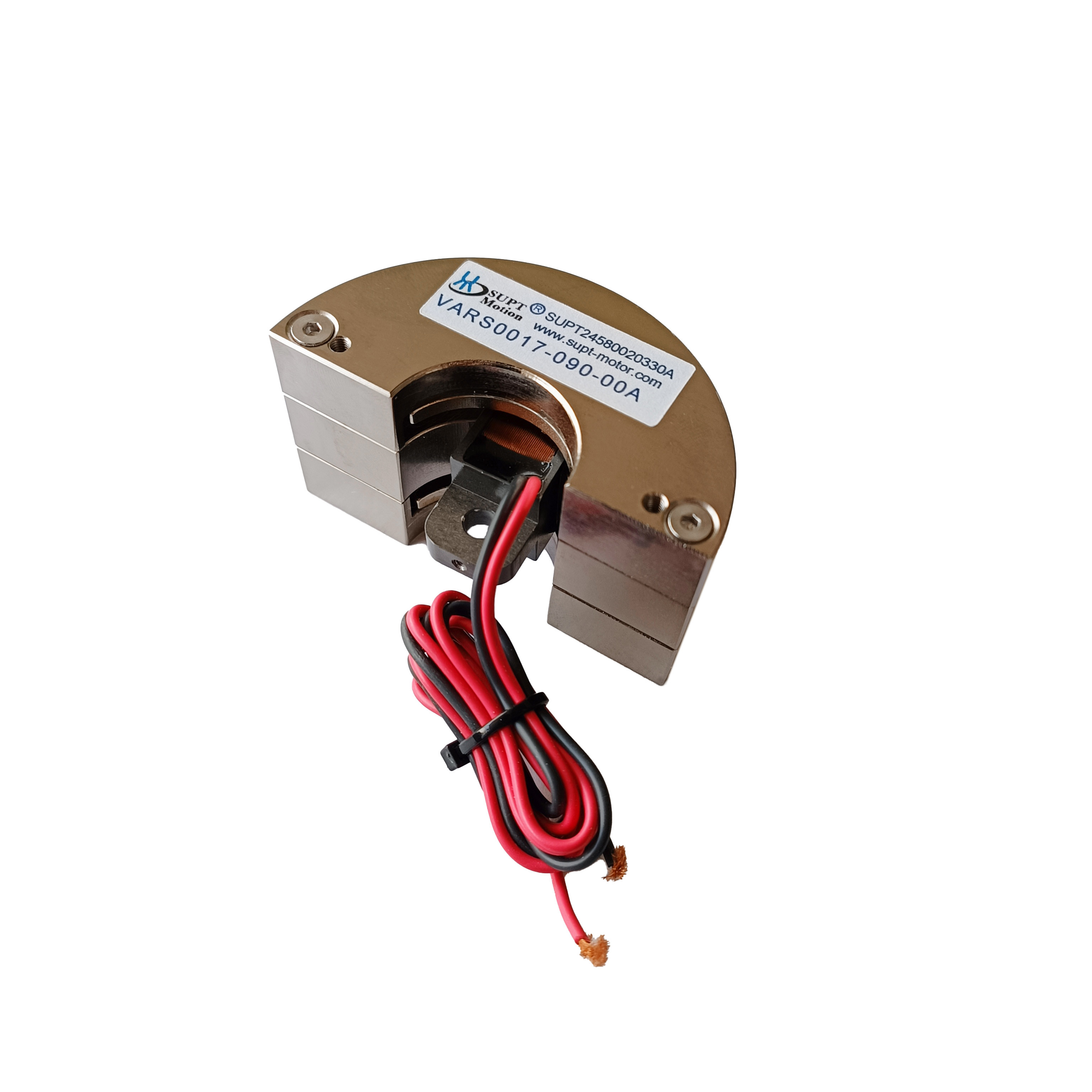

VARS0017 ৯০ ডিগ্রি রোটারি ভয়েস কয়েল মোটর দ্রুত প্রতিক্রিয়া শূন্য ব্যাকল্যাশ
| উৎপত্তি স্থল | জিয়াংসু, চীন |
|---|---|
| পরিচিতিমুলক নাম | SUPT MOTION |
| সাক্ষ্যদান | ISO9001-2000 |
| মডেল নম্বার | VARS0017-090-00A |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিস |
| মূল্য | USD 125-230 / Piece |
| প্যাকেজিং বিবরণ | অ্যান্টি-স্ট্যাটিক ফোম সুরক্ষা সহ রপ্তানি-গ্রেডের শক্ত কাগজ |
| ডেলিভারি সময় | নমুনার জন্য 3-5 কার্যদিবস, বাল্কের জন্য 15-25 দিন |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | প্রতি মাসে 3000 পিস |
পণ্যের বিবরণ
| পণ্যের মডেল | VARS0017-090-00A | মোটর প্রকার | রোটারি ভয়েস কয়েল মোটর (সুইং টাইপ) |
|---|---|---|---|
| পিক টর্ক | 0.17 Nm | 25 সেন্টিগ্রেডে একটানা টর্ক | 0.1 Nm |
| মোট স্ট্রোক | 90 ডিগ্রী | সর্বোচ্চ ভোল্টেজ | 11.1 ভি |
| ব্যাক ইএমএফ কনস্ট্যান্ট | 0.1 V/m/s | কুণ্ডলী ওজন | 17.8 গ্রাম |
| মাত্রা LxWxH | 70 x 41.5 x 39 মিমি | উপাদান | অ্যালুমিনিয়াম খাদ |
| সেবা জীবন | 10,000 ঘন্টা | ||
| বিশেষভাবে তুলে ধরা | ৯০ ডিগ্রি ঘূর্ণনশীল ভয়েস কয়েল মোটর,দ্রুত প্রতিক্রিয়া ঘোরানো ভয়েস কয়েল মোটর,জিরো ব্যাকল্যাশ রোটারি ভয়েস কয়েল মোটর |
||
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ
VARS0017-090-00A হল SUPT MOTION VARS সিরিজের একটি ৯০-ডিগ্রী রোটারি ভয়েস কয়েল মোটর, যা বড়-কোণ এবং সীমা-কোণ পজিশনিংয়ের জন্য বিশেষভাবে ডিজাইন করা হয়েছে, দ্রুত প্রতিক্রিয়া এবং শূন্য ব্যাকল্যাশ বৈশিষ্ট্যযুক্ত। ২৫°C তাপমাত্রায়, এই রোটারি ভয়েস কয়েল মোটর, সর্বোচ্চ ১১.১ V ভোল্টেজ দ্বারা চালিত হয়ে, এর সম্পূর্ণ ৯০-ডিগ্রী স্ট্রোক রেঞ্জে ০.১৭ N·m পিক টর্ক এবং ০.১ N·m কন্টিনিউয়াস টর্ক সরবরাহ করে। ভয়েস কয়েলের ওজন মাত্র ১৭.৮ গ্রাম, এবং মোটর হাউজিংয়ের মাপ ৭০ × ৪১.৫ × ৩৯ মিমি। ওসিলেটিং ভয়েস কয়েল ডিজাইন ড্রাইভ কারেন্টকে সরাসরি রোটেশনাল টর্কে রূপান্তরিত করে, যা গিয়ার, ব্রাশ বা যান্ত্রিক ট্রান্সমিশন ছাড়াই উচ্চ-ফ্রিকোয়েন্সি ওসিলেশন ক্ষমতা এবং অত্যন্ত মসৃণ গতি প্রদান করে। এটি স্ক্যানিং মিরর, রোটারি সুইচ, ভালভ কন্ট্রোল এবং বড় কৌণিক ভ্রমণ ও সুনির্দিষ্ট, পুনরাবৃত্তিযোগ্য পজিশনিংয়ের সংমিশ্রণ প্রয়োজন এমন অন্যান্য অ্যাপ্লিকেশনের জন্য অ্যাকচুয়েটরকে আদর্শ করে তোলে। ১০,০০০ ঘন্টার সার্ভিস লাইফ, অ্যালুমিনিয়াম অ্যালয় নির্মাণ এবং কোনও রক্ষণাবেক্ষণের প্রয়োজন না হওয়ায়, VARS0017-090-00A হল স্টেপার মোটর এবং গিয়ারযুক্ত সার্ভো সিস্টেমের একটি নির্ভরযোগ্য বিকল্প।
সমাধান
ওয়াইড-অ্যাঙ্গেল পজিশনিং কাজগুলি সাধারণত স্টেপার মোটর বা গিয়ার-চালিত সিস্টেম ব্যবহার করে সম্পন্ন করা হয়, তবে এগুলি ব্যাকল্যাশ, শ্রবণযোগ্য শব্দ, অনুরণন এবং ক্রমবর্ধমান পজিশনিং ত্রুটির মতো সমস্যা তৈরি করতে পারে। VARS0017-090-00A ৯০ ডিগ্রি পর্যন্ত স্ট্রোক সহ একটি ব্যাকল্যাশ-মুক্ত, ডাইরেক্ট-ড্রাইভ সমাধান সরবরাহ করে। যেহেতু টর্ক কারেন্টের সমানুপাতিক, এই সুইং ভয়েস কয়েল মোটর লিনিয়ার নিয়ন্ত্রণ সক্ষম করে এবং একটি এনকোডার বা হল সেন্সরের সাথে একত্রে সাধারণ ওপেন-লুপ ফোর্স মোডে চালিত হতে পারে বা ক্লোজড-লুপ পজিশন মোডে চালিত হতে পারে। হালকা ওজনের কয়েল অ্যাসেম্বলি উচ্চ-ফ্রিকোয়েন্সি দ্বিমুখী গতি সমর্থন করে, যা স্ক্যানিং, জিটারিং এবং ডাইনামিক ড্যাম্পিং অ্যাপ্লিকেশনের জন্য অত্যন্ত গুরুত্বপূর্ণ। শূন্য ব্যাকল্যাশ নিশ্চিত করে যে একটি নির্দিষ্ট কমান্ডের জন্য আউটপুট কোণ সামঞ্জস্যপূর্ণ থাকে, যার ফলে পুনরাবৃত্তিযোগ্যতা উন্নত হয় এবং স্থির হওয়ার সময় হ্রাস পায়। গিয়ারলেস ডিজাইন লুব্রিকেশন এবং গিয়ার পরিধানের প্রয়োজনীয়তাও দূর করে, মালিকানার মোট খরচ হ্রাস করে। সিস্টেম ডিজাইনাররা এই কমপ্যাক্ট, সহজে ইনস্টল এবং নিয়ন্ত্রণযোগ্য অ্যাকচুয়েটর থেকে উপকৃত হতে পারেন যা ব্যাপক উৎপাদনের জন্য প্রস্তুত। সুইং ভয়েস কয়েল মোটর রেট করা টর্কে অবিচ্ছিন্নভাবে এবং পিক টর্কে বিরতি দিয়ে চলতে পারে, যা ডিজাইনারদের জন্য বিস্তৃত অপারেটিং উইন্ডো সরবরাহ করে।
স্পেসিফিকেশন
| প্যারামিটার | মান |
|---|---|
| পণ্যের মডেল | VARS0017-090-00A |
| মোটর প্রকার | রোটারি ভয়েস কয়েল মোটর (সুইং টাইপ অ্যাকচুয়েটর) |
| পিক টর্ক | ০.১৭ N-m |
| ২৫°C তাপমাত্রায় কন্টিনিউয়াস টর্ক | ০.১ N-m |
| মোট স্ট্রোক | ৯০ ডিগ্রি |
| সর্বোচ্চ ভোল্টেজ | ১১.১ V |
| ব্যাক EMF ধ্রুবক | ০.১ V/m/s |
| কয়েলের ওজন | ১৭.৮ গ্রাম |
| দৈর্ঘ্য | ৭০ মিমি |
| প্রস্থ | ৪১.৫ মিমি |
| উচ্চতা | ৩৯ মিমি |
| উপাদান | অ্যালুমিনিয়াম অ্যালয় |
| সার্ভিস লাইফ | ১০,০০০ ঘন্টা |
| ওয়ারেন্টি | ১ বছর |
অ্যাপ্লিকেশন
৯০ ডিগ্রি স্ট্রোক এই অ্যাকচুয়েটরটিকে রোটারি ভালভ কন্ট্রোল, ড্যাম্পিং অ্যাকচুয়েটর, লেজার প্রযুক্তির জন্য মিরর পজিশনিং, রোটারি পজিশনিং সিস্টেম এবং ফ্লাইট কন্ট্রোল অ্যাকচুয়েটরের জন্য আদর্শ করে তোলে। এটি সেমিকন্ডাক্টর, স্বয়ংচালিত, শিল্প এবং মহাকাশ শিল্পে, এবং পরীক্ষা ও পরিমাপ সরঞ্জামে প্রয়োগ করা হয় যেখানে দ্রুত, সুনির্দিষ্ট কৌণিক পজিশনিং প্রয়োজন। সাধারণ ব্যবহারগুলির মধ্যে রয়েছে অপটিক্যাল সুইচ রোটেশন, অ্যান্টেনা অ্যালাইনমেন্ট, ফ্লুইড ভালভ মডুলেশন, ক্যামেরা টারেট পজিশনিং এবং হ্যাপটিক ফিডব্যাক মেকানিজম। উচ্চ ফ্রিকোয়েন্সি প্রতিক্রিয়া সক্রিয় কম্পন বাতিলকরণ এবং স্ক্যানিং অ্যাপ্লিকেশনগুলিও সমর্থন করে। নির্দিষ্ট OEM সিস্টেমগুলিতে একীকরণের জন্য কাস্টম ভোল্টেজ, স্ট্রোক এবং ইন্টারফেস বিকল্পগুলি উপলব্ধ।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: এই মডেলের কৌণিক স্ট্রোক কত বড়?
মোট স্ট্রোক ৯০ ডিগ্রি, যা ছোট VARS সিরিজের মধ্যে সবচেয়ে প্রশস্ত স্ট্যান্ডার্ড স্ট্রোক। অনুরোধে ৬ থেকে ১০০ ডিগ্রি পর্যন্ত কাস্টম স্ট্রোক উপলব্ধ।
প্রশ্ন ২: মোটর কি উচ্চ ফ্রিকোয়েন্সিতে ওসিলেট করতে পারে?
হ্যাঁ। কম ভরের মুভিং কয়েল এবং ডাইরেক্ট ড্রাইভ ডিজাইন উচ্চ ফ্রিকোয়েন্সি দ্বিমুখী ওসিলেশন সমর্থন করে, যা মোটরকে স্ক্যানিং, ডিথারিং এবং সক্রিয় ড্যাম্পিং অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
প্রশ্ন ৩: মোটরের কি গিয়ারবক্সের প্রয়োজন আছে?
না। সুইং ভয়েস কয়েল মোটর একটি ডাইরেক্ট ড্রাইভ অ্যাকচুয়েটর। কোনও গিয়ারবক্সের প্রয়োজন নেই, এই কারণেই সিস্টেমে শূন্য ব্যাকল্যাশ এবং কোনও লুব্রিকেশন প্রয়োজন নেই।
প্রশ্ন ৪: কোন ফিডব্যাক বিকল্পগুলি সমর্থিত?
একটি ক্লোজড-লুপ পজিশনিং সিস্টেম তৈরি করতে মোটরটি এনকোডার, হল সেন্সর বা অ্যানালগ পজিশন সেন্সরগুলির সাথে ব্যবহার করা যেতে পারে। ফ্রেম গ্রাহকের ফিডব্যাক উপাদানগুলির জন্য মাউন্টিং স্পেস সরবরাহ করে।
প্রশ্ন ৫: ওয়ারেন্টির মেয়াদ কত?
স্ট্যান্ডার্ড ওয়ারেন্টি ১ বছর। ইন্টিগ্রেশন এবং ড্রাইভার নির্বাচনের জন্য প্রযুক্তিগত সহায়তা SUPT MOTION ইঞ্জিনিয়ারিং টিম দ্বারা সরবরাহ করা হয়।
