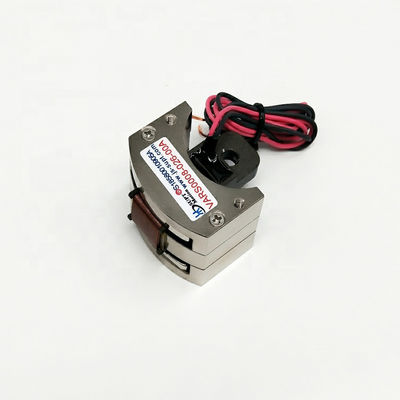

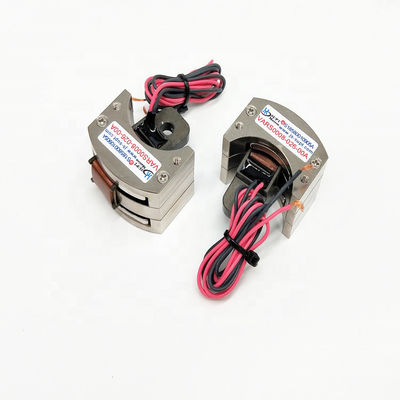

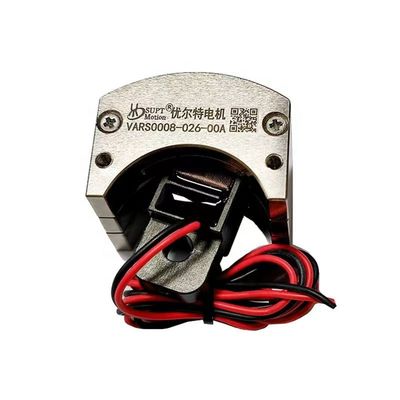

VARS0008 মাইক্রো আকারের রোটারি ভয়েস কয়েল মোটর দ্রুত প্রতিক্রিয়া শূন্য প্রতিক্রিয়া 26 ডিগ্রি
| উৎপত্তি স্থল | জিয়াংসু, চীন |
|---|---|
| পরিচিতিমুলক নাম | SUPT MOTION |
| সাক্ষ্যদান | ISO9001-2000 |
| মডেল নম্বার | VARS0008-026-00A |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিস |
| মূল্য | USD 85-150 / Piece |
| প্যাকেজিং বিবরণ | অ্যান্টি-স্ট্যাটিক ফোম সুরক্ষা সহ রপ্তানি-গ্রেডের শক্ত কাগজ |
| ডেলিভারি সময় | নমুনার জন্য 3-5 কার্যদিবস, বাল্কের জন্য 15-25 দিন |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | প্রতি মাসে 3000 পিস |
পণ্যের বিবরণ
| পণ্যের মডেল | VARS0008-026-00A | মোটর প্রকার | রোটারি ভয়েস কয়েল মোটর (সুইং টাইপ) |
|---|---|---|---|
| পিক টর্ক | 0.08 Nm | 25 সেন্টিগ্রেডে একটানা টর্ক | 0.05 Nm |
| মোট স্ট্রোক | 26 ডিগ্রি | সর্বোচ্চ ভোল্টেজ | 6.4 ভি |
| ব্যাক ইএমএফ কনস্ট্যান্ট | 0.05 V/m/s | কুণ্ডলী ওজন | 11.7 গ্রাম |
| মাত্রা LxWxH | 35 x 39.8 x 36.1 মিমি | উপাদান | অ্যালুমিনিয়াম খাদ |
| সেবা জীবন | 10,000 ঘন্টা | ||
| বিশেষভাবে তুলে ধরা | মাইক্রো আকারের ঘূর্ণনশীল ভয়েস কয়েল মোটর,দ্রুত প্রতিক্রিয়া ঘোরানো ভয়েস কয়েল মোটর,জিরো ব্যাকল্যাশ রোটারি ভয়েস কয়েল মোটর |
||
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ
VARS0008-026-00A রোটারি ভয়েস কয়েল মোটর হল SUPT MOTION দ্বারা তৈরি একটি সুইং-টাইপ ভয়েস কয়েল অ্যাকচুয়েটর যা নির্ভুল কোণ-সীমিত পজিশনিংয়ের জন্য তৈরি করা হয়েছে। 25 °C তাপমাত্রায়, এর মোট স্ট্রোক 26 ডিগ্রি, পিক টর্ক 0.08 N·m, কন্টিনিউয়াস টর্ক 0.05 N·m এবং সর্বোচ্চ ড্রাইভ ভোল্টেজ 6.4 V।
মাত্র 11.7 গ্রাম ওজনের, 35 × 39.8 × 36.1 মিলিমিটার সামগ্রিক মাত্রা সহ, এটি VARS সিরিজের সবচেয়ে কমপ্যাক্ট রোটারি অ্যাকচুয়েটরগুলির মধ্যে একটি। যেহেতু কয়েলটি সরাসরি চৌম্বক ক্ষেত্রের মধ্যে চলে—গিয়ার, বেল্ট বা ব্রাশের প্রয়োজনীয়তা দূর করে—এই রোটারি ভয়েস কয়েল মোটর ড্রাইভ কারেন্টের প্রতি প্রায় তাৎক্ষণিকভাবে সাড়া দেয় এবং ব্যাকল্যাশ ছাড়াই কাজ করে।
এই ক্ষুদ্র নকশাটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে ঐতিহ্যবাহী সার্ভো মোটর ইনস্টল করা যায় না, যেমন অপটিক্যাল মডিউল, মিরর পজিশনিং এবং মাইক্রো-ভালভ সিস্টেম। অ্যাকচুয়েটরের রেট করা পরিষেবা জীবন 10,000 ঘন্টা এবং এর জন্য কোনও লুব্রিকেশন বা পর্যায়ক্রমিক রক্ষণাবেক্ষণের প্রয়োজন হয় না।
সমাধান
ঐতিহ্যবাহী রোটারি মোশন উপাদান—যেমন গিয়ারড ডিসি মোটর এবং স্টেপার মোটর—ব্যাকল্যাশ, কগিং টর্ক, ঘর্ষণ এবং ধীর প্রতিক্রিয়ার মতো সমস্যায় ভোগে, যা উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলিতে তাদের পজিশনিং নির্ভুলতা এবং ডায়নামিক পারফরম্যান্সকে সীমাবদ্ধ করে। VARS0008-026-00A একটি ডাইরেক্ট-ড্রাইভ অসিলেটিং ভয়েস কয়েল আর্কিটেকচার ব্যবহার করে এই সমস্যাগুলি সমাধান করে।
আউটপুট টর্ক ড্রাইভ কারেন্টের সমানুপাতিক, যা লিনিয়ার এবং পুনরাবৃত্তিযোগ্য ফোর্স কন্ট্রোল সক্ষম করে; এদিকে, অত্যন্ত কম মুভিং মাস উচ্চ ত্বরণ এবং মিলিসেকেন্ড-স্তরের প্রতিক্রিয়া সময় নিশ্চিত করে। কোনও যান্ত্রিক ট্রান্সমিশন উপাদান ছাড়াই, জিরো ব্যাকল্যাশ এবং জিরো কগিং টর্ক এই নকশার অন্তর্নিহিত বৈশিষ্ট্য, এবং চূড়ান্ত পজিশন রেজোলিউশন শুধুমাত্র ফিডব্যাক সেন্সর দ্বারা সীমাবদ্ধ। মোটরটি উচ্চ-ফ্রিকোয়েন্সি, কন্টিনিউয়াস বাইডিরেকশনাল অসিলেশন সক্ষম, যা এটিকে জিটারিং, স্ক্যানিং এবং অ্যাক্টিভ ড্যাম্পিং কাজের জন্য উপযুক্ত করে তোলে।
এর কমপ্যাক্ট হাউজিং স্পেস-কনস্ট্রেইন্ড পণ্যগুলিতে ইন্টিগ্রেশন সহজ করে তোলে, যখন লো-ইন্ডাকটেন্স কয়েল ড্রাইভ ইলেকট্রনিক্সকে দ্রুত কারেন্ট মডুলেট করতে দেয়, যার ফলে মসৃণ, কম্পন-মুক্ত গতি হয়। ফলস্বরূপ, প্রকৌশলীরা কেবল একটি সাধারণ কারেন্ট অ্যামপ্লিফায়ার এবং একটি পজিশন সেন্সর ব্যবহার করে একটি উচ্চ-নির্ভুল, উচ্চ-ডায়নামিক-রেঞ্জ পজিশনিং লুপ তৈরি করতে পারেন। ঐতিহ্যবাহী মোটর-এবং-গিয়ার সংমিশ্রণের তুলনায়, এই সমাধান সিস্টেমের খরচ কমায়, ডেভেলপমেন্টের সময় কমায় এবং নির্ভরযোগ্যতা উন্নত করে।
স্পেসিফিকেশন
| প্যারামিটার | মান |
|---|---|
| পণ্যের মডেল | VARS0008-026-00A |
| মোটর প্রকার | রোটারি ভয়েস কয়েল মোটর (সুইং টাইপ অ্যাকচুয়েটর) |
| পিক টর্ক | 0.08 N-m |
| 25 °C তাপমাত্রায় কন্টিনিউয়াস টর্ক | 0.05 N-m |
| মোট স্ট্রোক | 26 ডিগ্রি |
| সর্বোচ্চ ভোল্টেজ | 6.4 V |
| ব্যাক ইএমএফ ধ্রুবক | 0.05 V/m/s |
| কয়েলের ওজন | 11.7 গ্রাম |
| দৈর্ঘ্য | 35 মিমি |
| প্রস্থ | 39.8 মিমি |
| উচ্চতা | 36.1 মিমি |
| উপাদান | অ্যালুমিনিয়াম অ্যালয় |
| পরিষেবার জীবন | 10,000 ঘন্টা |
| ওয়ারেন্টি | 1 বছর |
প্রয়োগ
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে লেজার প্রযুক্তির জন্য মিরর পজিশন অ্যাকচুয়েটর, অপটিক্যাল স্ক্যানিং এবং বিম স্টিয়ারিং সিস্টেম, রোটারি ভালভ এবং ড্যাম্পিং অ্যাকচুয়েটর, রোটারি পজিশনিং টেবিল এবং ফ্লাইট কন্ট্রোল অ্যাকচুয়েটর। মোটরটি সেমিকন্ডাক্টর, স্বয়ংচালিত, শিল্প এবং মহাকাশ শিল্পে, সেইসাথে চিকিৎসা যন্ত্র এবং ল্যাবরেটরি অটোমেশনে ব্যাপকভাবে ব্যবহৃত হয়। এর মাইক্রো আকার এবং দ্রুত প্রতিক্রিয়া এটিকে মিনি-ক্যামেরা জিম্বাল স্ট্যাবিলাইজেশন, অপটিক্যাল সুইচ পজিশনিং, প্রিন্ট হেড অ্যাডজাস্টমেন্ট এবং যেকোনো মেকানিজমের জন্য একটি চমৎকার পছন্দ করে তোলে যার জন্য একটি ছোট এনভেলপে দ্রুত, ব্যাকল্যাশ-মুক্ত কৌণিক গতির প্রয়োজন। OEM প্রকল্পগুলির জন্য কাস্টম স্ট্রোক, ড্রাইভ ভোল্টেজ এবং মাউন্টিং ডাইমেনশন উপলব্ধ।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: এই রোটারি ভয়েস কয়েল মোটরের মোট স্ট্রোক কত?
VARS0008-026-00A 26 ডিগ্রীর মোট স্ট্রোক সরবরাহ করে। অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুসারে স্ট্রোক কোণ কাস্টমাইজ করা যেতে পারে।
প্রশ্ন ২: এই মোটরের কেন জিরো ব্যাকল্যাশ আছে?
মোটরটি একটি ডাইরেক্ট ড্রাইভ স্ট্রাকচার ব্যবহার করে। কয়েলটি গিয়ার বা ট্রান্সমিশন পার্টস ছাড়াই সরাসরি চৌম্বক ক্ষেত্রে চলে, তাই যান্ত্রিক ব্যাকল্যাশ এবং কগিং সম্পূর্ণরূপে দূর হয়।
প্রশ্ন ৩: মোটরের পরিষেবা জীবন কত?
স্বাভাবিক অপারেটিং অবস্থার অধীনে রেট করা পরিষেবা জীবন 10,000 ঘন্টা। প্রতিস্থাপনের জন্য কোনও ব্রাশ বা পরিধানযোগ্য ট্রান্সমিশন উপাদান নেই।
প্রশ্ন ৪: সর্বনিম্ন অর্ডারের পরিমাণ এবং সরবরাহের সময় কত?
সর্বনিম্ন অর্ডারের পরিমাণ 1 পিস। নমুনা অর্ডার 3 থেকে 5 কার্যদিবসের মধ্যে সরবরাহ করা হয় এবং বাল্ক উৎপাদন 15 থেকে 25 দিন সময় নেয়।
প্রশ্ন ৫: আমার পণ্যের জন্য কি মোটর কাস্টমাইজ করা যেতে পারে?
হ্যাঁ। স্ট্রোক কোণ, ড্রাইভ ভোল্টেজ, কয়েল রেজিস্ট্যান্স, কেবল দৈর্ঘ্য এবং মাউন্টিং ডাইমেনশনগুলি OEM প্রকল্পগুলির জন্য কাস্টমাইজ করা যেতে পারে। একটি টেইলরড সমাধানের জন্য অনুগ্রহ করে আপনার অ্যাপ্লিকেশনের বিবরণ সরবরাহ করুন।
