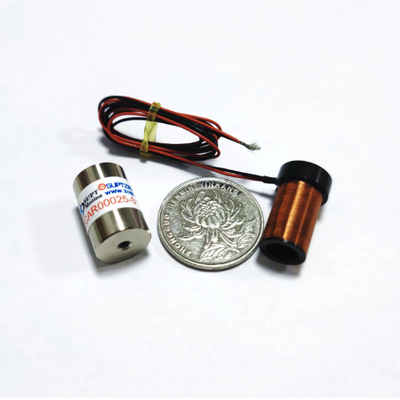

মাইক্রো ডিভাইসের জন্য উচ্চ নির্ভুলতা 12.8V কমপ্যাক্ট সিলিন্ডারিকাল ভয়েস কয়েল মোটর
| উৎপত্তি স্থল | সুজহু, চীন |
|---|---|
| পরিচিতিমুলক নাম | SUPT MOTION |
| সাক্ষ্যদান | CE, ISO9001 |
| মডেল নম্বার | VCAR0007-0127-00A |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিস |
| মূল্য | $40-$70 / Piece |
| প্যাকেজিং বিবরণ | অ্যান্টি-স্ট্যাটিক ফোম সন্নিবেশ সহ মোশন ব্র্যান্ডেড বক্স, এক্সপোর্ট-গ্রেড ঢেউতোলা শক্ত কাগজ |
| ডেলিভারি সময় | নমুনার জন্য 3-5 দিন, বাল্ক অর্ডারের জন্য 15-25 দিন |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | প্রতি মাসে 5000 টুকরা |
পণ্যের বিবরণ
| মডেল নম্বার | VCAR0007-0127-00A | মোটর প্রকার | কমপ্যাক্ট নলাকার ভয়েস কয়েল মোটর |
|---|---|---|---|
| পিক ফোর্স | 7.1N | অবিচ্ছিন্ন শক্তি | 2.3N |
| মোট স্ট্রোক | 12.7 মিমি | সর্বোচ্চ ভোল্টেজ | 12.8V ডিসি |
| ব্যাক ইএমএফ কনস্ট্যান্ট | 1.6 V/m/s | কুণ্ডলী ওজন | 11.4 গ্রাম |
| স্টেটর ব্যাস | 19.1 মিমি | সামগ্রিক দৈর্ঘ্য | 27 মিমি |
| নিরোধক ক্লাস | শ্রেণী বি | ||
| বিশেষভাবে তুলে ধরা | কমপ্যাক্ট সিলিন্ডারিকাল মোটর ডিজাইন,২০ মিমি ব্যাসার্ধের ভয়েস কয়েল মোটর,হালকা ওজনের ডাইরেক্ট ড্রাইভ অ্যাকচুয়েটর |
||
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ
VCAR0007-0127-00A হল একটি কম্প্যাক্ট সিলিন্ড্রিক্যাল ভয়েস-কয়েল মোটর যার বাইরের ব্যাস মাত্র 19.1 মিমি। 12.8V ডিসি পাওয়ার সাপ্লাই দ্বারা চালিত, এটি 12.7 মিমি স্ট্রোক এবং 7.1 N পর্যন্ত পিক থ্রাস্ট সরবরাহ করে, যা এটিকে SUPT MOTION পণ্য সিরিজের অন্যতম ক্ষুদ্রতম ডাইরেক্ট-ড্রাইভ অ্যাকচুয়েটর করে তোলে।
এর সিলিন্ড্রিক্যাল আকৃতি এটিকে গোলাকার ছিদ্র, স্লিভ এবং ক্যাভিটিতে স্বাভাবিকভাবে ফিট করতে দেয়, যা স্থান-সীমাবদ্ধ পণ্যগুলিতে যান্ত্রিক একীকরণকে সহজ করে তোলে। মাত্র 14.8 গ্রাম ওজনের, চলমান কয়েল দ্রুত গতি বাড়ায় এবং চারপাশের কাঠামোর উপর ন্যূনতম জড়তা বল প্রয়োগ করে। একটি উচ্চ-শক্তির চুম্বক সমাবেশ একটি কম্প্যাক্ট ডিজাইনের মধ্যে শক্তিশালী থ্রাস্ট সরবরাহ করে, যখন নন-কন্টাক্ট ডিজাইন কগিং প্রভাব ছাড়াই শান্ত অপারেশন নিশ্চিত করে।
সাধারণ কারেন্ট কমান্ডগুলি পুরো স্ট্রোক রেঞ্জ জুড়ে মসৃণ, নিয়ন্ত্রণযোগ্য থ্রাস্ট তৈরি করে, যা সার্ভো টিউনিংকে সহজ এবং স্বজ্ঞাত করে তোলে। হাউজিং অ্যালুমিনিয়াম থেকে নির্ভুলভাবে মেশানো হয় এবং ক্ষয়-প্রতিরোধী ফিনিস দিয়ে আবৃত থাকে। এই মোটরটি কম্প্যাক্ট ডিভাইসগুলির জন্য ডিজাইন করা হয়েছে যেগুলির জন্য গিয়ারযুক্ত মোটরের বিশাল কাঠামোর প্রয়োজন ছাড়াই নির্ভরযোগ্য, পুনরাবৃত্তিযোগ্য রৈখিক গতির প্রয়োজন।
সমাধান
মাইক্রোডিভাইসগুলিতে সাধারণত রোটারি মোটর এবং ট্রান্সমিশন মেকানিজম ধারণ করার জন্য স্থান থাকে না। এই ভয়েস-কয়েল অ্যাকচুয়েটরটি 19.1-মিমি সিলিন্ড্রিক্যাল হাউজিংয়ের মধ্যে সরাসরি রৈখিক থ্রাস্ট সরবরাহ করে এই সমস্যার সমাধান করে।
এর ডাইরেক্ট-ড্রাইভ ডিজাইনের জন্য ধন্যবাদ, এই ভয়েস-কয়েল মোটরের কোনও গিয়ার নেই যা ক্ষয়প্রবণ এবং কোনও ব্যাকল্যাশ ক্ষতিপূরণের প্রয়োজন হয় না, যার ফলে একটি সহজ এবং নির্ভরযোগ্য প্রক্রিয়া তৈরি হয়। কম মুভিং মাস এবং কম ইন্ডাকট্যান্স এই ভয়েস-কয়েল মোটরটিকে একটি ছোট, কম খরচের ড্রাইভার সার্কিট দ্বারা চালিত হতে দেয়।
ভয়েস-কয়েল মোটরটি ঘন ঘন বিপরীত অপারেশনও সহ্য করতে পারে, যা ডিসপেন্সিং এবং সর্টিং মেকানিজমে সাধারণ। এই সমাধানটি ছোট ডিভাইসগুলির জন্য একটি কম্প্যাক্ট, শান্ত এবং রক্ষণাবেক্ষণ-মুক্ত নির্ভুল রৈখিক গতির সমাধান সরবরাহ করে।
স্পেসিফিকেশন
| Pরোডuct মডেল | পিক ফোর্স (N) |
Cকন্টিনিউয়াস ফোর্স 25°C তে (N) |
Tমোট স্ট্রোক (মিমি) |
Mসর্বোচ্চ ভোল্টেজ (V) |
Bব্যাক EMF কনস্ট্যান্ট (V/m/s) |
Wকয়েলের ওজন (g) |
Sস্টেটর ব্যাস(মিমি) | Tদৈর্ঘ্য (মিমি) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
অ্যাপ্লিকেশন
এই কম্প্যাক্ট ভয়েস-কয়েল লিনিয়ার অ্যাকচুয়েটরটি মাইক্রো-ক্যামেরা অটোফোকাস মডিউল, হ্যাপটিক ফিডব্যাক ডিভাইস, মাইক্রো-ভালভ, ল্যাবরেটরি অটোমেশন পিপেট, কম্প্যাক্ট গ্রিপার, অপটিক্যাল জুম মেকানিজম এবং পোর্টেবল মেডিকেল ডিভাইসের জন্য উপযুক্ত।
একই ভয়েস-কয়েল মোটরটি কম্প্যাক্ট প্রিন্ট হেড, বারকোড স্ক্যানিং মেকানিজম এবং মাইক্রো-পাম্প ড্রাইভেও ব্যবহৃত হয়। এটি অত্যন্ত কঠোর স্থান এবং ওজনের প্রয়োজনীয়তা সহ মাইক্রো-ড্যাম্পিং এবং কম্পন সিস্টেমের জন্যও উপযুক্ত।
FAQ
প্রশ্ন: সিলিন্ড্রিক্যাল ডিজাইন কী সুবিধা দেয়?
উত্তর: সিলিন্ড্রিক্যাল এনভেলপ গোলাকার বোর এবং ক্যাভিটির সাথে মেলে, তাই মোটরটি স্থান নষ্ট না করে লাগানো যেতে পারে। এটি একটি সুষম চৌম্বকীয় সার্কিটও সরবরাহ করে যা সমস্ত মাউন্টিং ওরিয়েন্টেশনে বলকে সামঞ্জস্যপূর্ণ রাখে।
প্রশ্ন: এই ছোট মোটরটি কতক্ষণ একটানা চলতে পারে?
উত্তর: 25°C তে কন্টিনিউয়াস ফোর্স হল 2.3N। এই সীমার উপরের ডিউটি সাইকেলগুলির জন্য, আমরা একটি হিটসিঙ্ক যোগ করার বা মোটরটি বিরতি দিয়ে ব্যবহার করার পরামর্শ দিই। অনুরোধে থার্মাল সুরক্ষা যোগ করা যেতে পারে।
প্রশ্ন: 20mm ব্যাসের মোটর কি কাস্টমাইজ করা যায়?
উত্তর: হ্যাঁ। স্ট্রোক, ফোর্স, ভোল্টেজ, লিড দৈর্ঘ্য এবং কানেক্টর টাইপ কাস্টমাইজ করা যেতে পারে।
প্রশ্ন: মোটরের সাথে কি কোনও ড্রাইভার অন্তর্ভুক্ত আছে?
উত্তর: মোটরটি একটি কম্পোনেন্ট হিসাবে সরবরাহ করা হয়। দ্রুত মূল্যায়নের জন্য অনুরোধে একটি ম্যাচিং মিনিিয়েচার ড্রাইভার বোর্ড উপলব্ধ।
