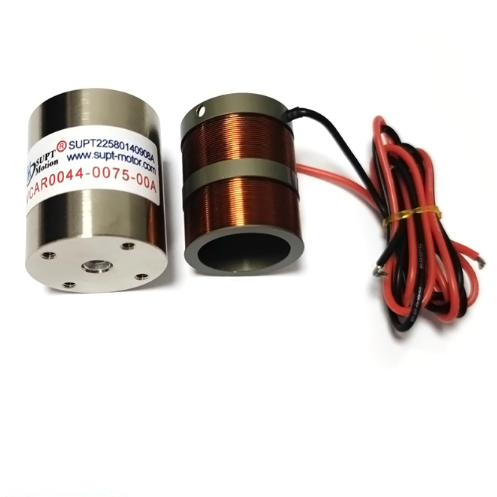

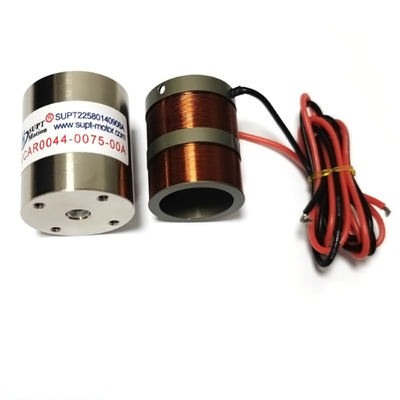

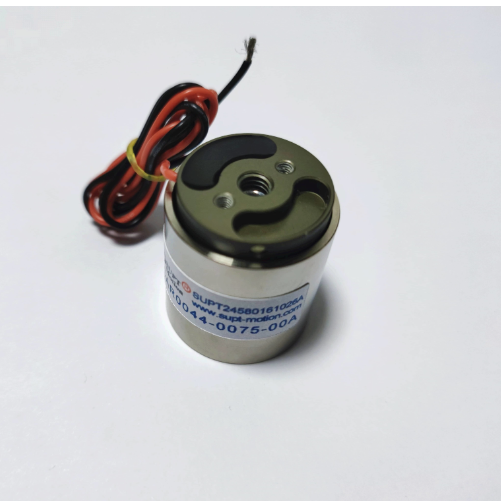

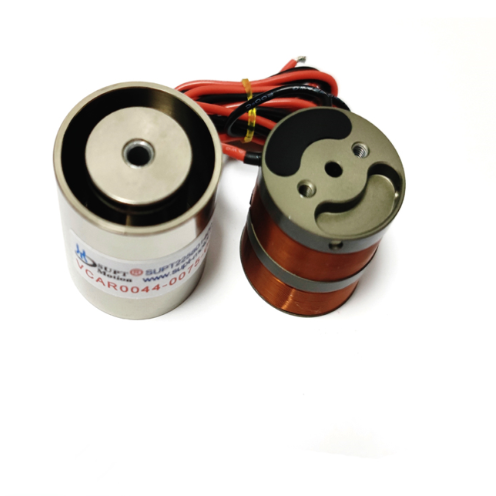

সেমিকন্ডাক্টর সরঞ্জামের জন্য 44N উচ্চ-নির্ভুল নলাকার ভয়েস কয়েল মোটর
| উৎপত্তি স্থল | সুজহু, চীন |
|---|---|
| পরিচিতিমুলক নাম | SUPT MOTION |
| সাক্ষ্যদান | CE, ISO9001 |
| মডেল নম্বার | VCAR0044-0075-00A |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিস |
| মূল্য | USD 70-185 / Piece |
| প্যাকেজিং বিবরণ | অ্যান্টি-স্ট্যাটিক ফোম সন্নিবেশ সহ মোশন ব্র্যান্ডেড বক্স, এক্সপোর্ট-গ্রেড ঢেউতোলা শক্ত কাগজ |
| ডেলিভারি সময় | নমুনার জন্য 3-5 দিন, বাল্ক অর্ডারের জন্য 15-25 দিন |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | প্রতি মাসে 5000 টুকরা |
পণ্যের বিবরণ
| মডেল নম্বার | VCAR0044-0075-00A | মোটর প্রকার | নলাকার ভয়েস কয়েল মোটর |
|---|---|---|---|
| পিক ফোর্স | 44N | অবিচ্ছিন্ন শক্তি | 13.7N |
| মোট স্ট্রোক | 7.5 মিমি | রেটেড ভোল্টেজ | 16.8V ডিসি |
| পজিশনিং রেজোলিউশন | 0.5um | পুনরাবৃত্তিযোগ্যতা | +/-1um |
| ব্যাক ইএমএফ কনস্ট্যান্ট | 7.6V/m/s | কুণ্ডলী ওজন | 38.6 গ্রাম |
| স্টেটর ব্যাস | 31.1 মিমি | সামগ্রিক দৈর্ঘ্য | 35.9 মিমি |
| নিরোধক ক্লাস | ক্লাস H | ||
| বিশেষভাবে তুলে ধরা | সাবমাইক্রন পজিশনিং ভয়েস কয়েল মোটর,জিরো ব্যাকল্যাশ ডাইরেক্ট ড্রাইভ,ক্লোজড লুপ সার্ভো অ্যাকচুয়েটর |
||
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ
VCAR0044-0075-00A একটি সিলিন্ডারিক ভয়েস কয়েল মোটর যা বিশেষভাবে উচ্চ অবস্থান সঠিকতা অর্জনের জন্য ডিজাইন করা হয়েছে। এটি 16.8V DC পাওয়ার সাপ্লাই দ্বারা চালিত হয়,এই ভয়েস কয়েল মোটর একটি সরাসরি রৈখিক গতি প্রদান করে.5 মিমি স্ট্রোক এবং একটি রৈখিক এনকোডার দিয়ে বন্ধ লুপ নিয়ন্ত্রণে ব্যবহৃত হলে 0.5um এর অবস্থান রেজোলিউশন অর্জন করে।
অ-যোগাযোগ সঞ্চালন-কয়েল নকশা বিপরীত প্রতিক্রিয়া, cogging, এবং hysteresis নির্মূল, মোটর তার অবস্থান রাখা এবং বারবার একই অবস্থান ফিরে সক্ষম।শক্ত গতিপথ এবং কম চলমান ভর সিস্টেম উচ্চ যান্ত্রিক ব্যান্ডউইথ প্রদান, সার্ভো লুপকে ব্যাঘাতকে দমন করতে এবং দ্রুত স্থিতিশীল করতে সহায়তা করে।
এই ভয়েস-কয়েল মোটরটি একটি সুনির্দিষ্ট গ্রাউন্ডিং উপাদান এবং একটি ভারসাম্যপূর্ণ চৌম্বকীয় সার্কিট ব্যবহার করে তৈরি করা হয় যাতে কম শক্তি তরঙ্গ বজায় থাকে।যথার্থ-ভূমি গাইড রেল পৃষ্ঠতল এবং মিলে যাওয়া চুম্বক পুরো স্ট্রোক জুড়ে নামমাত্র আউটপুট মানের 1% এর নিচে শক্তি ripple রাখাএটি মাইক্রোমিটার স্তরের সারিবদ্ধতা, পরিদর্শন বা পরিমাপ সরঞ্জামগুলির জন্য একটি আদর্শ উপাদান।
সমাধান
যথার্থ সরঞ্জামগুলিতে অবস্থান ত্রুটিগুলি সাধারণত প্রতিক্রিয়া, স্টিক-স্লিপ ঘর্ষণ, তাপীয় ড্রিফট এবং যান্ত্রিক অনুরণনের কারণে হয়।ভয়েস-কয়েল মোটর সম্পূর্ণরূপে ত্রুটির প্রথম দুটি উৎস নির্মূল: কোনও গিয়ার বা সীসা স্ক্রু নেই যা প্রতিক্রিয়া সৃষ্টি করতে পারে এবং যোগাযোগহীন কয়েল ডিজাইনের অর্থ হ'ল কোনও স্ট্যাটিক ঘর্ষণ অতিক্রম করা যায় না।অবশিষ্ট ত্রুটি একটি উচ্চ রেজোলিউশন রৈখিক এনকোডার অন্তর্ভুক্ত একটি বন্ধ লুপ সিস্টেম মাধ্যমে নিয়ন্ত্রিত হয়, যা লোডের প্রকৃত অবস্থানের উপর সরাসরি ফিডব্যাক প্রদান করে।
যেহেতু শক্তি প্রবাহের সাথে সমানুপাতিক, সার্ভো সিস্টেম 0.5 মাইক্রোমিটার ধাপে গতি অর্জন বা লোড অধীনে একটি স্থিতিশীল অবস্থান বজায় রাখার জন্য সঠিকভাবে সঠিক পরিমাণে শক্তি প্রয়োগ করতে পারে।ফলাফল হল মাইক্রোমিটার স্তরের নির্ভুলতার সাথে একটি গতি অক্ষ, পরিধান-প্ররোচিত ড্রিফট মুক্ত, এবং লক্ষ লক্ষ চক্রের উপর ধ্রুবক কর্মক্ষমতা।
যেহেতু সেখানে ঘর্ষণ নেই, স্টিক-স্লিপ প্রভাবগুলি - ঐতিহ্যগত পর্যায়ে ঝাঁকুনির একটি সাধারণ কারণ - খুব কম গতিতেও ঘটে না।এই সমাধানটি স্ক্র্যাপ এবং পুনর্নির্মাণ হ্রাস করার সময় থ্রুপুট বৃদ্ধি করে.
বিশেষ উল্লেখ
| প্যারামিটার | মূল্য |
|---|---|
| প্রোডাক্ট মডেল | VCAR0044-0075-00A |
| মোটর প্রকার | সিলিন্ড্রিকাল ভয়েস কয়েল মোটর |
| পিক ফোর্স | ৪৪ এন |
| 25°C এ ক্রমাগত শক্তি | 13.7N |
| মোট স্ট্রোক | 7.5 মিমি |
| নামমাত্র ভোল্টেজ | 16.8 ভোল্ট ডিসি |
| পজিশনিং রেজল্যুশন | 0.5 উম |
| পুনরাবৃত্তিযোগ্য | +/-1 উম |
| ব্যাক ইএমএফ ধ্রুবক | 7.6 ভি/মি/সেকেন্ড |
| কয়েল ওজন | 38.6 গ্রাম |
| স্ট্যাটার ব্যাসার্ধ | 31.১ মিমি |
| মোট দৈর্ঘ্য | 35.9 মিমি |
| আইসোলেশন ক্লাস | ক্লাস H |
| পিরডাক্ট মডেল | পিক ফোর্স (এন) |
সিঅবিচ্ছিন্ন শক্তি 25°C ((N) এ |
টিওটাল স্ট্রোক (মিমি) |
এমএক্স ভোল্টেজ (V) |
বিএক ই এম এফ ধ্রুবক (V/m/s) |
ডব্লিউরোলের আট (জ) |
এসব্যাসার্ধ(মিমি) | টিhe দৈর্ঘ্য (মিমি) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-০250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
প্রয়োগ
সাধারণ অ্যাপ্লিকেশনঃ এর মধ্যে রয়েছে অর্ধপরিবাহী ওয়েফার সারিবদ্ধকরণ, ফোটনিক্স এবং ফাইবার সারিবদ্ধকরণ, লেজার প্রসেসিং হেড পজিশনিং, মাইক্রোস্কোপগুলিতে জেড-অক্ষ ফোকাসিং, যথার্থ পরিমাপ প্ল্যাটফর্ম,মাস্ক পরিদর্শন, এবং মেডিকেল ডিভাইস পজিশনিং।
এই ভয়েস কয়েল অ্যাকুয়েটরটি শিল্প ক্যামেরার জন্য অটোফোকাস সিস্টেমে এবং বিশ্লেষণাত্মক যন্ত্রগুলির সুনির্দিষ্ট ভালভ নিয়ন্ত্রণের জন্যও ব্যবহৃত হয়।কোন স্বল্প-স্ট্রোক গতির কাজ submicron রেজল্যুশন এবং স্থিতিশীল অবস্থান ধরে রাখার ক্ষমতা প্রয়োজন এই actuator থেকে উপকৃত হতে পারে.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: ০.৫ মিমি রেজোলিউশন কিভাবে পাওয়া যায়?
উত্তরঃ রেজোলিউশনটি একটি বন্ধ সার্ভো লুপের মধ্যে একটি ঘর্ষণ মুক্ত ভয়েস কয়েল মোটর এবং একটি উচ্চ-রেজোলিউশন লিনিয়ার এনকোডার সমন্বয় থেকে আসে। এনকোডার প্রকৃত লোড অবস্থান পরিমাপ করে,এবং মোটর এর মসৃণ শক্তি আউটপুট 0 এর একক-পদক্ষেপ গতির অনুমতি দেয়.৫ এম।
প্রশ্ন: পুনরাবৃত্তিযোগ্যতার উপর কী কী প্রভাব ফেলে?
উত্তরঃ পুনরাবৃত্তিযোগ্যতা প্রধানত এনকোডার গুণমান, সার্ভো-টিউনিং এবং তাপ স্থায়িত্বের উপর নির্ভর করে। যোগাযোগহীন নকশা ঘর্ষণ এবং পরিধান দূর করে,তাই যান্ত্রিক পুনরাবৃত্তি মোটর জীবন জুড়ে সামঞ্জস্যপূর্ণ থাকেনিয়মিত এনকোডার ক্যালিব্রেশন একমাত্র রুটিন রক্ষণাবেক্ষণ প্রস্তাবিত।
প্রশ্ন: চালিত অবস্থায় মোটর কি অবস্থান ধরে রাখতে পারে?
উত্তরঃ হ্যাঁ। একটি বন্ধ লুপে, সার্ভো লোডের বিরুদ্ধে শক্তি ভারসাম্য বজায় রেখে স্ট্রোকের মধ্যে যে কোনও অবস্থানে কয়েল ধরে রাখতে পারে। বেশিরভাগ স্ট্যাটিক অ্যাপ্লিকেশনগুলির জন্য একটি হোল্ডিং ব্রেক প্রয়োজন হয় না।
প্রশ্ন: আমি কি কাস্টমাইজড স্ট্রোক বা এনকোডার অপশন পেতে পারি?
উত্তরঃ হ্যাঁ। SUPT MOTION স্ট্রোক, শক্তি, ভোল্টেজ এবং এনকোডার টাইপ সামঞ্জস্য করতে পারে। একটি কাস্টমাইজড প্রস্তাবের জন্য আপনার নির্ভুলতা লক্ষ্য এবং গতি প্রোফাইল দিয়ে আমাদের সাথে যোগাযোগ করুন।
