স্বয়ংক্রিয় সরঞ্জামের জন্য 105N থ্রাস্ট হাই রেসপন্স নলাকার ভয়েস কয়েল মোটর
| উৎপত্তি স্থল | সুজহু, চীন |
|---|---|
| পরিচিতিমুলক নাম | SUPT MOTION |
| সাক্ষ্যদান | CE, ISO9001 |
| মডেল নম্বার | VCAR0105-0164-00A |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিস |
| মূল্য | $60-$120 / Piece |
| প্যাকেজিং বিবরণ | অ্যান্টি-স্ট্যাটিক ফোম সন্নিবেশ সহ মোশন ব্র্যান্ডেড বক্স, এক্সপোর্ট-গ্রেড ঢেউতোলা শক্ত কাগজ |
| ডেলিভারি সময় | নমুনার জন্য 3-5 দিন, বাল্ক অর্ডারের জন্য 15-25 দিন |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | প্রতি মাসে 5000 টুকরা |
পণ্যের বিবরণ
| মডেল নম্বার | VCAR0105-0164-00A | মোটর প্রকার | নলাকার ভয়েস কয়েল মোটর |
|---|---|---|---|
| পিক ফোর্স | 105N | অবিচ্ছিন্ন শক্তি | 35.4N |
| মোট স্ট্রোক | 16.4 মিমি | সর্বোচ্চ ভোল্টেজ | 20.1V DC |
| ব্যাক ইএমএফ কনস্ট্যান্ট | 11.5 V/m/s | কুণ্ডলী ওজন | 150 গ্রাম |
| স্টেটর ব্যাস | 60.4 মিমি | সামগ্রিক দৈর্ঘ্য | 40.4 মিমি |
| নিরোধক ক্লাস | ক্লাস H | ||
| বিশেষভাবে তুলে ধরা | দ্রুত প্রতিক্রিয়া ভয়েস কয়েল মোটর,১ এমএস মেকানিক্যাল টাইম কন্টান্ট,উচ্চ ত্বরান্বিত রৈখিক গতি |
||
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ

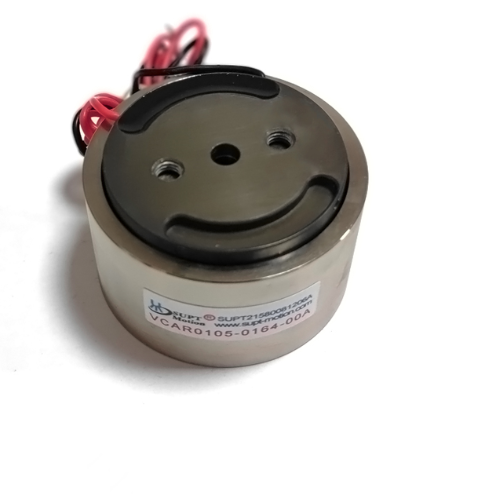

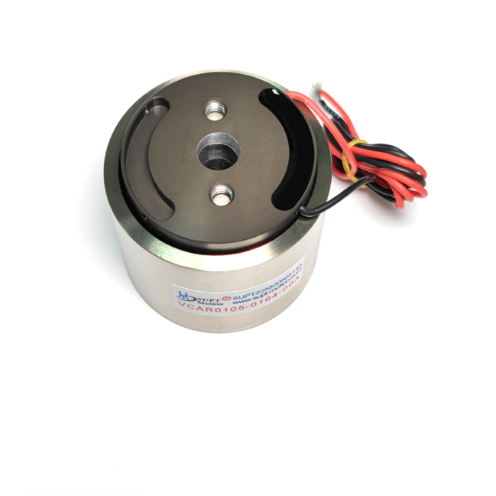

VCAR0105-0164-00A একটি সিলিন্ড্রিক্যাল ভয়েস-কয়েল মোটর যা উচ্চ-গতির গতি নিয়ন্ত্রণের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। এটি সরাসরি বৈদ্যুতিক কারেন্টকে রৈখিক ধাক্কায় রূপান্তর করতে মুভিং-কয়েল নীতি ব্যবহার করে, গতি শৃঙ্খলে কোনও গিয়ার, বেল্ট বা লিড স্ক্রু ছাড়াই। এই ডাইরেক্ট-ড্রাইভ ডিজাইন ব্যাকল্যাশ এবং যান্ত্রিক সম্মতি দূর করে, মোটরকে দ্রুত গতি বাড়াতে এবং প্রায় এক মিলিসেকেন্ডের মধ্যে লক্ষ্য অবস্থানে স্থিতিশীল হতে সক্ষম করে।

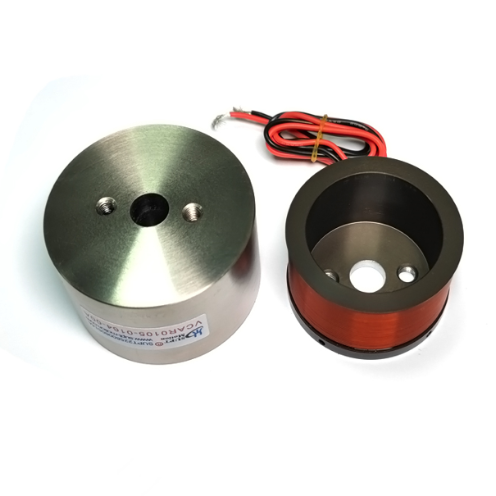

এই ভয়েস কয়েল অ্যাকচুয়েটরটি 20.1 V DC রেটযুক্ত, 105 N পিক থ্রাস্ট সরবরাহ করে এবং 16.4 মিমি মোট স্ট্রোক রয়েছে, যা এটিকে স্বল্প-স্ট্রোক, উচ্চ-গতির পজিশনিং কাজের জন্য উপযুক্ত করে তোলে। একটি উচ্চ-শক্তি নিওডিমিয়াম ম্যাগনেট অ্যাসেম্বলি এবং একটি কম-ভর কয়েল সিলিন্ড্রিক্যাল হাউজিংয়ের মধ্যে একত্রিত করা হয়েছে, যার ফলে কম মুভিং মাস এবং উচ্চ ত্বরণ বজায় থাকে।
প্রতিটি ইউনিট কঠোর প্রক্রিয়া নিয়ন্ত্রণের অধীনে ক্ষত এবং ভারসাম্যপূর্ণ করা হয় যাতে সমস্ত ইউনিটে সামঞ্জস্যপূর্ণ শক্তি আউটপুট নিশ্চিত করা যায়। নমনীয় মাউন্টিং বিকল্প এবং ফ্রি-হ্যাংগিং লিডগুলি OEM ইন্টিগ্রেশনকে সহজ করে তোলে। ভয়েস কয়েল মোটর সাধারণ কারেন্ট কমান্ড গ্রহণ করে এবং পুরো স্ট্রোক রেঞ্জ জুড়ে মসৃণ, নিয়ন্ত্রণযোগ্য শক্তি তৈরি করে, যা সার্ভো টিউনিংকে সহজ এবং স্বজ্ঞাত করে তোলে।
সমাধান
অনেক স্বয়ংক্রিয় ডিভাইস ধীর এবং পরোক্ষ ড্রাইভ সিস্টেমের কারণে দীর্ঘ চক্রের সময় অনুভব করে। গিয়ারবক্সের মাধ্যমে সংযুক্ত ঘূর্ণায়মান মোটরগুলি ব্যাকল্যাশ, ঘর্ষণ এবং প্রতিফলিত জড়তা তৈরি করে, যা প্রতিক্রিয়া সময়কে ধীর করে দেয় এবং সুনির্দিষ্ট পজিশনিং কঠিন করে তোলে।
এই ভয়েস-কয়েল মোটর লোডে সরাসরি শক্তি প্রয়োগ করে এই সমস্যার সমাধান করে। যেহেতু মুভিং কয়েল স্ট্যাটরের সংস্পর্শে আসে না, তাই কোনও কগিং এফেক্ট, হিস্টেরেসিস বা যান্ত্রিক ব্যাকল্যাশ নেই; ফলস্বরূপ, প্রায় এক মিলিসেকেন্ডের মধ্যে কোনও দোলন ছাড়াই স্টেপ কমান্ডগুলি কার্যকর এবং স্থিতিশীল করা যেতে পারে।
শক্তি কারেন্টের সমানুপাতিক, যা ত্বরণ এবং মন্দন বক্ররেখা ডিজাইন করা এবং পুনরাবৃত্তিযোগ্য করা সহজ করে তোলে। কম মুভিং মাস চক্রাকার অপারেশনের সময় শক্তি খরচও হ্রাস করে। থ্রুপুট-ভিত্তিক অ্যাপ্লিকেশনগুলির জন্য, এটি আন্দোলন এবং স্থিতিশীলতার সময়কে সংক্ষিপ্ত করার এবং সরঞ্জামের উৎপাদনশীলতা উন্নত করার একটি ব্যবহারিক পদ্ধতি। বেল্ট টেনশনিং, কাপলিং অ্যালাইনমেন্ট বা গিয়ারবক্স লুব্রিকেশনের প্রয়োজন না হওয়ায়, এই ডাইরেক্ট-ড্রাইভ পদ্ধতি রক্ষণাবেক্ষণকেও সহজ করে তোলে।
স্পেসিফিকেশন
| প্যারামিটার | মান |
|---|---|
| পণ্যের মডেল | VCAR0105-0164-00A |
| মোটর প্রকার | সিলিন্ড্রিক্যাল ভয়েস কয়েল মোটর |
| পিক ফোর্স | 105N |
| 25°C এ কন্টিনিউয়াস ফোর্স | 35.4N |
| মোট স্ট্রোক | 16.4 মিমি |
| সর্বোচ্চ ভোল্টেজ | 20.1V DC |
| ব্যাক EMF ধ্রুবক | 11.5 V/m/s |
| ফোর্স সেনসিটিভিটি | 11.5 N/A |
| কয়েলের ওজন | 150 গ্রাম |
| স্ট্যাটর ব্যাস | 60.4 মিমি |
| সামগ্রিক দৈর্ঘ্য | 40.4 মিমি |
| ইনসুলেশন ক্লাস | ক্লাস H |
| Pপণ্যের মডেল | পিক ফোর্স (N) |
Cকন্টিনিউয়াস ফোর্স 25°C এ (N) |
Tমোট স্ট্রোক (মিমি) |
Mসর্বোচ্চ ভোল্টেজ (V) |
Bব্যাক EMF ধ্রুবক (V/m/s) |
Wকয়েলের ওজন (গ্রাম) |
Sস্ট্যাটর ব্যাস(মিমি) | Tদৈর্ঘ্য (মিমি) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
আবেদন
এই ভয়েস কয়েল অ্যাকচুয়েটরটি পিক-এন্ড-প্লেস মেকানিজম, সেমিকন্ডাক্টর প্রসেসিং, ডিসপেন্সিং সিস্টেম, উচ্চ-গতির সর্টিং, ভালভ অ্যাকচুয়েশন, অপটিক্যাল ফোকাসিং এবং ভাইব্রেশন টেস্টিং সহ অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। রোবোটিক্সে, এটি হালকা গ্রিপার ফিঙ্গার এবং কব্জির গতি চালিত করে, যা সেন্সর ফিডব্যাকের দ্রুত প্রতিক্রিয়া জানাতে হবে।
সিলিন্ড্রিক্যাল ভয়েস কয়েল মোটরগুলি সক্রিয় ড্যাম্পিং এবং অন্যান্য স্বল্প-স্ট্রোক মোশন অ্যাপ্লিকেশনগুলির জন্যও উপযুক্ত যা দ্রুত ত্বরণ এবং মসৃণ স্থির-অবস্থা অপারেশন প্রয়োজন। এই ভয়েস কয়েল অ্যাকচুয়েটরটি সক্রিয় কম্পন বাতিলকরণ এবং উচ্চ-গতির টুল সার্ভো সিস্টেমেও ব্যবহৃত হয়, যার জন্য সাব-মিলিসেকেন্ড রেঞ্জে ফোর্স রেসপন্স টাইম প্রয়োজন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: এই মোটরের সার্ভিস লাইফ কত?
উত্তর: মোটরে কোনও ব্রাশ এবং কোনও স্লাইডিং বৈদ্যুতিক যোগাযোগ নেই। একমাত্র চলমান অংশ হল লিনিয়ার বিয়ারিং দ্বারা সমর্থিত কয়েল অ্যাসেম্বলি, তাই সার্ভিস লাইফ সাধারণত কয়েক মিলিয়ন চক্রে পরিমাপ করা হয়।
প্রশ্ন: ফোর্স, স্ট্রোক এবং ভোল্টেজ কি কাস্টমাইজ করা যায়?
উত্তর: হ্যাঁ। SUPT MOTION কাস্টম উইন্ডিং, 1 মিমি থেকে 60 মিমি পর্যন্ত স্ট্রোক এবং 0.5 N থেকে 3000 N পর্যন্ত পিক ফোর্স সরবরাহ করে। আপনার মোশন প্রোফাইল সরবরাহ করুন এবং আমরা একটি উপযুক্ত ডিজাইন ম্যাচ করব।
প্রশ্ন: কোন ড্রাইভার ব্যবহার করা উচিত?
উত্তর: পজিশন ফিডব্যাক সহ একটি কারেন্ট-মোড সার্ভো ড্রাইভ সুপারিশ করা হয়। একটি সম্পূর্ণ প্লাগ-এন্ড-প্লে সমাধান পেতে আমরা একটি ম্যাচ করা ড্রাইভার এবং কন্ট্রোলার সরবরাহ করতে পারি।
প্রশ্ন: মোটরের কি এনকোডার প্রয়োজন?
উত্তর: ক্লোজড লুপ পজিশন নিয়ন্ত্রণের জন্য একটি এনকোডার সুপারিশ করা হয়। ফোর্স বা ভেলোসিটি নিয়ন্ত্রণের জন্য, কেবল একটি কারেন্ট-মোড ড্রাইভারই যথেষ্ট।
