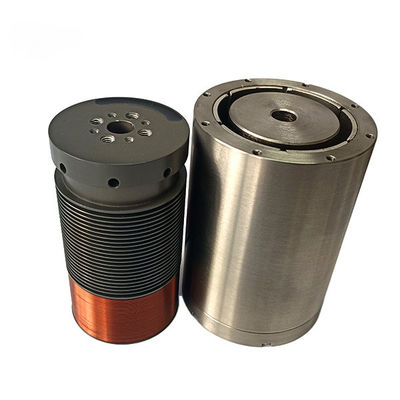

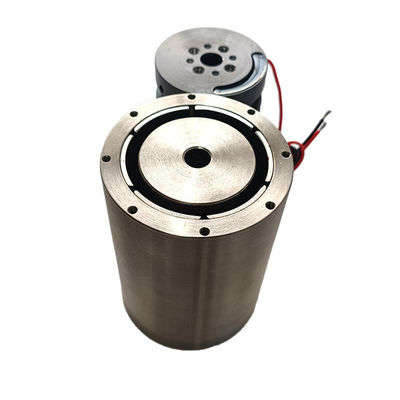

VCAR0022-0448-00A ভয়েস কয়েল মোটর 22N পিক ফোর্স 44.8mm স্ট্রোক প্রশস্ত গতি পরিসীমা
| উৎপত্তি স্থল | সুজহু, চীন |
|---|---|
| পরিচিতিমুলক নাম | SUPT MOTION |
| সাক্ষ্যদান | CE, ISO9001 |
| মডেল নম্বার | VCAR0022-0448-00A |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিস |
| মূল্য | USD 90-180 / Piece |
| প্যাকেজিং বিবরণ | অ্যান্টি-স্ট্যাটিক ফোম সুরক্ষা সহ রপ্তানি-গ্রেডের শক্ত কাগজ |
| ডেলিভারি সময় | নমুনার জন্য 3-5 কার্যদিবস, উত্পাদনের জন্য 7-15 কার্যদিবস |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | প্রতি মাসে 5000 টুকরা |
পণ্যের বিবরণ
| মোটর প্রকার | নলাকার ভয়েস কয়েল মোটর | পিক ফোর্স | 22 N |
|---|---|---|---|
| 25 C এ অবিচ্ছিন্ন বল | 11.4 N | মোট স্ট্রোক | 44.8 মিমি |
| ভোল্টেজ | 14.3 ভি | ফিরে EMF | 4.0 V/m/s |
| মুভার ওজন | 52 গ্রাম | স্টেটর ব্যাস | 48 মিমি |
| দৈর্ঘ্য | 75.7 মিমি | ড্রাইভ মোড | ডাইরেক্ট ড্রাইভ, জিরো ব্যাকল্যাশ |
| ওয়ারেন্টি | 12 মাস | ||
| বিশেষভাবে তুলে ধরা | 44.8 মিমি স্ট্রোক ওয়াইড স্পিড রেঞ্জ,22N পিক ফোর্স হাই স্পিড অপারেশন,যথার্থ গতি নিয়ন্ত্রণের লিনিয়ার অ্যাকচুয়েটর |
||
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ
VCAR0022-0448-00A হল SUPT MOTION-এর VCAR সিরিজের একটি ওয়াইড-স্পিড-রেঞ্জ সিলিন্ড্রিক্যাল ভয়েস-কয়েল মোটর। 25°C তাপমাত্রায়, এটি 44.8 মিমি পর্যন্ত মোট স্ট্রোক, 22 N পর্যন্ত পিক থ্রাস্ট এবং 11.4 N কন্টিনিউয়াস থ্রাস্ট প্রদান করে। এই মডেলের ভয়েস-কয়েল মোটরটি বিশেষভাবে লিনিয়ার মোশন সিস্টেমের জন্য ডিজাইন করা হয়েছে, যা আল্ট্রা-স্লো ক্রিপিং স্পিড থেকে হাই-স্পিড রেসিপ্রোকেটিং মোশন পর্যন্ত মসৃণ অপারেশন সক্ষম করে, পুরো স্ট্রোক রেঞ্জ জুড়ে সুনির্দিষ্ট গতি নিয়ন্ত্রণ প্রদান করে।
ভয়েস কয়েল মোটরগুলি সহজাতভাবে একটি বিস্তৃত গতি পরিসরে কাজ করতে সক্ষম কারণ থ্রাস্ট কয়েল কারেন্টের সমানুপাতিক এবং গতির উপর নির্ভরশীল নয়। বল স্ক্রু এবং বেল্ট ড্রাইভের বিপরীতে, এটি ঘর্ষণ, ব্যাকল্যাশ এবং যান্ত্রিক রেজোন্যান্সের পরিবর্তন থেকে মুক্ত যা গতির পরিসীমা সীমিত করে। ফলস্বরূপ, VCAR0022-0448-00A বিশ্রাম, কম গতি এবং উচ্চ গতিতে অভিন্ন শক্তি আউটপুট সরবরাহ করে—ডিসপেন্সিং, কোটিং এবং স্ক্যানিংয়ের মতো গতি-সংবেদনশীল প্রক্রিয়াগুলির জন্য একটি নির্ণায়ক সুবিধা।
48 মিমি স্টেটর ব্যাস এবং 75.7 মিমি দৈর্ঘ্য সহ, এই অ্যাকচুয়েটরটি একটি শক্তিশালী নির্মাণ বৈশিষ্ট্যযুক্ত, যখন মুভিং মাস মাত্র 52 গ্রাম রাখে। ডাইরেক্ট-ড্রাইভ নীতি উচ্চ ডাইনামিক স্টিফনেস, দ্রুত প্রতিক্রিয়া এবং ক্লোজড-লুপ নিয়ন্ত্রণের অধীনে মাইক্রন-লেভেল রিপিটেবিলিটি নিশ্চিত করে। প্রতিটি ভয়েস কয়েল মোটর ISO 9001 মান অনুযায়ী তৈরি করা হয় এবং CE-প্রত্যয়িত; সমস্ত ইউনিট চালানের আগে থ্রাস্ট, রেজিস্ট্যান্স এবং ইনসুলেশন পারফরম্যান্সের জন্য গুণমান পরীক্ষা করা হয়।
এর দীর্ঘ স্ট্রোক ছাড়াও, VCAR0022-0448-00A চমৎকার ফোর্স লিনিয়ারটি বৈশিষ্ট্যযুক্ত, কারণ কয়েলটি পুরো স্ট্রোক জুড়ে একটি সাবধানে অপ্টিমাইজ করা চৌম্বক ক্ষেত্রের মধ্যে কাজ করে। ফলস্বরূপ, প্রতিটি অবস্থানে পূর্বাভাসযোগ্য ফোর্স আউটপুট অর্জন করা হয়, যা মাল্টি-অ্যাক্সিস মেশিন টুলগুলিতে সার্ভো টিউনিংকে ব্যাপকভাবে সহজ করে এবং কনট্যুর নির্ভুলতা উন্নত করে। এই অ্যাকচুয়েটরটি ফ্রি-হ্যাংগিং লিড, কানেক্টর বা কাস্টম-দৈর্ঘ্যের কেবল দিয়ে সজ্জিত করা যেতে পারে এবং মোটর ড্রাইভিং ফোর্স সরবরাহ করার সময় বাহ্যিক লোড সমর্থন করার জন্য ঐচ্ছিক লিনিয়ার গাইড অন্তর্ভুক্ত করতে পারে।
স্পেসিফিকেশন
| মডেল | VCAR0022-0448-00A |
| মোটর প্রকার | সিলিন্ড্রিক্যাল ভয়েস কয়েল মোটর (VCAR সিরিজ) |
| পিক ফোর্স | 22 N |
| 25°C তাপমাত্রায় কন্টিনিউয়াস ফোর্স | 11.4 N |
| মোট স্ট্রোক | 44.8 মিমি |
| ভোল্টেজ | 14.3 V |
| ব্যাক EMF | 4.0 V/m/s |
| মুভার ওজন | 52 গ্রাম |
| স্টেটর ব্যাস | 48 মিমি |
| দৈর্ঘ্য | 75.7 মিমি |
মূল ডিজাইন বৈশিষ্ট্য: 44.8 মিমি স্ট্রোক যা ক্রিপ থেকে উচ্চ গতি পর্যন্ত বিস্তৃত গতি পরিসীমা জুড়ে; 22 N পিক ফোর্স সহ 11.4 N কন্টিনিউয়াস ফোর্স; জিরো ব্যাকল্যাশ এবং কোন কগিং সহ ডাইরেক্ট ড্রাইভ; সুনির্দিষ্ট বেগ এবং অবস্থান নিয়ন্ত্রণ; রক্ষণাবেক্ষণ-মুক্ত ব্রাশবিহীন কাঠামো।
প্রয়োগ
VCAR0022-0448-00A এর বিস্তৃত গতি পরিসীমা এবং দীর্ঘ স্ট্রোক এটিকে নিম্নলিখিত অ্যাপ্লিকেশনগুলির জন্য নিখুঁতভাবে উপযুক্ত করে তোলে:
- স্বয়ংক্রিয় ডিসপেন্সিং, কোটিং এবং আঠালো মেশিনগুলির জন্য অভিন্ন বেগ প্রয়োজন
- পরিবর্তনশীল গতি প্রোফাইল সহ প্যাকেজিং, লেবেলিং এবং কার্টোনিং সরঞ্জাম
- টান, সংকোচন এবং ক্লান্তি চক্রের জন্য উপাদান পরীক্ষার মেশিন
- প্রিসিশন সর্টিং, গ্রেডিং এবং পরিদর্শন কনভেয়র
- ল্যাবরেটরি অটোমেশন এবং লিকুইড হ্যান্ডলিং সিস্টেম
- মিশ্র ধীর এবং দ্রুত মুভ সহ প্রিন্টিং, স্ক্যানিং এবং লেজার মার্কিং স্টেজ
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: এই মোটরটি কী গতির পরিসীমা অর্জন করতে পারে?
মোটরটি প্রায় শূন্য ক্রিপ স্পিড থেকে কয়েকশ মিলিমিটার প্রতি সেকেন্ড পর্যন্ত চলতে পারে, যা ড্রাইভার ভোল্টেজ এবং লোডের উপর নির্ভর করে। যেহেতু ভয়েস কয়েল ফোর্স কারেন্ট-নিয়ন্ত্রিত এবং গতি-স্বাধীন, তাই সম্পূর্ণ 44.8 মিমি স্ট্রোক জুড়ে বেগ স্থিতিশীল থাকে। আপনার নির্দিষ্ট লোড এবং মোশন প্রোফাইলের জন্য, আমরা অ্যাক্সিলারেশন, সেটলিং টাইম এবং প্রয়োজনীয় ড্রাইভার কারেন্ট সহ একটি ডাইনামিক গণনা প্রদান করতে পারি।
প্রশ্ন ২: এত দীর্ঘ স্ট্রোক সহ পজিশনিং নির্ভুলতা কীভাবে অর্জন করা হয়?
আমরা পছন্দসই রেজোলিউশন সহ একটি লিনিয়ার এনকোডার এবং পজিশন ও ভেলোসিটি লুপ সহ একটি সার্ভো ড্রাইভার সুপারিশ করি। ডাইরেক্ট-ড্রাইভ, জিরো-ব্যাকল্যাশ নির্মাণ নিশ্চিত করে যে যান্ত্রিক ড্রিফট ছাড়াই কমান্ডেড পজিশন বজায় রাখা হয়।
প্রশ্ন ৩: স্ট্রোক কি কাস্টমাইজ করা যায়?
হ্যাঁ, VCAR সিরিজ বিভিন্ন ফ্রেম আকারে 1 মিমি থেকে 60 মিমি এর বেশি স্ট্রোক সরবরাহ করে। ভলিউম অ্যাপ্লিকেশনগুলির জন্য কাস্টম স্ট্রোক, ফোর্স লেভেল এবং যান্ত্রিক ইন্টারফেস তৈরি করা যেতে পারে।
প্রশ্ন ৪: ডিউটি সাইকেল এবং থার্মাল আচরণ কী?
25°C তাপমাত্রায় 11.4 N এর কন্টিনিউয়াস ফোর্স রেটিং নিরাপদ কন্টিনিউয়াস ডিউটি সংজ্ঞায়িত করে। উচ্চতর ফোর্স বা দীর্ঘ ডিউটির জন্য, আমরা থার্মাল ম্যানেজমেন্ট অপশন যোগ করতে পারি বা VCAR পরিবারের একটি বড় মডেল সুপারিশ করতে পারি।
প্রশ্ন ৫: ডেলিভারি নিতে কত সময় লাগে?
নমুনা অর্ডার 3 থেকে 5 কার্যদিবসের মধ্যে পাঠানো হয়, এবং উৎপাদন অর্ডার 7 থেকে 15 কার্যদিবসের মধ্যে পাঠানো হয়। MOQ হল মূল্যায়নের জন্য 1 পিস।
