জিরো ব্যাকল্যাশ ডিরেক্ট ড্রাইভ ভয়েস কয়েল মোটর VCAR0035 35N পিক ফোর্স

VCAR0035-0105-00A একটি উচ্চ-কার্যক্ষমতাসম্পন্ন সিলিন্ড্রিক্যাল ভয়েস কয়েল মোটর যা বিশেষভাবে জিরো ব্যাকল্যাশ, ডাইরেক্ট-ড্রাইভ নির্ভুলতা এবং দ্রুত ডাইনামিক রেসপন্স প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। SUPT MOTION VCAR0035 সিরিজের অংশ হিসাবে, এই ভয়েস কয়েল মোটর একটি কমপ্যাক্ট ফর্ম ফ্যাক্টরে 35 N পিক থ্রাস্ট সরবরাহ করে, যা এটিকে নির্ভুল পজিশনিং সিস্টেম, সেমিকন্ডাক্টর উত্পাদন সরঞ্জাম, অপটিক্যাল অ্যালাইনমেন্ট প্ল্যাটফর্ম এবং মেডিকেল ডিভাইস অটোমেশনের জন্য একটি চমৎকার পছন্দ করে তোলে। ঐতিহ্যবাহী রোটারি-টু-লিনিয়ার রূপান্তর প্রক্রিয়াগুলির বিপরীতে, যা যান্ত্রিক ব্যাকল্যাশ এবং ঘর্ষণ তৈরি করে, এই ডাইরেক্ট-ড্রাইভ ভয়েস কয়েল মোটর চলমান কয়েল অ্যাসেম্বলিতে সরাসরি ইলেক্ট্রোম্যাগনেটিক ফোর্স প্রয়োগ করে লিনিয়ার মোশন তৈরি করে, সম্পূর্ণভাবে মধ্যবর্তী ট্রান্সমিশন উপাদানগুলি বাদ দেয়। ফলস্বরূপ মোশন সিস্টেমে অন্তর্নিহিতভাবে জিরো ব্যাকল্যাশ, সাব-মাইক্রন পজিশনিং রিপিটেবিলিটি থাকে এবং লক্ষ লক্ষ চক্র জুড়ে কোনও রক্ষণাবেক্ষণের প্রয়োজন হয় না। VCAR0035-0105-00A এর 25°C পরিবেষ্টিত তাপমাত্রায় 15.6 N রেট করা অবিচ্ছিন্ন থ্রাস্ট এবং 10.5 মিমি মোট স্ট্রোক রয়েছে, যা সীমিত স্থানের সাথে উচ্চ-নির্ভুল অ্যাপ্লিকেশনগুলির জন্য থ্রাস্ট আউটপুট, স্ট্রোক রেঞ্জ এবং কমপ্যাক্ট ডিজাইনের একটি আদর্শ ভারসাম্য সরবরাহ করে।

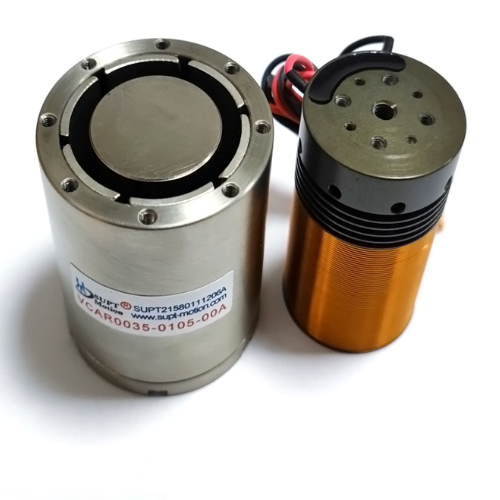

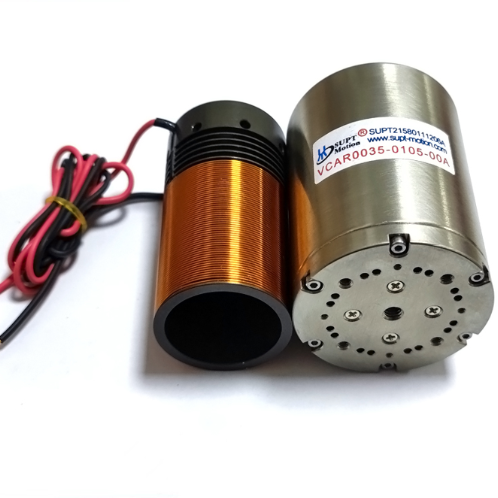

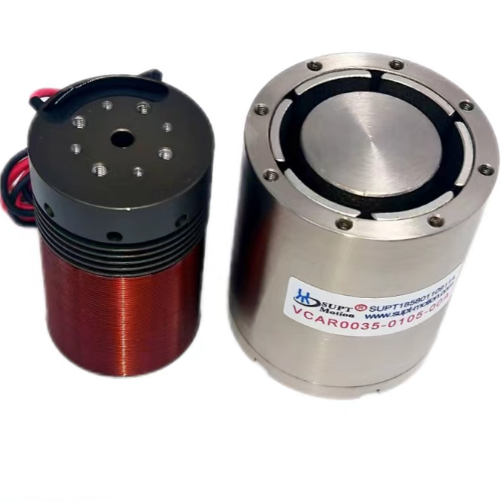

এই সিলিন্ড্রিক্যাল ভয়েস কয়েল মোটর ডিজাইনটিতে একটি স্থায়ী চুম্বক স্টেটর অ্যাসেম্বলি এবং একটি হালকা ওজনের ভয়েস কয়েল অন্তর্ভুক্ত রয়েছে, যা পুরো স্ট্রোক রেঞ্জ জুড়ে চমৎকার রৈখিকতা বজায় রেখে প্রয়োগকৃত কারেন্টের সমানুপাতিক লিনিয়ার থ্রাস্ট তৈরি করতে একসাথে কাজ করে। থ্রাস্ট এবং কারেন্টের মধ্যে এই রৈখিক সম্পর্ক সার্ভো নিয়ন্ত্রণের একীকরণকে সহজ করে তোলে এবং প্রতি সেকেন্ডে সাব-মাইক্রোমিটার থেকে 100 মিমি/সেকেন্ডের বেশি গতি পরিসীমা জুড়ে মসৃণ, কগিং-মুক্ত গতি সক্ষম করে। VCAR0035-0105-00A 11.9 V এর সর্বোচ্চ রেট করা ভোল্টেজ সহ ডিসি ভোল্টেজ দ্বারা চালিত হয়, যা বিস্তৃত সার্ভো ড্রাইভ এবং মোশন কন্ট্রোলারের সাথে নমনীয় সামঞ্জস্যতা সরবরাহ করে। এর চলমান কয়েলের ওজন মাত্র 91 গ্রাম, যা মোটরের চমৎকার ত্বরণ ক্ষমতা এবং উচ্চ-ফ্রিকোয়েন্সি রেসিপ্রোকেটিং মোশন পারফরম্যান্সে অবদান রাখে। 5 V/m/s এর ব্যাক-ইএমএফ ধ্রুবক সহ, এই মোটরটি ক্লোজড-লুপ কন্ট্রোল সিস্টেমের জন্য চমৎকার গতি প্রতিক্রিয়া বৈশিষ্ট্য সরবরাহ করে, যা বিভিন্ন কনফিগারেশনে সহায়ক সেন্সর ছাড়াই সুনির্দিষ্ট গতি নিয়ন্ত্রণ এবং পজিশন হোল্ডিং সক্ষম করে।

• জিরো ব্যাকল্যাশ ডাইরেক্ট ড্রাইভ:ইলেক্ট্রোম্যাগনেটিক ডাইরেক্ট ড্রাইভ আর্কিটেকচার যান্ত্রিক ট্রান্সমিশন উপাদান যেমন লিড স্ক্রু, বেল্ট এবং গিয়ারবক্সগুলি বাদ দেয়, কোনও পরিধান-প্রবণ ইন্টারফেস ছাড়াই অন্তর্নিহিতভাবে জিরো ব্যাকল্যাশ মোশন অর্জন করে। এই ডিজাইনটি পর্যায়ক্রমিক সমন্বয় বা রিক্যালিব্রেশন ছাড়াই পুরো পরিষেবা জীবন জুড়ে সামঞ্জস্যপূর্ণ পজিশনিং নির্ভুলতা নিশ্চিত করে।
• 35N পিক ফোর্স আউটপুট:35 নিউটন পিক ফোর্স সরবরাহ করতে সক্ষম, VCAR0035-0105-00A নির্ভুল ট্র্যাজেক্টরি নিয়ন্ত্রণ বজায় রেখে চাহিদাযুক্ত ত্বরণ প্রোফাইল এবং উচ্চ-গতির পয়েন্ট-টু-পয়েন্ট মুভমেন্ট পরিচালনা করে। 15.6N এর অবিচ্ছিন্ন ফোর্স রেটিং হোল্ডিং এবং প্রেসিং অ্যাপ্লিকেশনগুলিতে টেকসই অপারেশন সমর্থন করে।
• উচ্চ নির্ভুল পজিশনিং:উচ্চ-রেজোলিউশন এনকোডার এবং উন্নত সার্ভো টিউনিংয়ের মাধ্যমে অর্জনযোগ্য সাব-মাইক্রন স্তরের পজিশনিং রেজোলিউশন সহ, এই ভয়েস কয়েল মোটর সেমিকন্ডাক্টর ডাই বন্ডিং, অপটিক্যাল ফাইবার অ্যালাইনমেন্ট এবং মাইক্রো-ডিসপেন্সিং সিস্টেমের সুনির্দিষ্ট প্রয়োজনীয়তা পূরণ করে যেখানে মাইক্রন-স্তরের নির্ভুলতা সরাসরি প্রক্রিয়া ফলন এবং পণ্যের গুণমানকে প্রভাবিত করে।
• দ্রুত ডাইনামিক রেসপন্স:মাত্র 91 গ্রাম ওজনের হালকা ওজনের চলমান কয়েল অ্যাসেম্বলি সাব-5ms যান্ত্রিক প্রতিক্রিয়া সময় সক্ষম করে, যা এই VCM কে উচ্চ-ফ্রিকোয়েন্সি স্ক্যানিং, কম্পন তৈরি এবং দ্রুত বসতি স্থাপন অ্যাপ্লিকেশনগুলির জন্য আদর্শভাবে উপযুক্ত করে তোলে যেখানে থ্রুপুট এবং চক্র সময় হ্রাস গুরুত্বপূর্ণ পারফরম্যান্স মেট্রিক্স।
• কমপ্যাক্ট সিলিন্ড্রিক্যাল ফর্ম ফ্যাক্টর:50 মিমি স্টেটর ব্যাস এবং 67 মিমি সামগ্রিক দৈর্ঘ্য সহ, VCAR0035-0105-00A সহজেই স্থান-সীমাবদ্ধ মেশিন ডিজাইনে সংহত হয়, যা মাল্টি-ডিগ্রি-অফ-ফ্রিডম মোশন প্ল্যাটফর্ম এবং কমপ্যাক্ট ইন্সট্রুমেন্টেশনের জন্য একাধিক অক্ষকে কাছাকাছি প্যাকেজ করার অনুমতি দেয়।
• মসৃণ কগিং-মুক্ত মোশন:আয়রন-কোর লিনিয়ার মোটরগুলির বিপরীতে যা স্লট প্রভাবের কারণে কগিং ফোর্স প্রদর্শন করে, এই সিলিন্ড্রিক্যাল ভয়েস কয়েল মোটরের আয়রনলেস মুভিং কয়েল ডিজাইন কোনও ডিটেনট ফোর্স ছাড়াই পুরোপুরি মসৃণ গতি তৈরি করে, যা সার্ভো ডিথার ছাড়াই অত্যন্ত কম গতিতে আল্ট্রা-প্রিসাইজ ভেলোসিটি কন্ট্রোল সক্ষম করে।
• দীর্ঘ অপারেশনাল লাইফটাইম:নন-কন্টাক্ট ইলেক্ট্রোম্যাগনেটিক ফোর্স জেনারেশন নীতি মানে মোটরের ভিতরে কোনও ব্রাশ, কমিউটেটর বা যান্ত্রিক পরিধান উপাদান নেই, যা রেট করা স্পেসিফিকেশন এবং সঠিক থার্মাল ম্যানেজমেন্ট নির্দেশিকাগুলির মধ্যে পরিচালিত হলে লক্ষ লক্ষ চক্রকে নিয়মিতভাবে অতিক্রম করে এমন একটি পরিষেবা জীবন সরবরাহ করে।

VCAR0035 সিরিজ সিলিন্ড্রিক্যাল ভয়েস কয়েল মোটর বিভিন্ন শিল্প জুড়ে ব্যবহৃত হয় যেখানে জিরো ব্যাকল্যাশ ডাইরেক্ট ড্রাইভ মোশন এবং উচ্চ নির্ভুল পজিশনিং মৌলিক প্রয়োজনীয়তা। সেমিকন্ডাক্টর উত্পাদনে, এই ভয়েস কয়েল মোটরগুলি ওয়েফার প্রোবিং স্টেজ, ডাই বন্ডিং হেড এবং ওয়্যার বন্ডিং Z-অক্ষ অ্যাকচুয়েটর চালায়, যেখানে মাইক্রন-স্তরের প্লেসমেন্ট নির্ভুলতা সরাসরি চিপ প্যাকেজিং ফলন এবং নির্ভরযোগ্যতাকে প্রভাবিত করে। জিরো ব্যাকল্যাশ বৈশিষ্ট্য সূক্ষ্ম বন্ডিং অপারেশনের সময় সামঞ্জস্যপূর্ণ টাচডাউন ফোর্স নিয়ন্ত্রণ নিশ্চিত করে, সংবেদনশীল সেমিকন্ডাক্টর সাবস্ট্রেটের ক্ষতি প্রতিরোধ করে।

অপটিক্যাল এবং ফটোনিক্স শিল্পে, VCAR0035-0105-00A লেজার প্রসেসিং সিস্টেম, ফাইবার অপটিক অ্যালাইনমেন্ট স্টেশন এবং উচ্চ-রেজোলিউশন ইমেজিং সরঞ্জামের মধ্যে লেন্স পজিশনিং মেকানিজমের জন্য একটি ফোকাসিং এবং অ্যালাইনমেন্ট অ্যাকচুয়েটর হিসাবে কাজ করে। মসৃণ কগিং-মুক্ত মোশন বৈশিষ্ট্য ইমেজ আর্টিফ্যাক্ট ছাড়াই অবিচ্ছিন্ন স্ক্যানিং সক্ষম করে, যখন উচ্চ ফোর্স-টু-ওয়েট রেশিও ডাইনামিক ইমেজিং পরিবেশে দ্রুত অটোফোকাস প্রতিক্রিয়া সমর্থন করে। মেডিকেল ডিভাইস নির্মাতারা এই ভয়েস কয়েল মোটরটিকে স্বয়ংক্রিয় তরল হ্যান্ডলিং সিস্টেম, মাইক্রো-পাম্প অ্যাকচুয়েটর এবং সার্জিক্যাল রোবট এন্ড-এফেক্টরগুলিতে একীভূত করে যেখানে সুনির্দিষ্ট ফোর্স নিয়ন্ত্রণ এবং জীবাণুমুক্ত-সামঞ্জস্যপূর্ণ অপারেশন রোগীর নিরাপত্তা এবং পদ্ধতিগত নির্ভুলতার জন্য অপরিহার্য।

শিল্প অটোমেশন অ্যাপ্লিকেশনগুলিতে ইলেকট্রনিক উপাদান সমাবেশের জন্য উচ্চ-গতির পিক-এন্ড-প্লেস মডিউল, আঠালো এবং সোল্ডার পেস্ট প্রয়োগের জন্য নির্ভুল ডিসপেন্সিং সিস্টেম এবং কম্পন-সহায়তাযুক্ত মেশিনিং প্ল্যাটফর্ম অন্তর্ভুক্ত রয়েছে যেখানে নিয়ন্ত্রিত উচ্চ-ফ্রিকোয়েন্সি দোলন পৃষ্ঠের ফিনিস গুণমান এবং সরঞ্জাম জীবন উন্নত করে। VCAR0035-0105-00A মহাকাশ পরীক্ষা সরঞ্জামগুলিতেও অ্যাপ্লিকেশন খুঁজে পায়, যেখানে তাপমাত্রা সাইক্লিং এবং কম্পন এক্সপোজারের অধীনে এর নির্ভরযোগ্যতা কঠোর যোগ্যতা পরীক্ষার মাধ্যমে যাচাই করা হয়েছে। একাডেমিক এবং গবেষণা পরীক্ষাগারগুলি স্ক্যানিং প্রোব মাইক্রোস্কোপ, উপাদান পরীক্ষার সরঞ্জাম এবং হ্যাপটিক ফিডব্যাক ডেভেলপমেন্ট প্ল্যাটফর্ম সহ কাস্টম ইন্সট্রুমেন্টেশন সেটআপে এই ভয়েস কয়েল মোটর ব্যবহার করে, এর লিনিয়ার ফোর্স-কারেন্ট সম্পর্ক এবং স্ট্যান্ডার্ড ল্যাবরেটরি সার্ভো কন্ট্রোলারের সাথে সহজ একীকরণের সুবিধা গ্রহণ করে।

প্রতিটি VCAR0035-0105-00A সিলিন্ড্রিক্যাল ভয়েস কয়েল মোটর চালানের আগে ফোর্স ধ্রুবক যাচাইকরণ, স্ট্রোক রৈখিকতা পরিমাপ, বৈদ্যুতিক প্রতিরোধ এবং ইন্ডাকট্যান্স ক্যারেক্টারাইজেশন এবং ব্যাক ইএমএফ ধ্রুবক বৈধতা সহ ব্যাপক ফ্যাক্টরি টেস্টিংয়ের মধ্য দিয়ে যায়। প্রতিটি ইউনিট পরিবহনের সময় যান্ত্রিক শক এবং দূষণ প্রতিরোধ করার জন্য একটি শক্তিশালী কার্টনের মধ্যে অ্যান্টি-স্ট্যাটিক ফোমে পৃথকভাবে প্যাকেজ করা হয়। SUPT MOTION প্রতিটি মোটরের জন্য সিরিয়ালাইজড টেস্ট রিপোর্ট সহ সম্পূর্ণ ট্রেসেবিলিটি ডকুমেন্টেশন সরবরাহ করে এবং ড্রাইভ ইলেকট্রনিক্স নির্বাচন, থার্মাল ম্যানেজমেন্ট ডিজাইন এবং সিস্টেম-লেভেল ইন্টিগ্রেশন গাইডেন্সের জন্য প্রযুক্তিগত সহায়তা প্রদান করে। অনুরোধে স্ট্রোক দৈর্ঘ্য, ফোর্স রেটিং, কয়েল রেজিস্ট্যান্স, মাউন্টিং ইন্টারফেস জ্যামিতি এবং ফিডব্যাক সেন্সর ইন্টিগ্রেশনের জন্য কাস্টমাইজেশন বিকল্পগুলি উপলব্ধ। CE এবং ISO9001 সার্টিফিকেশন সহ, VCAR0035 সিরিজ শিল্প, চিকিৎসা এবং গবেষণা অ্যাপ্লিকেশনগুলিতে বিশ্বব্যাপী স্থাপনার জন্য আন্তর্জাতিক গুণমান এবং সুরক্ষা মান পূরণ করে।
