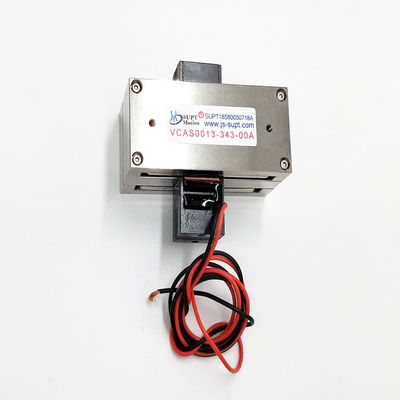

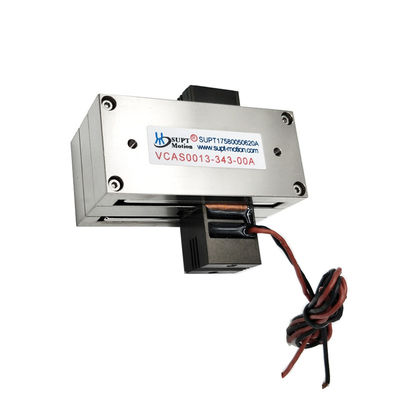

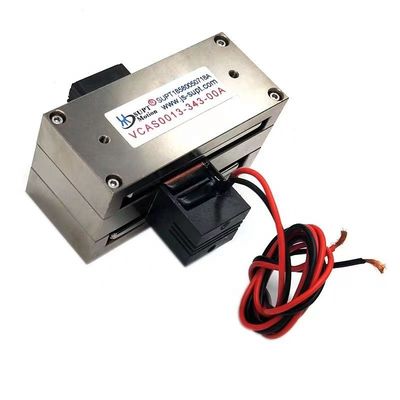

13N পিক 34.3mm স্ট্রোক আঠালো ভয়েস কয়েল মোটর ভালভ নিয়ন্ত্রণের জন্য
পণ্যের বিবরণ
| বৈশিষ্ট্য রক্ষা করুন | সম্পূর্ণরূপে আবদ্ধ | মডেল নম্বার | VCAS0013-0343-00A |
|---|---|---|---|
| নিয়ন্ত্রণ পদ্ধতি | ইলেকট্রনিক | মোট স্ট্রোক | 34.3 মিমি |
| নির্মাণ | স্থায়ী চুম্বক | পিক ফোর্স | 13N |
| আকার | 68.3×60×34.8 মিমি | কীওয়ার্ড | ভয়েস কয়েল লিনিয়ার মোটর |
| ভোল্টেজ | 12.6V | কয়েলের ওজন | 40G |
| গতি | উচ্চ গতি (rpm) | ||
| বিশেষভাবে তুলে ধরা | 34.3 মিমি স্ট্রোক ভয়েস কয়েল মোটর,আয়তক্ষেত্রাকার ভয়েস কয়েল অ্যাকচুয়েটর,ভালভ নিয়ন্ত্রণের লিনিয়ার মোটর |
||
পণ্যের বর্ণনা
পণ্য বিবরণ:
VCAS সিরিজের আয়তক্ষেত্রাকার অ্যাকচুয়েটরগুলির ওজন প্রতি নলাকার অ্যাকচুয়েটরগুলির তুলনায় কম শক্তি রয়েছে৷ তবে তাদের আরও দীর্ঘ স্ট্রোক রয়েছে ফোর্স রেঞ্জ 1000N এবং 250mm পর্যন্ত৷
আয়তক্ষেত্রাকার অ্যাকচুয়েটর হল XY অক্ষের গতিবিধির জন্য আদর্শ সমাধান এবং তাদের প্রধান বাজার সেমিকন্ডাক্টর এবং মাইক্রো মেশিন টুল শিল্পে।
এই আয়তক্ষেত্রাকার ভয়েস কয়েল মোটরের VCAS0013-0343-00A মডেলটির পিক থ্রাস্ট 13 N এবং মোট স্ট্রোক 34.3 মিমি, যা এটিকে আনুপাতিক ভালভ অ্যাকচুয়েশন, মিডিয়াম-লোড পজিশনিং এবং সক্রিয় ড্যাম্পিং সিস্টেমের জন্য উপযুক্ত করে তোলে। 25°C এ এর রেট করা অবিচ্ছিন্ন থ্রাস্ট 8 N, এমনকি কঠোর পরিবেশেও নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
তরল নিয়ন্ত্রণ ভালভ অ্যাপ্লিকেশনে, আনুপাতিক সোলেনয়েড ভালভগুলি প্রায়ই হিস্টেরেসিস এবং সীমিত ব্যান্ডউইথের শিকার হয়। বিপরীতে, আয়তক্ষেত্রাকার ভয়েস কয়েল মোটরগুলি তাদের অপারেটিং স্ট্রোক জুড়ে একটি রৈখিক বল-কারেন্ট সম্পর্ক বৈশিষ্ট্যযুক্ত এবং চৌম্বকীয় স্যাচুরেশন থেকে মুক্ত, সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ সক্ষম করে। VCAS0013-0343-00A গ্যাস বা তরল ভালভগুলিতে সরাসরি সোলেনয়েড ভালভ প্রতিস্থাপন করতে পারে, দ্রুত প্রতিক্রিয়ার সময় এবং কম বিদ্যুত খরচ প্রদান করে।
এই পণ্যটি হালকা-বল ক্রিমিং বা বসন্ত পরীক্ষার জন্য Z-অক্ষ অ্যাকুয়েটর হিসাবেও পরিবেশন করতে পারে। 34.3 মিমি স্ট্রোক ওয়ার্কপিস আকারের একটি বিস্তৃত পরিসর মিটমাট করে, যখন 13 এন পিক ফোর্স লাইট-ডিউটি রিভেটিং বা যোগাযোগ বল নিয়ন্ত্রণের চাহিদা মেটাতে যথেষ্ট।
বৈশিষ্ট্য:
-
পিক ফোর্স:13N
-
ক্রমাগত বল @25℃: 8N
-
মোট স্ট্রোক: 34.3 মিমি
-
সর্বোচ্চ ভোল্টেজ: 12.6 V
-
পিছনে EMF ধ্রুবক: 5.8V/m/s
-
কুণ্ডলী ওজন: 40 গ্রাম
-
মাত্রা (L×W×H):68.3×60×34.8 মিমি
পণ্য পরামিতি:
| পণ্যের মডেল | পিক ফোর্স (N) |
ক্রমাগত বল 25℃(N) এ |
মোট স্ট্রোক (মিমি) |
সর্বোচ্চ ভোল্টেজ (V) |
পিছনে EMF ধ্রুবক (V/m/s) |
কয়েলের ওজন (ছ) |
দৈর্ঘ্য (মিমি) |
প্রস্থ (মিমি) |
উচ্চতা (মিমি) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | ৫.৮ | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | ৯.৭ | 135 | 170 | 59.6 | ৮১.৯ |
VCAS0013-0343-00A:
| প্যারামিটার | মান | প্যারামিটার | মান |
| মডেল | VCAS0013-0343-00A | পিক খোঁচা | 13N |
| একটানা খোঁচা (25°C) | 8N | মোট স্ট্রোক | 34.3 মিমি |
| সর্বোচ্চ ভোল্টেজ | 12.6V | ব্যাক-ইএমএফ ধ্রুবক | 5.8V/m/s |
| দৈর্ঘ্য | 68.3 মিমি | প্রস্থ | 60 মিমি |
| উচ্চতা | 34.8 মিমি | কুণ্ডলী ওজন | 40 গ্রাম |
অ্যাপ্লিকেশন:
1. আনুপাতিক গ্যাস/তরল ভালভ
2. সক্রিয় কম্পন স্যাঁতসেঁতে
3. স্প্রিং/ফোর্স টেস্টার অ্যাকচুয়েশন
4.হালকা টিপে / riveting
5. টুলের মাইক্রো-পজিশনিং
| একটি ভয়েস কয়েল মোটরের প্রধান অ্যাপ্লিকেশন: | ||||||||||
| 1. সেমিকন্ডাক্টর শিল্প: তারের, কাটিং, ড্রিলিং, পরিবহন ব্যবস্থা, ঢালাই, রোবোটিক্স। | ||||||||||
| 2.ক্ষেত্রে ভালভ অপারেশন:টাইপ মিটারিং ভালভ, চাপ পরীক্ষা সিস্টেম, বায়ুসংক্রান্ত ভালভ রসায়ন ইনজেকশন সিস্টেম। | ||||||||||
| 3.মাইক্রো মেশিন শিল্প:ফিড সিস্টেম, মাইক্রো ড্রিলিং, স্পষ্টতা স্ট্যাম্পিং. | ||||||||||
| 4. কম্পন সিস্টেম: কাঁপানো টেবিল, কম্পন প্ল্যাটফর্ম। | ||||||||||
| 5. চিকিৎসা ক্ষেত্র: মাইক্রো-ইনজেকশন সিস্টেম, শ্বাসযন্ত্রের সরঞ্জাম, পরীক্ষার সরঞ্জাম। | ||||||||||
| 6. এভিয়েশন প্রযুক্তি: ফ্লাইট কন্ট্রোল সিস্টেম, পাইলট ফিডব্যাক সিস্টেম। | ||||||||||
| 7. বাণিজ্যিক ব্যবহারের ক্ষেত্র: কম্পিউটার কুলিং পাম্প ক্ষুদ্র ক্যামেরা অটো ফোকাস সিস্টেম। | ||||||||||
| 8. অটোমেশন শিল্প: লেজার সরঞ্জাম, বিতরণকারী, পরীক্ষার সরঞ্জাম, টেক্সটাইল যন্ত্রপাতি। |
