10 মিমি স্ট্রোক 6.1N পিক অ্যান্ড প্লেস হেডগুলির জন্য আয়তক্ষেত্রাকার রৈখিক সার্ভো
পণ্যের বিবরণ
| বৈশিষ্ট্য রক্ষা করুন | সম্পূর্ণরূপে আবদ্ধ | মডেল নম্বার | VCAS0006-0099-00A |
|---|---|---|---|
| নিয়ন্ত্রণ পদ্ধতি | ইলেকট্রনিক | মোট স্ট্রোক | 10 মিমি |
| নির্মাণ | স্থায়ী চুম্বক | পিক ফোর্স | 6.1N |
| আকার | 33.5×34.1×26.9 মিমি | কীওয়ার্ড | ভয়েস কয়েল লিনিয়ার মোটর |
| ভোল্টেজ | 13.3V | কয়েলের ওজন | 18.2 গ্রাম |
| গতি | উচ্চ গতি (rpm) |
পণ্যের বর্ণনা
পণ্যের বর্ণনাঃ
VCAS0006-0099-00A হল একটি 10 মিমি স্ট্রোকের আয়তক্ষেত্রাকার ভয়েস কয়েল মোটর যা থ্রাস্ট এবং স্ট্রোকের মধ্যে একটি চমৎকার ভারসাম্য অর্জন করে।এই আয়তক্ষেত্রাকার রৈখিক ভয়েস কয়েল মোটর পিক-অ্যান্ড-প্লেস হেডের জন্য আদর্শ, উচ্চ গতির বাছাই, এবং ছোট অংশ পরিবহন সিস্টেম।
মাত্র ৩৩.৫ মিমি দৈর্ঘ্যের এই আয়তক্ষেত্রাকার রৈখিক ভয়েস কয়েল মোটরটি কমপ্যাক্ট মাল্টি-হেড সমাবেশ মেশিনে ইনস্টল করা যায়।2 গ্রাম চলমান কয়েল ভর স্বল্প-স্ট্রোক গতির সময় উচ্চ ত্বরণ নিশ্চিত করে13,7 ভোল্টেজের সর্বোচ্চ ভোল্টেজ ড্রাইভ ইলেকট্রনিক্সকে সহজ করে তোলে, যখন 4.6 V/m/s এর ব্যাক-EMF পূর্বাভাসযোগ্য গতি নিয়ন্ত্রণ প্রদান করে।
ক্যাম বা লিঙ্ক প্রক্রিয়া ব্যবহার করে এমন ঘূর্ণন মোটরগুলির বিপরীতে, ভিসিএএস সিরিজ সরাসরি রৈখিক চাপ তৈরি করে, যান্ত্রিক জটিলতা হ্রাস করে এবং ব্যর্থতার পয়েন্টগুলি হ্রাস করে।এর আয়তক্ষেত্রাকার নকশা বিশেষভাবে XY পর্যায়ে জন্য তৈরি করা হয়, যেখানে উচ্চতা হ্রাস করা গুরুত্বপূর্ণ কিন্তু সিলিন্ডারের চেয়ে দীর্ঘতর স্ট্রোক প্রয়োজন।
ইলেকট্রনিক্স সমাবেশের ক্ষেত্রে, পৃষ্ঠ-মাউন্ট ডিভাইস (এসএমডি) পিক-এন্ড-প্লেস হেডগুলির নরম এবং দ্রুত উভয়ই উল্লম্ব গতির প্রয়োজন।এই actuator একটি Z-অক্ষ উত্তোলক বা একটি nozzle shifter হিসাবে ব্যবহার করা যেতে পারে. যেহেতু ভয়েস কয়েল মোটরগুলির কোনও ঘর্ষণ বা প্রতিক্রিয়া নেই, অংশ স্থাপন পুনরাবৃত্তিযোগ্যতা উল্লেখযোগ্যভাবে উন্নত।
বৈশিষ্ট্যঃ
-
পিক ফোর্স:6.1 এন
-
ক্রমাগত শক্তি @25°C: 3.2N
-
মোট স্ট্রোকঃ ১০ মিমি
-
সর্বাধিক ভোল্টেজঃ ১৩.৩ ভোল্ট
-
ব্যাক ই এম এফ ধ্রুবকঃ ৪.৬ ভোল্ট/মি/সেকেন্ড
-
কয়েল ওজনঃ ১৮.২ গ্রাম
-
মাত্রা (L×W×H):33.5×34.1×26.9 মিমি
পণ্যের পরামিতিঃ
| প্রোডাক্ট মডেল | পিক ফোর্স (এন) |
অবিচ্ছিন্ন শক্তি 25°C ((N) এ |
মোট স্ট্রোক (মিমি) |
সর্বাধিক ভোল্টেজ (V) |
ব্যাক ইএমএফ ধ্রুবক (V/m/s) |
রোলের ওজন (জ) |
দৈর্ঘ্য (মিমি) |
প্রস্থ (মিমি) |
উচ্চতা (মিমি) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

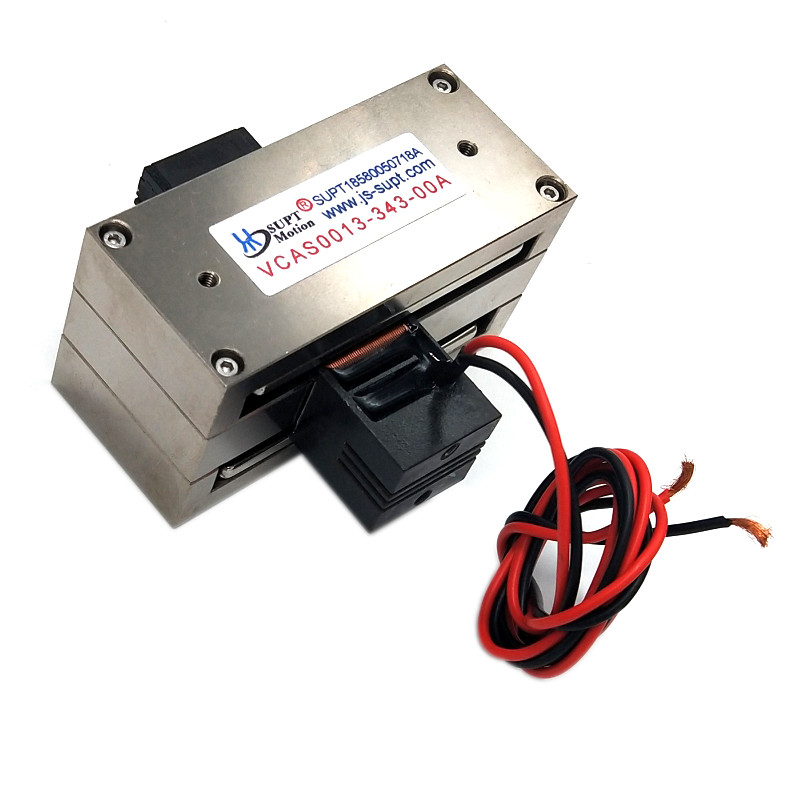

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0006-0099-00A:
| প্যারামিটার | মূল্য | প্যারামিটার | মূল্য |
| মডেল | VCAS0006-0099-00A | সর্বোচ্চ থ্রাস্ট | 6.1N |
| ক্রমাগত থ্রাস্ট (25°C) | 3.২এন | মোট স্ট্রোক | ১০ মিমি |
| সর্বাধিক ভোল্টেজ | 13.৭ ভোল্ট | ব্যাক-ইএমএফ ধ্রুবক | 4.6V/m/s |
| দৈর্ঘ্য | 33.5 মিমি | প্রস্থ | ৩৪ মিমি |
| উচ্চতা | 26.9 মিমি | কয়েল ওজন | 18.২ গ্রাম |
অ্যাপ্লিকেশনঃ
1.পিক-অ্যান্ড-প্লেস ডোজেল অ্যাকচুয়েটর
2উচ্চ গতির বাছাই মডিউল
3. ছোট অংশ স্থানান্তর
4. ডিসপেনসিং ইগল পজিশনিং
5. টেস্ট প্রোব অ্যাক্টিভেশন
| একটি ভয়েস কয়েল মোটরের প্রধান ব্যবহারঃ | ||||||||||
| 1.সেমিকন্ডাক্টর শিল্পঃ ওয়্যারিং, কাটিং, ড্রিলিং, পরিবহন ব্যবস্থা, ওয়েল্ডিং, রোবোটিক্স। | ||||||||||
| 2. ফিল্ডে ভালভ অপারেশনঃ টাইপ মিটারিং ভালভ, চাপ পরীক্ষার সিস্টেম, বায়ুসংক্রান্ত ভালভ রাসায়নিক ইনজেকশন সিস্টেম। | ||||||||||
| 3মাইক্রো মেশিন শিল্পঃ ফিড সিস্টেম, মাইক্রো ড্রিলিং, যথার্থ স্ট্যাম্পিং। | ||||||||||
| 4. কম্পন ব্যবস্থা: শেকিং টেবিল, কম্পন প্ল্যাটফর্ম। | ||||||||||
| 5. মেডিকেল ক্ষেত্রঃ মাইক্রো-ইনজেকশন সিস্টেম, শ্বাসযন্ত্রের সরঞ্জাম, পরীক্ষার সরঞ্জাম। | ||||||||||
| 6বিমান প্রযুক্তিঃ ফ্লাইট কন্ট্রোল সিস্টেম, পাইলট ফিডব্যাক সিস্টেম। | ||||||||||
| 7বাণিজ্যিক ব্যবহারের ক্ষেত্রঃ কম্পিউটার কুলিং পাম্প মিনি ক্যামেরা অটো ফোকাস সিস্টেম। | ||||||||||
| 8অটোমেশন শিল্পঃ লেজার সরঞ্জাম, ডিসপেনসার, পরীক্ষার সরঞ্জাম, টেক্সটাইল যন্ত্রপাতি। |
