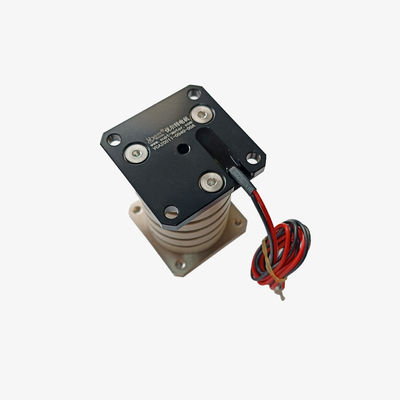

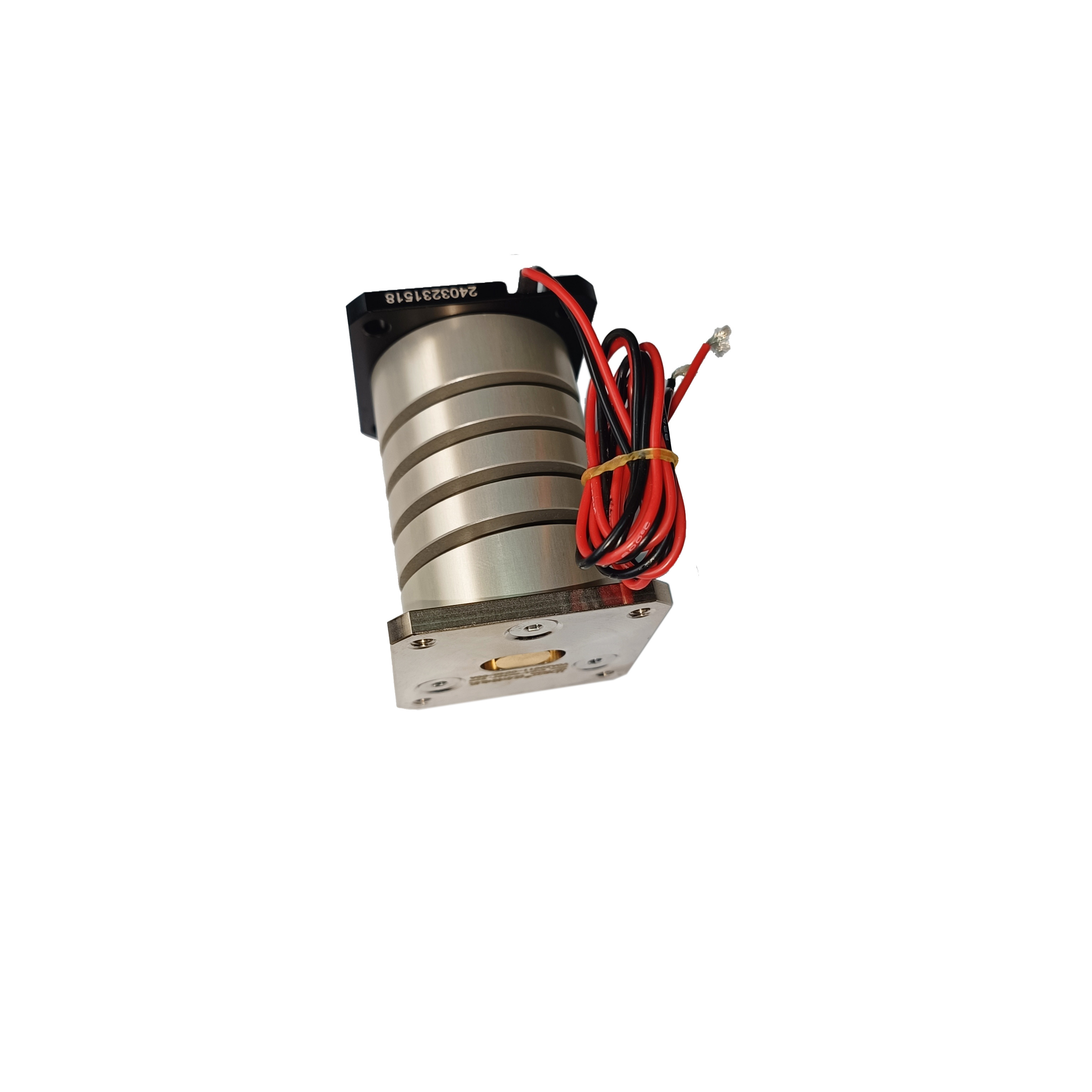

3C ইলেকট্রনিক্স অটোমেশনের জন্য হাই স্পিড হাই ফ্রিকোয়েন্সি ভাইব্রেশন মোটর
পণ্যের বিবরণ
| মোটর প্রকার | ভাইব্রেশন মোটর | পিক ফোর্স | 4.2N |
|---|---|---|---|
| মডেল স্পেসিফিকেশন | VCZA0010-0020-00A | সার্টিফিকেশন | ISO9001 |
| বর্তমান শুরু | 1.6A | রেটেড ভোল্টেজ | 14.8V |
| অবস্থান নির্ভুলতা | ± 1 μm | সর্বোচ্চ গতি | 2 মি/এস |
| সর্বাধিক coi টেম্প অনুমোদিত | 150℃ | স্ট্রোক | 1.5 মিমি |
পণ্যের বর্ণনা
পণ্যের বর্ণনাঃ
SUPTMOTION VCAZ সিরিজ কম্পন ভয়েস কয়েল মোটর বিশেষভাবে 3C ইলেকট্রনিক্স শিল্পে উচ্চ গতির অটোমেশন সিস্টেমের জন্য ডিজাইন করা হয়।পরিধানযোগ্য যন্ত্রপাতি, এবং ভোক্তা ইলেকট্রনিক্স অগ্রগতি অব্যাহত, উৎপাদন সরঞ্জাম দ্রুত গতি, উচ্চতর নির্ভুলতা, এবং আরো নির্ভরযোগ্য গতি কর্মক্ষমতা অর্জন করতে হবে।
3C অটোমেশন অ্যাপ্লিকেশনগুলিতে ভিসিএজেড সিরিজের মূল সুবিধাটি এর ব্যতিক্রমী দ্রুত গতিশীল প্রতিক্রিয়া ক্ষমতাতে রয়েছে। স্বয়ংক্রিয় সমাবেশ লাইনে প্রতি ঘন্টা হাজার হাজার উপাদান প্রক্রিয়াজাত করা হয়,মোশন সিস্টেমকে শূন্য বিলম্বের কাছাকাছি স্টার্ট-আপ, স্টপ এবং পজিশনিং অর্জন করতে হবে। কম্পনশীল ভয়েস কয়েল মোটর ডিজাইন ভিসিএজেড সিরিজকে দ্রুত ত্বরণ এবং হ্রাস অর্জন করতে সক্ষম করে,দক্ষ উৎপাদন চক্র নিশ্চিত করা.
কম্প্যাক্ট কাঠামো ভিব্রেশন মোটরগুলিকে স্বয়ংক্রিয় সরঞ্জাম যেমন পিক-এন্ড-প্লেস মেশিন, মাইক্রো-ম্যাসেঞ্জার ওয়ার্কস্টেশন এবং ক্যামেরা মডিউল সারিবদ্ধকরণ সিস্টেমের সাথে সংহত করার জন্য আদর্শ করে তোলে।
কম্পন ভয়েস কয়েল মোটর বিশেষভাবে 3C ইলেকট্রনিক্স অটোমেশন সরঞ্জাম জন্য অপ্টিমাইজ করা হয়, ব্যতিক্রমী নির্ভুলতা সঙ্গে উচ্চ গতির রৈখিক আন্দোলন প্রদান।তাদের সরাসরি ড্রাইভ গঠন মসৃণ আন্দোলন এবং দ্রুত ত্বরণ নিশ্চিত করে, তাদের স্বয়ংক্রিয় সমাবেশ এবং পরীক্ষার উত্পাদন লাইন জন্য একটি আদর্শ পছন্দ করে তোলে।
বৈশিষ্ট্যঃ
উচ্চ নির্ভুলতা গতি নিয়ন্ত্রণঃ
ডাইরেক্ট ড্রাইভের ইলেক্ট্রোম্যাগনেটিক ডিজাইন যান্ত্রিক ট্রান্সমিশন ত্রুটি দূর করে, মাইক্রন স্তরের অবস্থান সঠিকতা প্রদান করে।
উচ্চ ফ্রিকোয়েন্সি প্রতিক্রিয়াঃ
দ্রুত ত্বরণ এবং হ্রাসের ক্ষমতা, যা এটিকে উচ্চ গতির গতিশীল পজিশনিং সিস্টেমের জন্য আদর্শ করে তোলে।
হাই স্পিড পারফরম্যান্সঃ
দ্রুত প্রতিক্রিয়া সময় দ্রুত স্টার্ট-স্টপ আন্দোলন এবং উচ্চ গতির রৈখিক actuation সক্ষম।
কমপ্যাক্ট এবং হালকা ওজন ডিজাইনঃ
ক্ষুদ্র পদচিহ্ন কমপ্যাক্ট সরঞ্জাম এবং যথার্থ যন্ত্রপাতিগুলিতে নির্বিঘ্নে সংহত করার অনুমতি দেয়।
পণ্যের পরামিতিঃ
| মডেল নম্বর | VCAZ0010-0020-00A | |||
| কয়েল পরামিতি | সহনশীলতা | প্রতীক | মূল্য | ইউনিট |
| ডিসিআর | ±10% | R | 9.5 | Ω |
| পিক ভোল্টেজ | মানক মান | ভিপি | 14.8 | V |
| সর্বাধিক বর্তমান | মানক মান | আইপি | 1.6 | এ |
| শক্তি ধ্রুবক | ±7.5% | কেএফ | 2.7 | N/A |
| ব্যাক ইএমএফ ধ্রুবক | মানক মান | কেডি | 2.7 | V/M/Sec |
| ইন্ডাক্ট্যান্স | ±30% | এল | 0.37 | এমএইচ |
| অ্যাকচুয়েটর প্যারামিটার | প্রতীক | মূল্য | ইউনিট | |
| শীর্ষ শক্তি | Fp | 4.2 | এন | |
| ক্রমাগত স্টল ফোর্স | Fc | 2.2 | এন | |
| অ্যাকচুয়েটর কনস্ট্যান্ট | কা | 0.87 | এন/ডাব্লু | |
| বৈদ্যুতিক সময় ধ্রুবক | টি | 0.04 | মিলি-সেকেন্ড | |
| Pmax | পিপি | 24 | ডব্লিউ | |
| স্ট্রোক | এস | 1.5 | মিমি | |
| রোলের প্রতিটি পাশের ফাঁকা জায়গা | CL | 0.8 | মিমি | |
| তাপীয় প্রতিরোধের | অন্য | 20 | °C/W | |
| সর্বাধিক অনুমোদিত তাপমাত্রা | Tmax | 150 | °C | |
| রোলের ওজন | WTc | 13 | জি | |
| চৌম্বকীয় ইস্পাতের ওজন | ডব্লিউটিই | 56 | জি | |
| অ্যাকচুয়েটরের ওজন | ডব্লিউটিএ | 69 | জি | |
অ্যাপ্লিকেশনঃ
অপটিক্যাল এবং ফোটনিক্স সিস্টেমঃ অপটিক্যাল লেন্স ফোকাসিং,বিম স্টিয়ারিং এবং স্থিতিশীলতা,অপটিক্যাল সারিবদ্ধকরণ প্ল্যাটফর্ম।
সুনির্দিষ্ট অটোমেশনঃ উচ্চ গতির পিক-অ্যান্ড-প্লেস মেশিন,মাইক্রো-পজিশনিং স্টেজ,সুনির্দিষ্ট সমাবেশ সরঞ্জাম
পরীক্ষা ও পরিদর্শন সরঞ্জাম:ভিজ্যুয়াল পরিদর্শন সিস্টেম,হাই স্পিড স্ক্যানিং প্ল্যাটফর্ম,নির্ভুলতা পরিমাপ যন্ত্রপাতি
