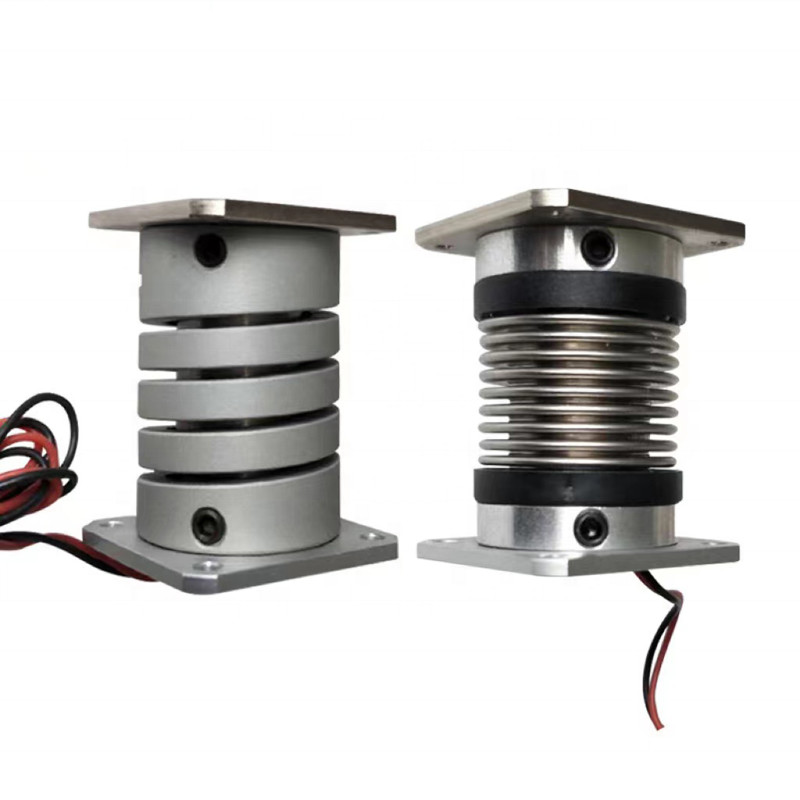

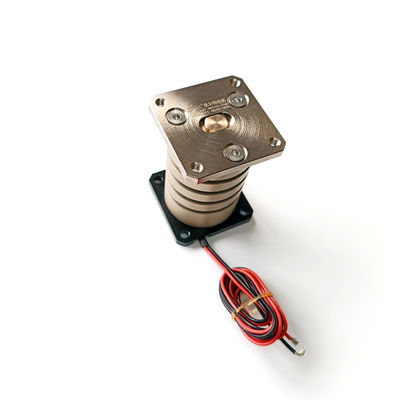

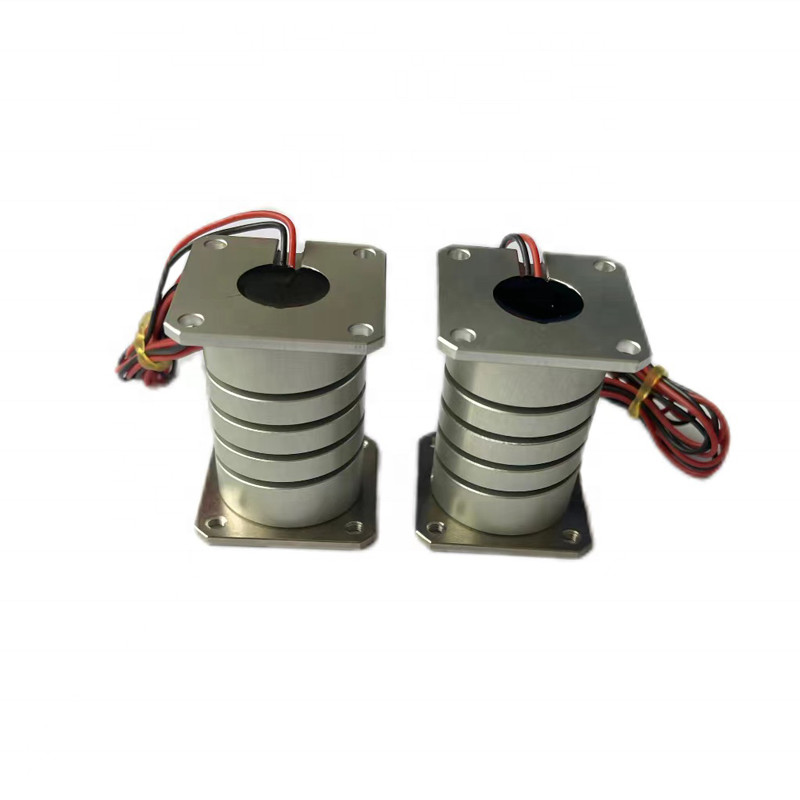

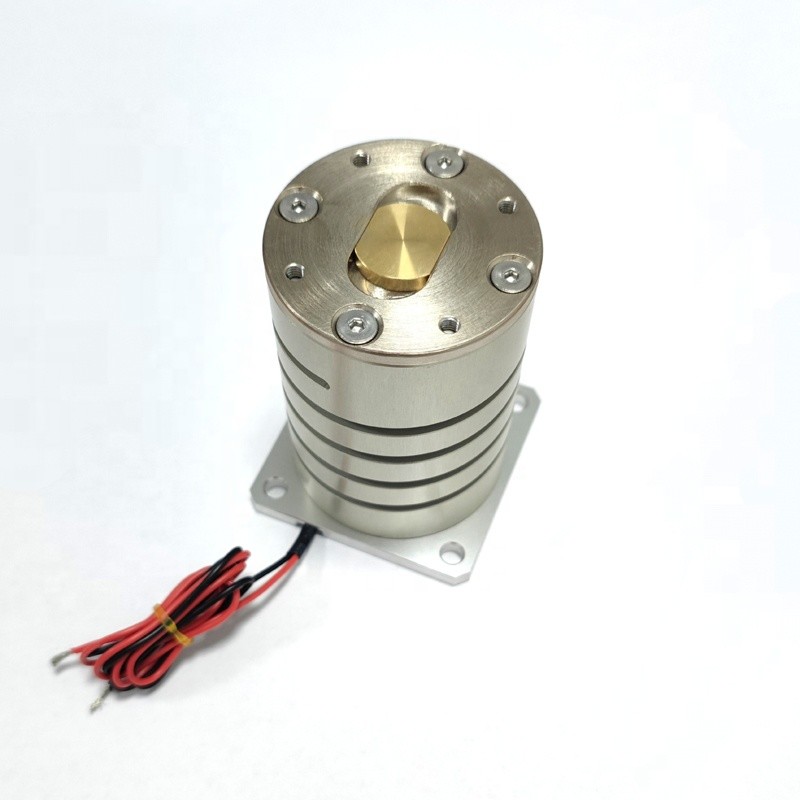

সেমিকন্ডাক্টর সরঞ্জামের জন্য উচ্চ গতির উচ্চ নির্ভুলতা কম্পন মোটর
পণ্যের বিবরণ
| মোটর প্রকার | ভাইব্রেশন মোটর | পিক ফোর্স | 10N |
|---|---|---|---|
| মডেল স্পেসিফিকেশন | VCZA0010-0020-00A | সার্টিফিকেশন | ISO9001 |
| বর্তমান শুরু | 1.6mA | রেটেড ভোল্টেজ | 14.8V |
| কম্পন প্রশস্ততা | 0.5 মিমি | অবস্থান নির্ভুলতা | ± 1 μm |
| স্ট্রোক | 5-50 মিমি | সর্বোচ্চ গতি | 2 মি/এস |
পণ্যের বর্ণনা
পণ্যের বিবরণ:
SUPTMOTION VCAZ সিরিজ ভয়েস কয়েল অ্যাকচুয়েটর হল একটি উচ্চ-পারফরম্যান্স অ্যাক্সিয়াল লিনিয়ার মোটর যা উচ্চ নির্ভুলতা, দ্রুত প্রতিক্রিয়া এবং কম্প্যাক্ট ইন্টিগ্রেশনের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। উন্নত ইলেক্ট্রোম্যাগনেটিক ড্রাইভ প্রযুক্তির উপর ভিত্তি করে, VCAZ সিরিজ যান্ত্রিক ট্রান্সমিশন উপাদান ছাড়াই সরাসরি-ড্রাইভ লিনিয়ার মোশন সরবরাহ করে, ব্যতিক্রমী পজিশনিং নির্ভুলতা এবং মসৃণ ডাইনামিক পারফরম্যান্স নিশ্চিত করে।
এর উচ্চ ফ্রিকোয়েন্সি প্রতিক্রিয়া, উচ্চ গতি, ছোট আকার এবং দীর্ঘ পরিষেবা জীবনের সাথে, VCAZ সিরিজ অ্যাকচুয়েটর নির্ভুল অটোমেশন সিস্টেম, লেজার প্রক্রিয়াকরণ সরঞ্জাম, সেমিকন্ডাক্টর উত্পাদন, অপটিক্যাল অ্যালাইনমেন্ট এবং উচ্চ-গতির পরিদর্শন প্ল্যাটফর্মের জন্য আদর্শ।
SUPTMOTION VCAZ সিরিজ হাই প্রিসিশন ভয়েস কয়েল অ্যাকচুয়েটর উন্নত সেমিকন্ডাক্টর সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে যার জন্য অতি-নির্ভুল পজিশনিং এবং দ্রুত ডাইনামিক প্রতিক্রিয়ার প্রয়োজন। একটি ডাইরেক্ট-ড্রাইভ অ্যাক্সিয়াল ইলেক্ট্রোম্যাগনেটিক স্ট্রাকচার বৈশিষ্ট্যযুক্ত, এই অ্যাকচুয়েটর মসৃণ গতি, উচ্চ নির্ভুলতা এবং শূন্য ব্যাকল্যাশ সরবরাহ করে।
উচ্চ ফ্রিকোয়েন্সি প্রতিক্রিয়া, কম্প্যাক্ট আকার এবং দীর্ঘ পরিষেবা জীবনের সাথে, VCAZ সিরিজ ওয়েফার পজিশনিং সিস্টেম, সেমিকন্ডাক্টর পরিদর্শন প্ল্যাটফর্ম এবং মাইক্রো-মোশন স্টেজগুলির জন্য আদর্শ।
বৈশিষ্ট্য:
আল্ট্রা-হাই পজিশনিং নির্ভুলতা
নির্ভুল গতির জন্য উচ্চ ডাইনামিক প্রতিক্রিয়া
কম্প্যাক্ট এবং হালকা ডিজাইন
জিরো ব্যাকল্যাশ ডাইরেক্ট ড্রাইভ সিস্টেম
ন্যূনতম রক্ষণাবেক্ষণের সাথে দীর্ঘ অপারেটিং জীবন
মসৃণ এবং স্থিতিশীল গতি নিয়ন্ত্রণ
ক্লিনরুম পরিবেশের জন্য উপযুক্ত
পণ্যের প্যারামিটার:
| মডেল নম্বর | VCAZ0010-0020-00A | |||
| কয়েল প্যারামিটার | সহনশীলতা | প্রতীক | মান | একক |
| DCR | ±10% | R | 9.5 | Ω |
| পিক ভোল্টেজ | স্ট্যান্ডার্ড মান | Vp | 14.8 | V |
| সর্বোচ্চ কারেন্ট | স্ট্যান্ডার্ড মান | Ip | 1.6 | A |
| ফোর্স কনস্ট্যান্ট | ±7.5% | KF | 2.7 | N/A |
| ব্যাক EMF কনস্ট্যান্ট | স্ট্যান্ডার্ড মান | KD | 2.7 | V/M/Sec |
| ইনডাকট্যান্স | ±30% | L | 0.37 | mH |
| অ্যাকচুয়েটর প্যারামিটার | প্রতীক | মান | একক | |
| পিক ফোর্স | Fp | 4.2 | N | |
| ধারাবাহিক স্টল ফোর্স | Fc | 2.2 | N | |
| অ্যাকচুয়েটর কনস্ট্যান্ট | Ka | 0.87 | N//W | |
| ইলেকট্রিক্যাল টাইম কনস্ট্যান্ট | Te | 0.04 | মিলিসেক | |
| Pmax | Pp | 24 | W | |
| স্ট্রোক | S | 1.5 | mm | |
| কয়েলের প্রতিটি পাশের ক্লিয়ারেন্স | CL | 0.8 | mm | |
| থার্মাল রেজিস্ট্যান্স | Oth | 20 | °C/W | |
| সর্বোচ্চ কয়েল তাপমাত্রা অনুমোদিত | Tmax | 150 | °C | |
| কয়েলের ওজন | WTc | 13 | g | |
| ম্যাগনেট স্টিলের ওজন | WTE | 56 | g | |
| অ্যাকচুয়েটরের ওজন | WTa | 69 | g | |
অ্যাপ্লিকেশন:
SUPTMOTION VCAZ সিরিজ ভয়েস কয়েল অ্যাকচুয়েটর উচ্চ-নির্ভুলতা এবং উচ্চ-গতির অটোমেশন সিস্টেমগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, যার মধ্যে রয়েছে:
লেজার প্রক্রিয়াকরণ সরঞ্জাম
লেজার কাটিং হেড Z-অক্ষ নিয়ন্ত্রণ
লেজার ফোকাসিং সিস্টেম
লেজার মার্কিং এবং এনগ্রেভিং সরঞ্জাম
সেমিকন্ডাক্টর উত্পাদন
ওয়েফার পজিশনিং সিস্টেম
নির্ভুল অ্যালাইনমেন্ট সরঞ্জাম
চিপ পরিদর্শন এবং হ্যান্ডলিং সিস্টেম
অপটিক্যাল এবং ফোটোনিক্স সিস্টেম
