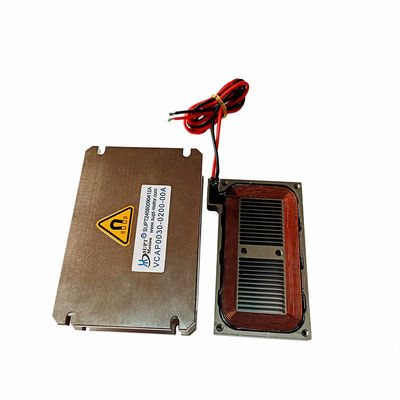

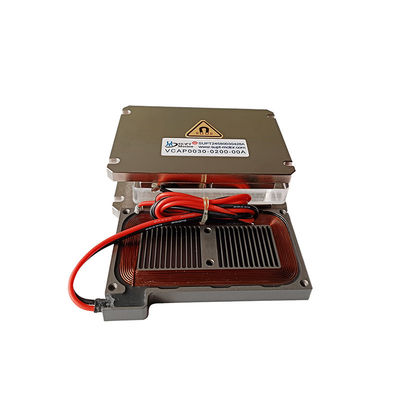

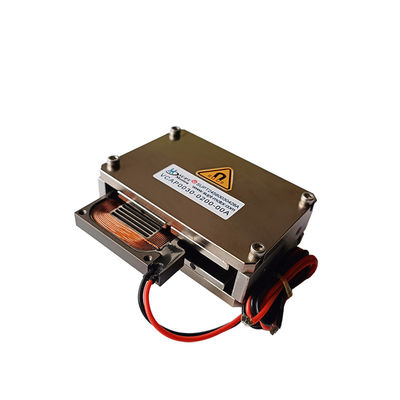

সিএনসি মেশিন টুলস জন্য 74mm প্রস্থ উচ্চ গতির কম্পনশীল সমতল রৈখিক ভয়েস কয়েল মোটর 12.3N ক্রমাগত শক্তি
| Place of Origin | China,Suzhou |
|---|---|
| পরিচিতিমুলক নাম | SUPT MOTION |
| সাক্ষ্যদান | CE, ISO9001 |
| Model Number | VCAP Series |
| Minimum Order Quantity | 2PCS |
| মূল্য | $165 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| Warranty | 3months-1year | Model Number | VCAP0030-0200-00A |
|---|---|---|---|
| Continuous Force | 12.3N | Housing Material | Aluminum |
| Peak Force | 30N | Noise Level | Low |
| Voltage | 24.3V | Stroke | 20mm |
| Length*height(mm) | 80*25 | Width(mm) | 74 |
| Type | Micro Motor | Speed | High Speed |
| বিশেষভাবে তুলে ধরা | ৭৪ মিমি লিনিয়ার ভয়েস কয়েল মোটর,12.৩এন লিনিয়ার ভয়েস কয়েল মোটর |
||
পণ্যের বর্ণনা
পণ্যের বর্ণনাঃ
কম্পনশীল সমতল রৈখিক ভয়েস কয়েল মোটর স্পষ্টতা উত্পাদন ক্ষেত্রে, CNC মেশিন টুলস কর্মক্ষমতা সরাসরি যন্ত্রের নির্ভুলতা প্রভাবিত করে,দক্ষতা এবং জটিল অংশ বাস্তবায়ন করার ক্ষমতাএয়ারস্পেস, সেমিকন্ডাক্টর এবং মেডিকেল ডিভাইস শিল্পের মাইক্রন এবং এমনকি ন্যানো স্কেল মেশিনিং চাহিদা বৃদ্ধির সাথে সাথে,ঐতিহ্যগত ড্রাইভ প্রযুক্তি ধীরে ধীরে প্রতিক্রিয়া গতি অভাব প্রকাশ, যান্ত্রিক ট্রান্সমিশন চেইন ত্রুটির জমে থাকা এবং অন্যান্য সীমাবদ্ধতা। একটি নতুন ধরনের সরাসরি ড্রাইভের রৈখিক মোটর হিসাবে ভিব্রেশন ফ্ল্যাট লিনিয়ার ভয়েস কয়েল মোটর,এটি উচ্চ ফ্রিকোয়েন্সির প্রতিক্রিয়ার কারণে মাইক্রোসেকেন্ড ডাইনামিক রেসপন্স এবং ন্যানোমিটার পজিশনিং নির্ভুলতা উপলব্ধি করতে পারে, যোগাযোগহীন শক্তি সংক্রমণ, উচ্চ গতিশীল নির্ভুলতা এবং অন্যান্য বৈশিষ্ট্য।
মাইক্রো ফ্যাব্রিকেশনেঃ যেমন অপটিকাল ছাঁচ খোদাই, চিপ প্যাকেজিং ড্রিলিং, মেশিন টুলসকে সাব-মাইক্রন স্তরের পুনরাবৃত্তিযোগ্য পজিশনিং নির্ভুলতা অর্জন করতে হবে,কম্পন সমতল রৈখিক ভয়েস কয়েল মোটর সরাসরি ড্রাইভ মোড দ্বারা মোটর এবং ওয়ার্কটেবিলের সরাসরি সংযোগের মাধ্যমে, গ্রিটিং স্কেল বা লেজার ইন্টারফেরোমিটারের বন্ধ লুপ ফিডব্যাক দিয়ে, অবস্থান ত্রুটি ± 0.1μm এর মধ্যে নিয়ন্ত্রণ করা যেতে পারে।
কঠিন কাটিয়া উপকরণ (যেমন টাইটানিয়াম খাদ, সিরামিক) এর যন্ত্রপাতি উচ্চ তাপমাত্রা এবং ক্রমাগত কাটিয়া কারণে পরিধান প্রবণ।কম্পন সমতল রৈখিক ভয়েস কয়েল মোটর উচ্চ ফ্রিকোয়েন্সি কম্পন মাধ্যমে টুল বা workpiece ড্রাইভ করতে পারেন, ক্রমাগত কাটিয়া intermittent কাটিয়া মোডে পরিবর্তন।
যখন সিএনসি মেশিন টুলগুলি উচ্চ গতিতে চলে যায়, তখন যান্ত্রিক কাঠামো ইনার্শিয়াল বাহিনীর কারণে বিকৃতির ঝুঁকিতে থাকে, যার ফলে মেশিনিং ত্রুটি ঘটে।কম্পনশীল সমতল রৈখিক ভয়েস কয়েল মোটরগুলি তাদের উচ্চ ব্যান্ডউইথ বৈশিষ্ট্যগুলির কারণে একটি মেশিন টুলের সক্রিয় কম্পন দমন সিস্টেমে সংহত করা যেতে পারে.
বৈশিষ্ট্যঃ
ফ্ল্যাট টাইপ ভয়েস কয়েল মোটরযুক্ত সাব-কয়েলগুলি হালকা, সংক্ষিপ্ত প্রতিক্রিয়া সময় এবং উচ্চ ফ্রিকোয়েন্সি সহ।
সংক্ষিপ্ত স্ট্রোক এবং কম্প্যাক্ট কাঠামো।
স্ট্রোকঃ ১ মিমি-২০ মিমি।
সর্বোচ্চ থ্রাস্টঃ ১এন-৩০০এন।
সাধারণত x-y অক্ষ গতির পর্যায়ে ব্যবহৃত হয়।
পণ্যের পরামিতিঃ
| প্রোডাক্ট মডেল | পিক ফোর্স (এন) |
অবিচ্ছিন্ন শক্তি 25°C ((N) এ |
মোট স্ট্রোক (মিমি) |
সর্বাধিক ভোল্টেজ (V) |
ব্যাক ইএমএফ ধ্রুবক (V/m/s) |
দৈর্ঘ্য (মিমি) |
প্রস্থ (মিমি) |
উচ্চতা (মিমি) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
অ্যাপ্লিকেশনঃ
ফ্ল্যাট লিনিয়ার ভয়েস কয়েল মোটরের প্রধান অ্যাপ্লিকেশনঃ
1• সেমিকন্ডাক্টর শিল্পঃ তারের সংযোগ, কাটা, ড্রিলিং, পরিবহন ব্যবস্থা, ওয়েল্ডিং, রোবোটিক্স।
2মাইক্রো-মেশিন শিল্পঃ ফিডিং সিস্টেম, মাইক্রো-ড্রিলিং, যথার্থ স্ট্যাম্পিং।
3কম্পন ব্যবস্থা: কম্পন টেবিল, কম্পন প্ল্যাটফর্ম।
4অটোমেশন শিল্পঃ লেজার সরঞ্জাম, বিতরণকারী, পরীক্ষার সরঞ্জাম, টেক্সটাইল যন্ত্রপাতি।
