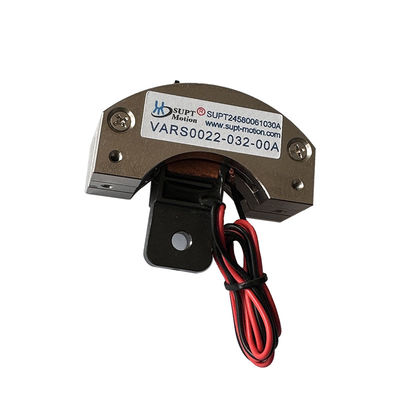

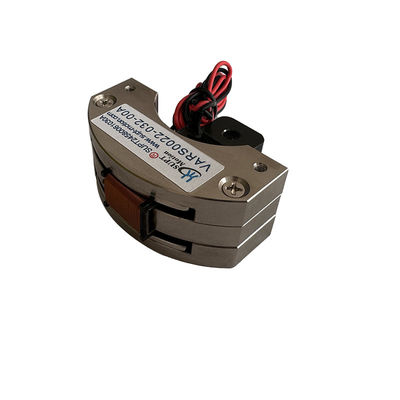

লেজার কাটার জন্য উচ্চ ফ্রিকোয়েন্সি উচ্চ গতির ঘূর্ণনশীল ভয়েস কয়েল মোটর
| উৎপত্তি স্থল | চীন, সুঝো |
|---|---|
| পরিচিতিমুলক নাম | SUPT MOTION |
| সাক্ষ্যদান | ISO9001 |
| মডেল নম্বার | VARS0022-032-00A |
| ন্যূনতম চাহিদার পরিমাণ | ১ পিসি |
| মূল্য | $149 |
| প্যাকেজিং বিবরণ | কাস্টমাইজড প্যাকেজিং ইত্যাদি |
| ডেলিভারি সময় | <i>1-5pcs ,5 days .</i> <b>1-5 পিসি, 5 দিন।</b> <i>>20pcs ,To be negotiated</i> <b>>20pcs, আলো |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | আলোচনার জন্য |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| Actuation Type | Voice Coil | Peak torque | 22 Nm |
|---|---|---|---|
| Max Voltage | 15.5V | Product Model | VARS0022-032-00A |
| Construction | Permanent Magnet | Motion Type | Rotary |
| Material | Aluminum Alloy | Commutation | Brush |
| Maximum travel(mm) | 32 | Speed(RPM) | High Speed |
| বিশেষভাবে তুলে ধরা | লেজার কাটিং রোটারি ভয়েস কয়েল মোটর,হাই স্পিড রোটারি ভয়েস কয়েল মোটর |
||
পণ্যের বর্ণনা
পণ্যের বর্ণনাঃ
রোটারি অ্যাকুয়েটর ভয়েস কয়েল মোটর উন্নত এবং একটি নির্দিষ্ট কোণ সঙ্গে একটি কাঠামো গঠন করতে আয়তক্ষেত্রাকার ভয়েস কয়েল মোটর ভিত্তিতে বাঁকা হয়,যা মোটরকে সীমিত কোণে দোলন গতি উপলব্ধি করতে সক্ষম করে.
এটি মূলত একটি বাঁকা কয়েল, স্থায়ী চুম্বক, একটি ঘোরানো শ্যাফ্ট এবং একটি সমর্থন কাঠামো নিয়ে গঠিত। সাধারণ ভয়েস কয়েল মোটরগুলির মতো, শক্তিযুক্ত কয়েলটি চৌম্বকীয় ক্ষেত্রের বলের শিকার হয়,কিন্তু এর কাঠামোর বিশেষত্বের কারণে, উৎপন্ন শক্তি মোটরকে একটি সোজা লাইনে চলার পরিবর্তে ঘোরানো শ্যাফটের চারপাশে দোলতে বাধ্য করে।
সাধারণত একটি নির্দিষ্ট সুইং কোণ পরিসীমা আছে, সাধারণত দশ ডিগ্রী থেকে একশ ডিগ্রী বেশি মধ্যে, উদাহরণস্বরূপ,কিছু সুইং কোণ ভয়েস কয়েল মোটর সর্বোচ্চ সুইং কোণ 90 ডিগ্রী বা 120 ডিগ্রী পর্যন্ত.
সাধারণত লেজার প্রযুক্তিতে ব্যবহার করা হয় মিরর পজিশনার, সুইং-টাইপ ভ্যালভ ব্রেক, সুইং-টাইপ পজিশনিং সিস্টেম এবং ফ্লাইট কন্ট্রোলার ইত্যাদিতে, সেমিকন্ডাক্টর শিল্পে, অটোমেশন,বিমান ও মহাকাশ শিল্পে বিস্তৃত অ্যাপ্লিকেশন রয়েছে.
বৈশিষ্ট্যঃ
অ্যাকচুয়েটর কয়েল হালকা ওজন, সংক্ষিপ্ত প্রতিক্রিয়া সময় এবং উচ্চ ফ্রিকোয়েন্সি।
ঝাঁকুনির কোণ ১-১২০ ডিগ্রি
টর্ক ১-৫০ এন.এম.
পণ্যের পরামিতিঃ
| প্রোডাক্ট মডেল | পিক টর্ক (এন-এম) |
ক্রমাগত টর্ক 25°C ((N-m) এ |
মোট স্ট্রোক ডিগ্রী (মিমি) |
সর্বাধিক ভোল্টেজ (V) |
ব্যাক ইএমএফ ধ্রুবক (V/m/s) |
রোলের ওজন ((g) | দৈর্ঘ্য (মিমি) |
প্রস্থ (মিমি) |
উচ্চতা (মিমি) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

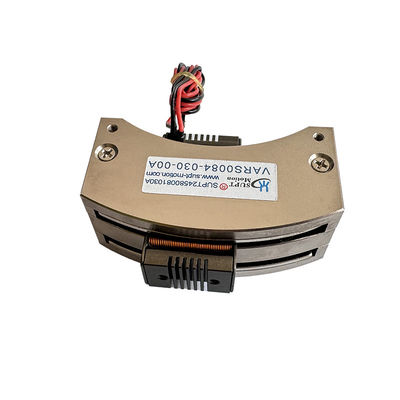

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢ 240 | 78 |
প্রোডাক্ট অ্যাপ্লিকেশনঃ
| একটি ভয়েস কয়েল মোটরের প্রধান ব্যবহারঃ |
| 1• সেমিকন্ডাক্টর শিল্প: ওয়্যারিং, কাটিং, ড্রিলিং, পরিবহন ব্যবস্থা, ওয়েল্ডিং, রোবোটিক্স। |
|
2. ফিল্ডে ভালভ অপারেশনঃ টাইপ মিটারিং ভালভ, চাপ পরীক্ষার সিস্টেম, বায়ুসংক্রান্ত ভালভ রসায়ন ইনজেকশন সিস্টেম। |
| 3মাইক্রো মেশিন শিল্পঃ ফিড সিস্টেম, মাইক্রো ড্রিলিং, যথার্থ স্ট্যাম্পিং। |
| 4. কম্পন ব্যবস্থা: শেকিং টেবিল, কম্পন প্ল্যাটফর্ম। |
| 5. মেডিকেল ক্ষেত্রঃ মাইক্রো-ইনজেকশন সিস্টেম, শ্বাসযন্ত্রের সরঞ্জাম, পরীক্ষার সরঞ্জাম। |
| 6বিমান প্রযুক্তিঃ ফ্লাইট কন্ট্রোল সিস্টেম, পাইলট ফিডব্যাক সিস্টেম। |
| 7. বাণিজ্যিক ব্যবহারের ক্ষেত্রঃ কম্পিউটার শীতল পাম্প মিনি ক্যামেরা অটো ফোকাস সিস্টেম। |
|
8অটোমেশন শিল্পঃ লেজার সরঞ্জাম,ডিসপেনসার, পরীক্ষার সরঞ্জাম, টেক্সটাইল মেশিন। |
লেজার কাটিয়া সরঞ্জামগুলিতে ঘূর্ণন মোটরের প্রয়োগঃ লেজার কাটিয়া সরঞ্জামগুলিতে,লেজার কাটিয়া মাথার Z- অক্ষ গতিশীল ফোকাস নিয়ন্ত্রণ করতে ভয়েস কয়েল মোটর ব্যবহার করা হয় যাতে লেজার ফোকাস পয়েন্টটি সর্বদা কাটার উপকরণের পৃষ্ঠের উপর সঠিকভাবে ফোকাস করা হয়উদাহরণস্বরূপ, জটিল নিদর্শন সহ সুনির্দিষ্ট অংশ এবং ধাতব শীটগুলি প্রক্রিয়া করার সময়,উচ্চ নির্ভুলতা অবস্থান এবং দ্রুত প্রতিক্রিয়া ক্ষমতা ভয়েস কয়েল মোটর স্পষ্টতা এবং কাটার মান নিশ্চিত করতে পারেন.
