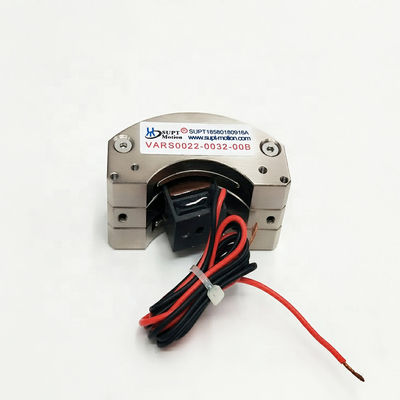

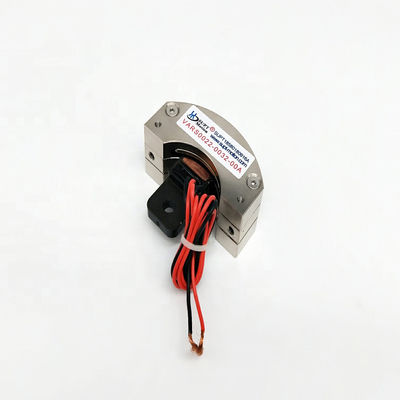

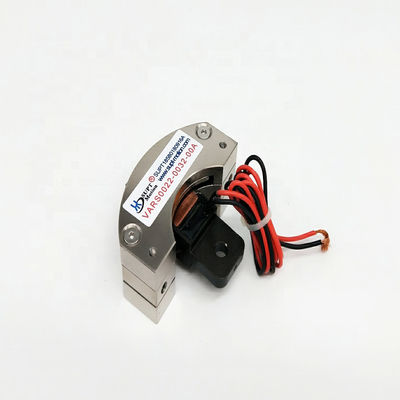

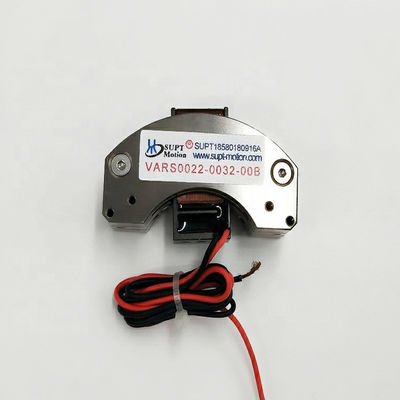

সংক্ষিপ্ত প্রতিক্রিয়া সময় ভ্যালভ ব্রেকের জন্য রোটারি ভয়েস কয়েল মাইক্রো ভয়েস কয়েল অ্যাকচুয়েটর
| উৎপত্তি স্থল | জিয়াংসু, চীন |
|---|---|
| পরিচিতিমুলক নাম | SUPT |
| সাক্ষ্যদান | ce,ISO9001,CCC |
| মডেল নম্বার | VARS0022-032-00A |
| ন্যূনতম চাহিদার পরিমাণ | ≥1 |
| মূল্য | $145.00/pieces 1-59 pieces |
| প্যাকেজিং বিবরণ | শক্ত কাগজ প্যাকিং |
| ডেলিভারি সময় | 1-5 পণ্য 5-7 দিনের চালান, নমুনা 3-5 দিন, বাল্ক আলোচনা করা হবে |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | প্রতি মাসে 1000 পিস/পিস |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| গ্যারান্টি | 3 মাস-1 বছর | ব্যবহার | বোট, গাড়ি, বৈদ্যুতিক সাইকেল, চিকিৎসা, অর্ধপরিবাহী, মহাকাশ, ভালভ নিয়ন্ত্রণ, কম্পন প্ল্যাটফর্ম এবং অ |
|---|---|---|---|
| প্রকার | মাইক্রো মোটর | টর্ক | 30 |
| নির্মাণ | স্থায়ী চুম্বক | কম্যুটেশন | ব্রাশ |
| বৈশিষ্ট্য রক্ষা করুন | সম্পূর্ণরূপে আবদ্ধ | গতি (RPM) | 20 |
| ক্রমাগত স্রোত(A) | 1.4A | কার্যকারিতা | IE 1 |
| পিক টর্ক (Nm) | 0.22 | সর্বাধিক ভ্রমণ (মিমি) | 32 |
| মিনি ভয়েস কয়েল অ্যাকুয়েটর (V) | 15.5 | একটানা টর্ক (Nm) | 0.12 |
| ব্যাক EMF ধ্রুবক(LL)(Kb) | 0.16 | কুণ্ডলী ওজন (g) | 21.5 |
| দৈর্ঘ্য(মিমি) | 60 | প্রস্থ(মিমি) | 51.5 |
| উচ্চতা(মিমি) | 26 | বন্দর | সাংহাই |
| বিশেষভাবে তুলে ধরা | সংক্ষিপ্ত প্রতিক্রিয়া সময় রোটারি ভয়েস কয়েল,ভ্যালভ ব্রেকের জন্য রোটারি ভয়েস কয়েল 20RPM,মাইক্রো ভয়েস কয়েল অ্যাকচুয়েটর 20RPM |
||
পণ্যের বর্ণনা
সংক্ষিপ্ত প্রতিক্রিয়া সময় ভ্যালভ ব্রেক উচ্চ ত্বরণ জন্য মিনি ভয়েস কয়েল actuator
পণ্যের বর্ণনা
সুইং-মোড ঘূর্ণনশীল ভয়েস কয়েল মোটরটি ভালভ অ্যাকচুয়েটরগুলিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি ভালভগুলির খোলার এবং বন্ধ করার জন্য সুনির্দিষ্ট এবং নিয়ন্ত্রিত কৌণিক আন্দোলন সরবরাহ করে।এই মোটর এর অনন্য নকশা এটি একটি সীমিত কোণ পরিসীমা মধ্যে সঠিক এবং প্রতিক্রিয়াশীল গতি প্রদান করতে পারবেন, এটি এমন অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ যেখানে সূক্ষ্ম সমন্বয় এবং দ্রুত প্রতিক্রিয়া অপরিহার্য।সুইং-মোড ঘূর্ণমান ভয়েস কয়েল মোটর ভালভের দক্ষ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে, যা প্রক্রিয়া নিয়ন্ত্রণ এবং সিস্টেমের পারফরম্যান্সের উন্নতিতে অবদান রাখে।
সুইং টাইপ ভয়েস কয়েল মোটর সিরিজটি আয়তক্ষেত্রাকার সিরিজের পণ্যগুলির প্রযুক্তি গ্রহণ করে, আয়তক্ষেত্রাকার সিরিজের পণ্যগুলিকে একটি নির্দিষ্ট অগ্রাধিকার কোণ পজিশনিং সিস্টেম গঠনের জন্য বাঁকায়।১০০ ডিগ্রি পর্যন্ত টর্ক প্রদান করে, হালকা ওজন, উচ্চ ফ্রিকোয়েন্সি প্রতিক্রিয়া, উচ্চ ত্বরণ, উচ্চ নির্ভুলতা, উচ্চ সংবেদনশীলতা, কম গোলমাল এবং উচ্চ নির্ভরযোগ্যতার সাথে। এর মডেলটি VARS0022-032-00A, এর শীর্ষ থ্রাশ 0.22 এন-মিটার,সোয়িং-টাইপ পণ্য সাধারণত লেজার প্রযুক্তিতে ব্যবহার করা হয়।, সুইং-টাইপ ভ্যালভ ব্রেক, সুইং-টাইপ পজিশনিং সিস্টেম এবং ফ্লাইট কন্ট্রোলার, সেমিকন্ডাক্টর শিল্প, অটোমেশন, বিমান শিল্পের সাথে সম্পর্কিত, এটি একটি আদর্শ পছন্দ,অ্যাপ্লিকেশনের জন্য উচ্চতর এবং নির্ভরযোগ্য পারফরম্যান্সের সাথে একটি ঘূর্ণন মোটর প্রয়োজন.
|
একটি ভয়েস কয়েল মোটরের প্রধান ব্যবহারঃ |
|
1• সেমিকন্ডাক্টর শিল্প: ওয়্যারিং, কাটিং, ড্রিলিং, পরিবহন ব্যবস্থা, ওয়েল্ডিং, রোবোটিক্স। |
|
2. ফিল্ডে ভালভ অপারেশনঃ টাইপ মিটারিং ভালভ, চাপ পরীক্ষার সিস্টেম, বায়ুসংক্রান্ত ভালভ রসায়ন ইনজেকশন সিস্টেম। |
|
3মাইক্রো মেশিন শিল্পঃ ফিড সিস্টেম, মাইক্রো ড্রিলিং, যথার্থ স্ট্যাম্পিং। |
|
4. কম্পন ব্যবস্থা: শেকিং টেবিল, কম্পন প্ল্যাটফর্ম। |
|
5. মেডিকেল ক্ষেত্রঃ মাইক্রো-ইনজেকশন সিস্টেম, শ্বাসযন্ত্রের সরঞ্জাম, পরীক্ষার সরঞ্জাম। |
|
6বিমান প্রযুক্তিঃ ফ্লাইট কন্ট্রোল সিস্টেম, পাইলট ফিডব্যাক সিস্টেম। |
|
7. বাণিজ্যিক ব্যবহারের ক্ষেত্রঃ কম্পিউটার শীতল পাম্প মিনি ক্যামেরা অটো ফোকাস সিস্টেম। |
|
8অটোমেশন শিল্পঃ লেজার সরঞ্জাম,ডিসপেনসার, পরীক্ষার সরঞ্জাম, টেক্সটাইল মেশিন। |
টেকনিক্যাল প্যারামিটারঃ
| VARS সিরিজ অফ সুইং টাইপ মিনি ভয়েস কয়েল actuator | ||||||||
| মডেল | পিক টর্ক ((N-M) | ক্রমাগত টর্চ25°C ((N-M) | সর্বাধিক ভ্রমণ ((মিমি) | ভোল্টেজ ((V) | ব্যাক EMF ধ্রুবক ((V/m/S) | কয়েল ওজন ((জি) | প্রস্থ*উচ্চতা (মিমি) | দৈর্ঘ্য ((মিমি) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.৮*২৬।1 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.৫*২৬ | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.৬*৩০3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | ৫০*৩০ | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.৯*৩০6 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.৫*৩২ | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | ৬৫ গুণ ৫৪।5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | ২৪০*৭৮ | 240.00 |
একটি সুইং ভয়েস কয়েল মোটরের প্রযুক্তিগত নীতি কি?
সুইং মোড রোটারি ভয়েস কয়েল মোটর একটি বিশেষ ধরণের মোটর যা ঘূর্ণন গতি অর্জনের জন্য বর্তমান এবং চৌম্বকীয় ক্ষেত্রের মিথস্ক্রিয়া ব্যবহার করে।এর প্রযুক্তিগত নীতি লরেন্টজ বল এবং ফ্যারাডে ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতির উপর ভিত্তি করেনিম্নলিখিত একটি সুইং ভয়েস কয়েল মোটর প্রযুক্তিগত নীতিঃ
1. চৌম্বকীয় ক্ষেত্র এবং কয়েলঃ একটি সুইং টাইপ ভয়েস কয়েল মোটরের মূলটি একটি বৃত্তাকার কয়েল যা মোটর ফ্রেমে সংযুক্ত।একটি বৃত্তাকার কয়েল হল বৈদ্যুতিক প্রবাহের একটি পরিবাহী যা বিদ্যুৎ প্রয়োগ করে একটি চৌম্বকীয় ক্ষেত্র তৈরি করে.
2স্থায়ী চৌম্বকঃ একটি স্থায়ী চৌম্বক (সাধারণত শক্তিশালী চৌম্বকীয়) বৃত্তাকার কয়েল চারপাশে রাখুন।একটি স্থায়ী চৌম্বক একটি ধ্রুবক চৌম্বক ক্ষেত্র তৈরি করে যা কয়েল দিয়ে প্রবাহিত বর্তমানের সাথে মিথস্ক্রিয়া করে.
3. লরেন্টজ বলঃ যখন বর্তমান একটি বৃত্তাকার কয়েল দিয়ে যায়, কয়েল ভিতরে বর্তমান স্থায়ী চৌম্বক দ্বারা উত্পন্ন চৌম্বক ক্ষেত্রের সাথে মিথস্ক্রিয়া করবে, লরেন্টজ বল উত্পন্ন।লরেন্টজ বল হল বর্তমান এবং চৌম্বকীয় ক্ষেত্রের দিকনির্দেশের সাথে লম্ব একটি শক্তি, এবং বাম হাতের নিয়ম অনুযায়ী শক্তির দিক নির্ধারণ করা যেতে পারে।
4. টর্ক জেনারেশনঃ লরেন্টজ ফোর্সের কারণে, বৃত্তাকার কয়েল ঘোরানো শুরু করে। লরেন্টজ ফোর্স কয়েলকে চৌম্বকীয় ক্ষেত্রে একটি টর্ক অনুভব করতে বাধ্য করে, যার ফলে কয়েলটি ঘোরায়।
5. গতি নিয়ন্ত্রণঃ কয়েল মাধ্যমে বর্তমান এবং দিক সামঞ্জস্য করে, সুইং টাইপ ভয়েস কয়েল মোটর গতি এবং দিক নিয়ন্ত্রণ করা যেতে পারে।বর্তমানের পরিবর্তন লরেন্টজ বলের পরিবর্তনের কারণ হবে, যার ফলে মোটরের ঘূর্ণন গতি সামঞ্জস্য করা হয়।
6ফিডব্যাক সিস্টেমঃ বন্ধ লুপ নিয়ন্ত্রণ অর্জনের জন্য,অবস্থান বা কোণ সেন্সর (যেমন এনকোডার) রিয়েল-টাইমে মোটরের প্রকৃত আন্দোলন পর্যবেক্ষণ এবং ফিডব্যাক নিয়ন্ত্রণ প্রদানের জন্য মোটরে সংহত করা যেতে পারে.
